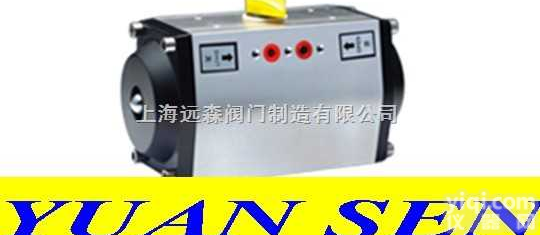

RT035DA、RT050DA 阀门爱诺气动执行机构

产品信息

爱诺气动执行器-结构
1、指示器
NAMUR 标准指示器便于安装位置开关、定位器等附件。
2、输出轴
镀镍合金钢、高精密一体式输出轴同时符合NAMUR、ISO5211、DIN3337标准。可根据客户要求定制尺寸和不锈钢材料。
3、缸体
ASTM6005压铸铝合金缸体可以采用硬质氧化、环氧树脂喷涂（根据要求喷涂兰色、橙色、黄色等）、PTFE涂层或镀镍满足不同要求。
4、端盖
压铸铝合金表面金属粉末喷涂各种颜色、PTFE涂层或镀镍处理。
5、活塞
双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌处理，安装位置对称、运作迅速、使用寿命长，简单的颠倒活塞可以改变旋转方向。
6、行程调节
两个独立的行程调节螺钉可以进行方便、精确±5°的调节 开、关位置。
7、高性能弹簧
采用优质材料、涂层处理，预压装配。具有较强的抗腐蚀性和使用寿命。能够安全、简单的拆卸单作用执行器，通过改变弹簧数量满足不同的力矩输出范围。
8、轴承、导板
采用低摩擦、长寿命复合材料，避免了金属与金属的直接接触，维修更换简单方便。
9、密封
在常温工作条件下使用橡胶，在高温或低温时采用氟橡胶或硅橡胶。

工作技术条件:
1.工作介质
干燥或润滑的空气或无腐蚀性气体介质中杂质微粒小于30μm。
2. 气源压力
Z小气源压力2.5巴，Z大气源压力8巴。
3.介质环境温度
标准：-20℃~+80℃
低温：-35℃~+80℃
高温：-15℃~150℃
4.行程调节
0°和90°两个位置
有±5°的调节范围
5.使用场合
室内或室外安装

执行器动作形式
动作形式
单作用和双作用
1.气源接口符合NAMUR标准，可简单方便地安装电磁阀。
2.输出轴的NAMUR标准槽和缸体上部标准安装孔，可使限位开关、定位器直接啮合和安装。
3.底部安装孔设计符合ISO5211、DIN3337标准，可以直接安装离合器(气动手轮机构)或安装支架。

产品序列号、气源接口及底部安装孔全部电脑打字，易于辨识和跟踪服务。


双作用执行器的选型:

气源压力

双作用执行器输出力矩(Unit:Nm)

型号Model

2

2.5

3

4

4.5

5

5.5

6

7

8

RT020DA

8

10

12

16

18

20

22

24

28

32

RT035DA

15

18

22

29

33

36

40

44

51

58

RT050DA

20

25

30

40

45

50

55

60

70

80

RT075DA

31

39

47

63

70

78

86

94

110

125

RT110DA

45

56

68

90

102

113

124

135

158

181

RT160DA

66

83

99

132

149

165

182

198

231

263

RT255DA

100

125

150

200

226

251

276

301

351

401

RT435DA

171

214

256

342

385

427

470

513

598

684

RT665DA

266

332

399

532

598

665

731

798

931

1064

RT1000DA

426

532

638

851

958

1064

1170

1277

1490

1702

RT1200DA

532

665

798

1064

1197

1330

1463

1596

1862

2128

RT1800DA

769

962

1154

1539

1731

1924

2116

2308

2693

3078

RT2700DA

1170

1462

1754

2339

2632

2924

3216

3509

4094

4679

RT3800DA

1526

1980

2289

3052

3434

3815

4197

4578

5341

6104

RT5700DA

2285

2856

3427

4570

5141

5172

6283

6854

7797

9139

RT8000DA

3256

4070

4884

6512

7326

8140

8954

9768

11396

13024

双作用执行器的选型:
在正常操作条件下，双作用执行器考虑的安全系数为20%-30%。
示例：
   阀门力矩=100Nm
   安全力矩=100×(1+30%)=130Nm
   气源压力=5Bar
对照双作用力矩表，选配双作用执行器Z小规格为RT160DA。


在正常操作条件下，双作用执行



单作用执行器输出力矩 (Unit:Nm)

气源压力

5Bar

6Bar

7Bar

8Bar

弹簧输出力矩(Nm)

型号Model

 开始0°

 结束90°

 开始0°

 结束90°

 开始0°

 结束90°

 开始0°

 结束90°

 开始0°

 结束90°

RT020SRK10

11.5

6.7

15.5

11.6

20.3

16.8

23.4

19.3

12.4

8.5

RT035SRK10

22.8

15.6

30.0

22.8

37.3

30.1

44.7

37.4

20.9

13.7

RT050SRK10

28.8

21.2

39.0

31.2

49.1

41.2

59.0

51.2

29.0

21.1

RT075SRK10

46.7

32.3

62.4

48.0

78.1

63.7

93.8

79.3

46.0

31.6

RT110SRK10

66.2

44.1

88.8

66.7

111.3

89.2

134.0

111.8

68.7

46.7

RT160SRK10

102.0

66.5

135.1

99.6

168.2

136.6

201.2

165.7

98.4

63.3

RT255SRK10

146

94

196

144

247

194

297

245

157

105

RT435SRK10

256

169

341

255

427

340

512

426

258

172

RT665SRK10

386

248

519

381

652

514

785

647

417

279

RT1000SRK10

664

446

877

658

1090

871

1302

1084

618

400

RT1200SRK10

780

570

1046

836

1312

1102

1578

1368

760

550

RT1800SRK10

1103

816

1488

1201

1872

1586

2257

1970

1108

821

RT2700SRK10

1805

1352

2390

1937

2974

2521

3560

3107

1572

1119

RT3800SRK10

2193

1458

2956

2221

3719

2984

4482

3747

2122

1460

RT5700SRK10

3105

1929

4247

3071

5090

4214

6532

5356

3405

2346

RT8000SRK10

4057

1738

5685

3366

7312

4993

8940

6621

5761

3674

单作用执行器的选型
在正常情况下考虑安全系数为30％-40％
例如:阀门力矩为80Nm
安全力矩为:80*(1+30％)=104Nm
气源压力为5Bar 对照单作用输出力矩表,可以选RT435SR
压缩空气对应的力矩为: 0°=258.4, 90°=167.5
此时弹簧输出的力矩对应为90°=257.9, 90°=171.6


爱诺气动执行器重量表

型号

RT020

RT035

RT050

RT075

RT110

RT160

RT255

RT435

重量 (DA)

1.38kg

2.03kg

2.7kg

3.13kg

4.6kg

6.77kg

8.9kg

13.25kg

重量 (SR)

1.45kg

2.05kg

2.9kg

3.6kg

5.22kg

6.85kg

10.11kg

15.55kg

型号

RT665

RT1000

RT1200

RT1800

RT2700

RT3800

RT5700

RT5700

重量 (DA)

20.14kg

31.3kg

46.80kg

67.28kg

96.9kg

110kg

186kg

289kg

重量 (SR)

24kg

35.25kg

54.8kg

80.2kg

118kg

130kg

234kg

360kg



爱诺气动执行机构型号：
双作用型号：RT012DA、RT020DA、RT035DA、T050DA、RT075DA、RT110DA、RT160DA、
RT255DA、RT435DA、RT665DA、RT1000DA、RT1200DA、RT1800DA、RT2700DA

单作用型号：RT020SRK10、RT035SRK10、RT050SRK10、RT075SRK10、RT110SRK10、
RT255SRK10、RT435SRK10、RT665SRK10、RT1000SRK10、RT1200SRK10、RT1800SRK10、RT2800SRK10
