产品名称：网络分析仪

产品型号：8753C

带宽：30KHZ-3GHZ / 300kHz-6GHz

生产厂商：HP惠普

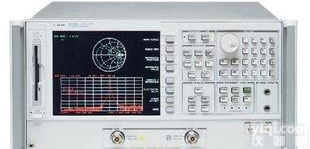

HP8753C/HP 8753C 网络分析仪

★频率范围：300kHz~ 6GHz

★集成化1Hz分辨率合成信号源

★用外部磁盘驱动器直接存储/调用

★时域分析

★用测试序列功能实现复杂的测试过程

★达100dB的动态范围

★可测量群延迟和与线性相位的偏离

★0.001dB,0.010,0.01ns的标记分辨率

★提高内置精度

★扫描谐波测量

信号源

频率特性

范围：300kHz ~ 3GHz

分辨率：1Hz

准确度(25℃)：±10ppm

输出特性

功率范围：-5 ~ +20dBm

电平精度(50MHz, +10dBm)：±0.5dB

电平线性：

-5~0dBm：±0.5dB

0~15dBm：±0.2dB

+15~+20dBm：±0.5dB

阻抗：50Ω

谐波：

≤-25dBc(20dBm输出电平)

≤-50dBc(0dBm输出电平)

非谐波

与混频器有关的非谐波寄生信号：

≤-32dBc(20dBm输出电平)

≤-55dBc（0dBm输出电平)

其它寄生信号：

f<135MHz：-60dBc

f≥135MHz：-60dBc+20*log(f/135MHz)dBc

相位噪声(1Hz带宽，10kHz偏置)：

f<135MHz：-90dBc

f≥135MHz：90dBc+20*log(f/135MHz)dBc

接收机

频率范围：300kHz~6GHz

输入：A，B 100dB动态范围<3GHz,95dB动态范围3~6GHz

灵敏度(噪声电平)：

3kHz带宽：

-90dBm<3GHz,

-85dBm 3~6GHz

10Hz带宽：

-100dBm<3GHz,

-95dBm 3~6GHz

Z大输入电平：0dBm

阻抗：50Ω

输入交叉干扰：

300kHz~1GHz：-100dB

1GHz~3GHz：-90dB

3GHz~4.5GHz：-85dB

4.5GHz~6GHz：-75dB

动态精度：±0.05dB,±0.3o

群延迟特性

范围：1/(2×Z小孔径)

孔径：可选择的

Z大：频率间隔的20%

Z小：(频率间隔)/(点数-1)

分辨率：27.8/孔径（Hz）

典型值0.01ns

精度：相位精度/360×孔径（Hz）

射频连接器：50ΩN型（阴）

结构特性

尺寸：178mm(高)×425mm(宽)×498mm(长)

重量：净重22公斤

S参数测试装置

    这个S参数测试装置提供用一次连接便能测量二端口器件在任何一个方向上的反射和传输特性（包括S参数）的功能。测试装置由分析仪控制，并包括程控步进衰减器。

HP85046A/B S参数测试装置

    HP85046A/B测试装置能同时分别测量50Ω和75Ω器件的传输和反射特性。

技术指标摘要

  HP85046A HP85046B

阻抗 50Ω 75Ω

频率范围 300kHz ~ 3GHz 300kHz ~ 2GHz

方向性 1.3GHz以下为35dB

3GHz以下为30dB 1.3GHz以下为35dB

2GHz以下为30dB

典型的跟踪

传输幅度，相位

0.3MHz~2.0MHz ±1.5dB, ±200 ±1.5dB, ±200

2.0MHz~Fmax ±1.5dB, ±100 ±1.5dB, ±100

反射幅度，相位

0.3MHz~2.0MHz ±1.5dB, ±250 ±1.5dB, ±250

2.0MHz~Fmax ±1.5dB, ±100 ±1.5dB, ±100

有效信号源匹配(测试端口)

0.3MHz~2.0MHz 14dB 14dB

2.0MHz~1.3GHz 20dB 17dB

1.3GHz~Fmax 16dB 16dB

射频连接器

测试接口 精密7mm 75ΩN型(阴)

所有其它端口 50Ω N型(阴) 50ΩN型(阴)

包括：4根长190mm，带N型（阳）连接器的电缆用于连接HP8753C。一根HP8753C测试装置互连电缆。

结构特性

尺寸：90mm(高)×426mm(宽)×553mm(长)

重量：净重9.1公斤

射频网络分析仪HP8753C描述

    HP8753C网络分析仪为实验室和生产测试领域提供了优越的RF网络测量设备。当组合一套测试装置，它为分析300kHz~6GHz的有源和无源网络、器件与元件的线性特性提供了完满的解决途径。网络分析仪有两个独立的显示通道，你可以同时测量待测器件的反射和传输特性，并以重叠或分离屏面的形式观察测量结果。便于使用的预编程按键使你能快速测量待测器件的幅度、相位或群延迟特性。

    测试时序功能允许一次键入来迅速、反复执行复杂的任务。在时序工作方式下，只需从面板测量一次，分析仪便能储存键入，以至无需额外编程。还可以利用测试时序经HP-IB端口对其它装置进行控制。另一些提GX率的措施包括绘图仪/打印机缓冲区、极限测试、任意频率测试和标记跟踪功能。分段校准和内插误差修正能提高HP8753C分析仪已校频率范围的某一区段上的矢量精度。

    集成化的合成信号源提供大于100mW的输出功率、1Hz频率分辨率和线性、对数、列表、功率和连续波扫描类型。三个调谐接收机在300kHz ~ 3GHz(选件006扩展到6GHz)上在超过100dB的动态范围内进行独立功率测量或同时进行比值测量。当HP8753C连接HP85047A测试装置时，可以从300kHz~3GHz或从3MHz~6GHz(测试装置带有倍频器)研究待测设备的反射和传输特性。

非线性器件测试

    HP8753C具有测量非线性器件特性的能力，当增加了谐波测量功能（选件002），可以直接或相对于基本载波（dBc）显示放大器的扫描、二次和三次谐波电平。当一个作为基本信号的扫描频率低于16MHz时，可以快速和方便的测量达40dBc放大器谐波，使用同样的测试设备通常还用来测量增益。功率计校准相对输入或输出电平敏感的器件提供稳幅的功率。HP8753C自动对HP436A、HP437B、或HP438A功率计进行控制，使在测试系统中任何处的功率都调到具有功率计的精度。分析仪还完成混频器统调和变频损耗测量。还能进行固定IF和扫描IF测量。

时域分析

    HP 8753C（带选件010）具有显示网络时域响应的功能，分析仪计算频域响应的傅立叶逆变换，显示网络的反射或传输系数与时间的关系。

    HP 8753C提供了两种时域模式，低通模式提供传统的时域反射计(TDR)测量能力，并给出网络的阶跃响应和冲击响应。这种模式给出在不连续状态的阻抗(R，L，C)类型的信息。带通时域模式，只有脉冲激励，没有频率限制，并给出频率选择设备的时域响应，比如SAW滤波器或天线。选通功能可以用来选择性隔离一个信号响应，并观察一个没有自身线路干扰的部件的单个部分的频域响应。

HP 8753C一般技术指标

HP85047A S参数测试装置

    HP85047A测试装置包括一个倍频器，该倍频器在接通时单次扫描进行3MHz~6GHz的测量或在断开时单次扫描进行300kHz~3GHz的测量。HP8753C对倍频器进行控制。为了启动HP85047A而要求使用选件006(6GHz接收机)。

技术指标摘要

阻抗：50Ω

频率范围： 300kHz~3GHz 3MHz~6GHz

方向性：

300kHz~1.3GHz: 35dB

1.3GHz~3GHz: 30dB

3GHz~6GHz: 25dB

典型的跟踪

传输幅度、相位：

300kHz~3GHz: ±1.5dB, ±100

3GHz~6GHz: +0.5, -2.5dB, ±200

反射幅度、相位：

300kHz~3GHz: ±1.5dB, ±100

3GHz~6GHz: ±1.5dB, ±200

有效信号源匹配：

300kHz ~1.3GHz: 20dB

1.3GHz~3GHz: 16dB

3GHz~6GHz: 14dB

射频连接器

测试端口：精密7mm

所有其它端口：50Ω N型(阴)

包括：4根长190mm，带N型(阳)连接器的电缆用于连接 HP8753C，1根HP8753C测试装置互连电缆。

结构特性

尺寸：90mm（高）×426mm（宽）×508mm（长）

重量：净重10公斤

阻抗 50Ω 75Ω

频率范围 DC ~ 3GHz DC ~ 2GHz

统调 ±0.25dB, ±30 ±0.2dB, ±2.50

等效源匹配 在1.3GHz处为30dB 在1.3GHz处为30dB

(比值或稳幅) 在3GHz处为20dB 在2GHz处为20dB

额定插入损耗 9.5dB+1dB/GHz 7.8dB

输入端口匹配

DC ~ 1.3GHz 20dB 20dB

1.3GHz ~ Fmax 10dB 10dB

射频连接器

射频输入: 50Ω N型(阴) 50Ω N型(阴)

所有其它端口: 50Ω N型(阴) 75Ω N型(阴)

固态开关

    固态开关能同时测量正向和反向参数以及不断更新所有四个S参数，以适应二端口误差修正的要求(用来获得可能的Z高精度)。选件009用机械射频开关代替标准固态射频测试端口开关。HP8753系统的技术指标对标准件和选件009是完全一样的。固态开关的额定插入损耗比机械开关低2dB(在3GHz处)或3dB(在6GHz处)。

HP86389A/B固态开关升级配件

    HP86389A/B配件用固态射频开关代替机械射频测试端口开关的方法来改进现有的HP85046A/B和HP85047A S参数测量装置。这种固态开关允许同时测量正向和反向参数以及连续测量所有四个S参数（二端口误差修正所要求）。

HP86389A更新HP85046A/B测试装置，HP86389B则更新HP85047A测试装置。具有固化软件版本3.0或更新版本的HP8753C网络分析仪支持固态测试装置。

附件

    HP8620/86207A射频电桥

    HP8620/86207A高方向性射频电桥在各种各样的通用应用场合中能提供无与伦比的性能。它们特别适用于精确的反射测量和信号稳幅应用。

HP11850C/D三路功分器

技术指标摘要

  HP11850C HP11850D

N型辅助配件

    每套配件包括1个N型(阴)短路器、1个N型(阳)短路器、2根N型(阳)空心线、2根N型(阴)空心线和存放箱。

HP11853A 50Ω N型辅助配件

    HP11853A辅助配件提供利用HP11850C、85044A、85046A或85047A对具有50Ω N型接头的器件进行测量所需的射频元件。

测试端口电缆

HP11857D 50Ω

    APC-7测试端口电缆 HP11857D包括2根在1.3GHz上相位匹配到20的长61cm的精密电缆，用于与HP85046A S参数测试装置联用。接头均采用50Ω APC-7。

校准配件

    HP8753C的校准配件包含在提高精度过程中使用的一些精密标准件，用以表征HP8753C测量系统的系统误差。

HP85032B 50Ω N型校准配件

    HP85032B校准配件包括用来校准HP8753C的50ΩN型标准件及其用于测量具有50ΩN型接头器件的50Ω测试装置的精密50ΩN型标准件。还包括对不可插入器件进行精确测量的精密相位匹配的7mm转50ΩN型适配器。标准件包括具有阴、阳接头的固定终端负载、开路器和短路器。

HP85036B 75Ω N型校准配件

    HP85036B 75Ω N型校准配件包括用来校准HP8753C的精密75Ω N型标准件及用于测量具有75ΩN型接头器件的75Ω测试装置。标准件包括具有阴、阳接头的固定终端负载、开路器和短路器。还包括对不可插入器件进行精确测量的精密相位匹配的适配器。

订货信息

HP8753C 网络分析仪

Opt 002 谐波测量功能

Opt 006 6GHz频率扩展

Opt 010 时域功能

HP85047A 50Ω S参数测试装置―6GHz

HP85046A 50Ω S参数测试装置―3GHz

HP85046B 75Ω S参数测试装置―300kHz~2GHz

HP85032B 50ΩN型校准配件

HP85036B 75ΩN型校准配件

HP8620 50Ω电桥

HP86207A 75Ω电桥

HP11850C 50Ω功分器

HP11850D 75Ω功分器

HP11853A 50ΩN型辅助配件

HP11857D 50Ω APC-7测试端口电缆
