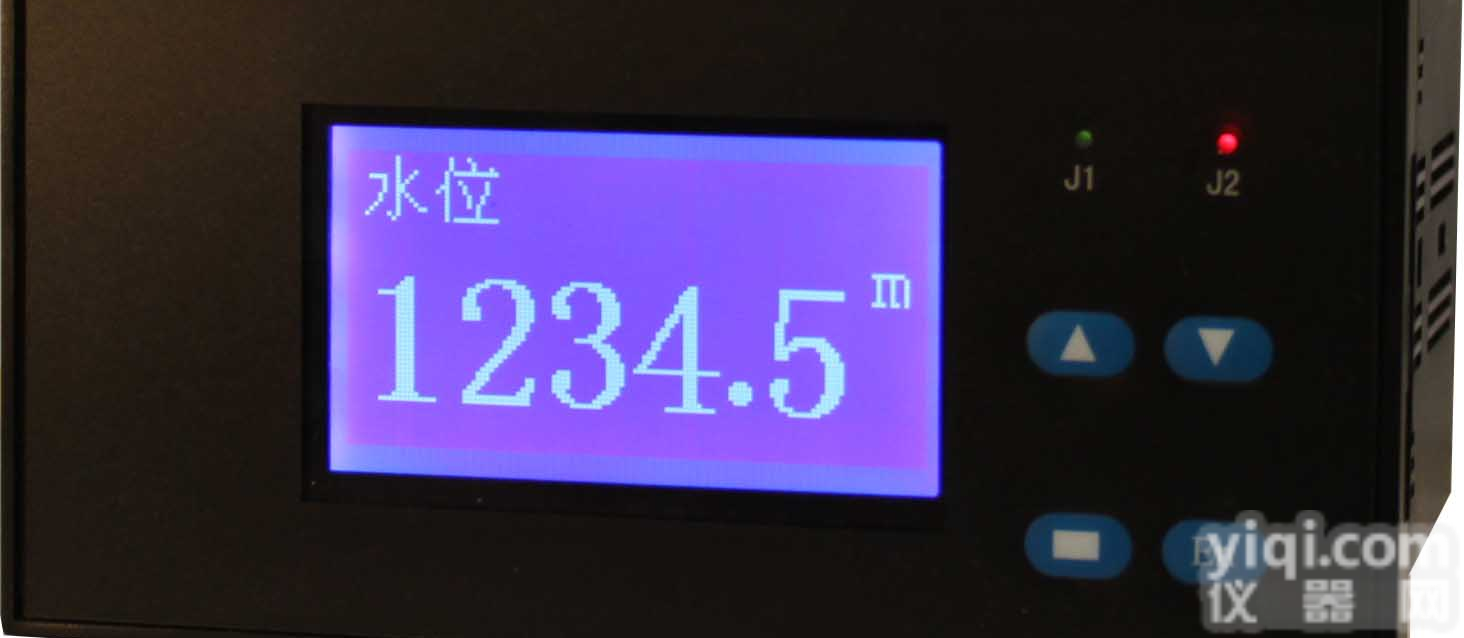

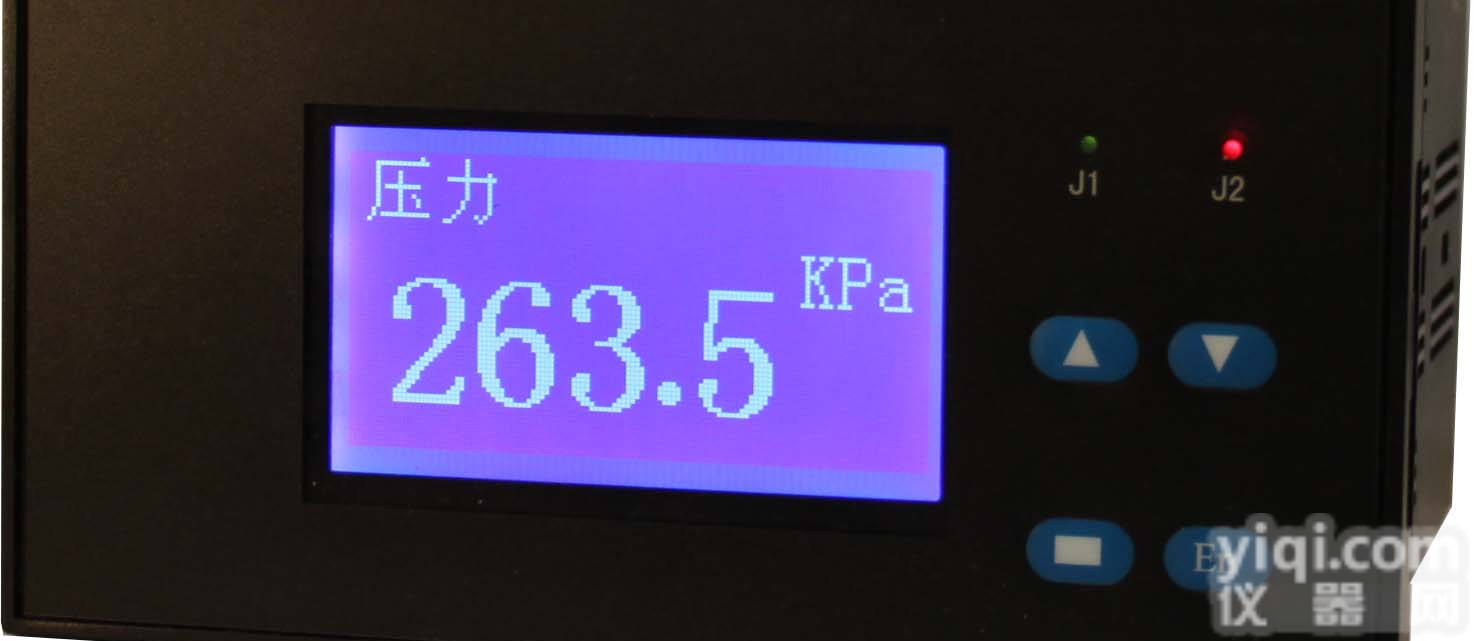

JCJ600智能测控仪表是可对温度、湿度、压力、液位等物理量进行精确测量、测控的智能型仪表，智能测控仪采用先进的硬件电路和智能化的软件处理,具有WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波和很强的纠错、抗干扰功能，JCJ600智能测控仪广泛应用在各行各业的测量、测控领域。
| 技术参数： |
| JCJ600 | 智能测控仪 | 信号输入 | Sn | | 见附表一 | 控制输出 | | Cn | | 见附表二 | 模拟输出 | | | Trn | | 见附表三 | 电源馈电 | | | | Dn | | n=00 默认无馈电
n=01 保留未用不
n=02 DC24V/30mA | 工作电源 | | | | | Pn | | n=01 220VAC±10%
n=02 24VDC±10% | 外形结构 |
| Xn | | n=01 方式（96×96）
n=02横式（160×80）
n=03竖式（80×160）
n=04方式（72×72）
n=05横式（96×48）
n=06竖式（48×96）
n=07方式（48×48） |
|
| 附表一 输入信号Sn?n值：00~40可选: |
| 输入信号编号 | 输入信号 | 显示范围 | | 00 | T型热电偶 | 0～400℃ | | 01 | R型热电偶 | 0～1600℃ | | 02 | J型热电偶 | 0～1200℃ | | 03 | Wre3-Wre25热电偶 | 0～400℃ | | 04 | B型热电偶 | 0～2300℃ | | 05 | S型热电偶 | 0～1600℃ | | 06 | K型热电偶 | 0～1300℃ | | 07 | E型热电偶 | 0～900℃ | | 08 | PT100热电阻 | -200～600℃ | | 09 | Cu50热电阻 | -50～150℃ | | 10 | 0～375Ω远传压力 | 据需要选择 -1999～9999 | | 11 | 0～75mV直流分流器 | | 12 | 0～30mV | | 13 | 0～5V | 据需要选择 -1999～9999 | | 14 | 1～5V | | 15 | 0～10V | | 16 | 0～10mA | 据需要选择 -1999～9999 | | 17 | 0～20mA | | 18 | 4～20mA | | 40 | 自由输入信号 |
|
| | 如：输入信号为0～375Ω远传压力，则Sn=S10,如要求有2种以上输入信号，可以分别列出相对应的输入信号编号，如要求PT100、0～10V、0～10mA则Sn=081516；当输入信号较多时，请选用自由输入信号：如要求为自由输入信号：Sn=S40。 |
| 附表二、控制输出方式选择Cn n值：00~03可选 |
| | Cn | 控制输出 | Cn | 控制输出 | C00 | 无控制 | C01 | 上限控制 | C02 | 下限控制 | C03 | 上下限控制 |
|
| 附表三：选择模拟输出 Trn n=00～06 |
| | 代 码 | Tr00 | Tr01 | Tr02 | Tr03 | 代 码
说 明 | 默认为无输出 | 保留未用 | 保留未用 | 4～20mA | 代 码 | Tr04 | Tr05 | Tr06 | | 控 制
说 明 | 0～20mA | 保留未用 | 保留未用 | |
|
| | 说明：仪表支持两种电流信号的变送输出，如需要得到1～5V、0～5V、0～10V 电压信号，只需要并接250Ω或500Ω高精度电阻即可。 |
