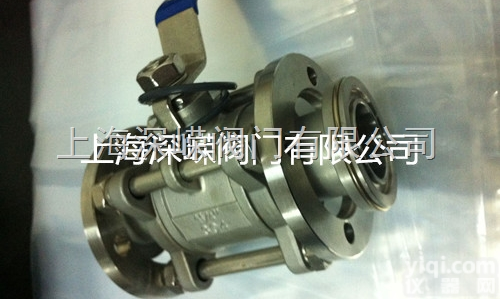

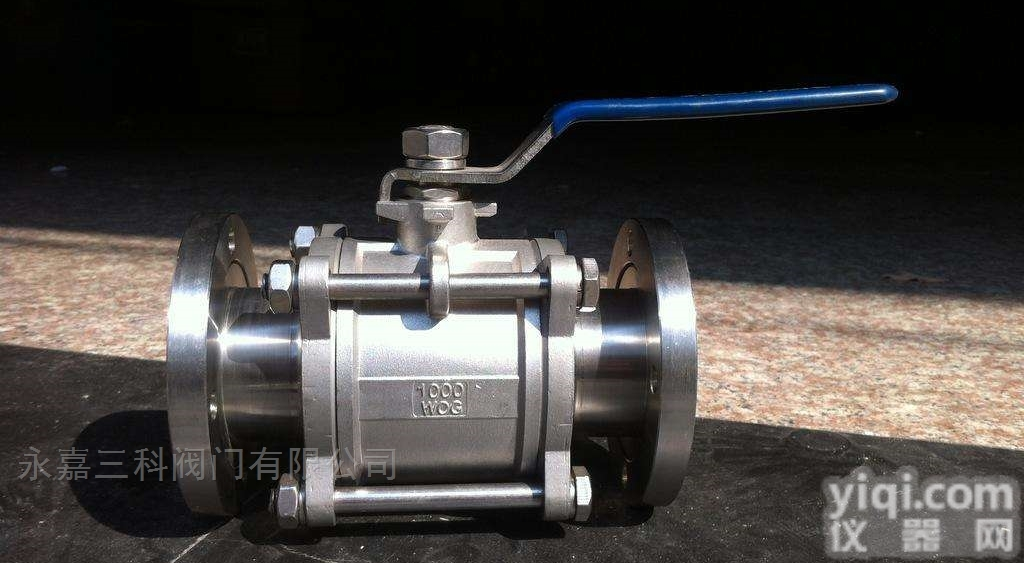

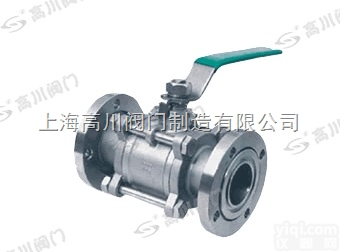

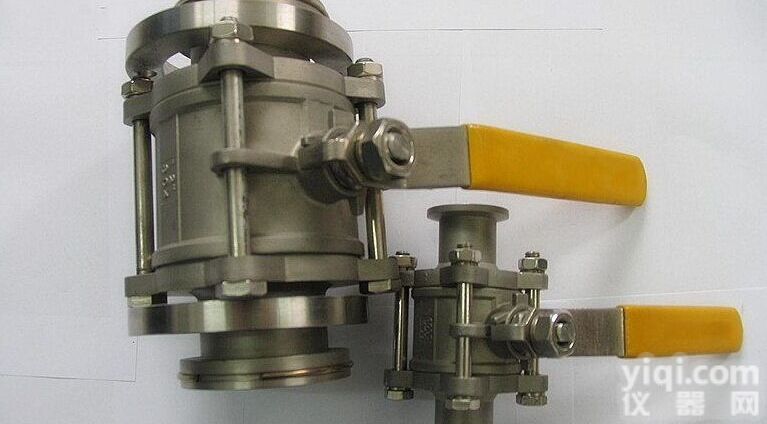

GU型高真空(压力)球阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
主要技术性能
阀门漏率：Valve Leak Rate
|
≤1.3×10-4Pa.L/S.
|
适用温度：Applicable Temperature
|
-30～+150℃
-30～+150℃(PPL密封)
|
适用范围：Appy Range
| |
连接型式 Loose Flange
|
使用压力范围(Pa)
|
活套法兰(GB6070、JB919)
|
0.6×106～1.3×10-4
|
焊接法兰(GB6070、JB919)
|
1.6×106～1.3×10-4
|
快卸法兰(GB4982)
|
0.1×106～1.3×10-4
|
螺纹连接 Threaded Connection
|
1.6×106～1.3×10-4
|
主要零件材料
阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、橡胶、氟橡胶、PPL。
外形及连接尺寸
螺纹连接的外形及连接尺寸(图一)
Model
型号
|
DN
|
G
|
H
|
E
|
L
|
GU-10(G)
|
10
|
1/4"
|
52
|
105
|
68
|
GU-16(G)
|
16
|
1/2"
|
64
|
130
|
72
|
GU-20(G)
|
20
|
3/4"
|
67
|
130
|
82
|
GU-25(G)
|
25
|
1"
|
83
|
165
|
90
|
GU-32(G)
|
32
|
1-1/4"
|
89
|
165
|
112
|
GU-40(G)
|
40
|
1-1/2"
|
100
|
190
|
120
|
GU-50(G)
|
50
|
2"
|
125
|
190
|
145
|
GU-63(G)
|
63
|
2-1/2"
|
150
|
250
|
185
|
GU-80(G)
|
80
|
3"
|
161
|
250
|
210
|
GU-100(G)
|
100
|
4"
|
180
|
280
|
268
|
活套法兰连接(GB6070)(图二)
Model
型号
|
DN
|
D
|
Do
|
H
|
E
|
L
|
n-φc
|
GU-10(F)
|
10
|
55
|
40
|
52
|
105
|
84
|
4-φ6.6
|
GU-16(F)
|
16
|
60
|
45
|
64
|
130
|
84
|
4-φ6.6
|
GU-25(F)
|
25
|
70
|
55
|
83
|
165
|
114
|
4-φ6.6
|
GU-32(F)
|
32
|
90
|
70
|
89
|
165
|
140
|
4-φ9
|
GU-40(F)
|
40
|
100
|
80
|
100
|
190
|
160
|
4-φ9
|
GU-50(F)
|
50
|
110
|
90
|
125
|
190
|
170
|
4-φ9
|
GU-63(F)
|
63
|
130
|
110
|
150
|
250
|
195
|
4-φ9
|
GU-80(F)
|
80
|
145
|
125
|
161
|
250
|
220
|
8-φ9
|
GU-100(F)
|
100
|
165
|
145
|
180
|
280
|
280
|
8-φ9
|
快卸法兰连接(GB4982)(图三)
Model
型号
|
DN
|
D1
|
D
|
H
|
E
|
L
|
GU-10(KF)
|
10
|
12.2
|
30
|
52
|
105
|
84
|
GU-16(KF)
|
16
|
17.2
|
30
|
64
|
130
|
84
|
GU-25(KF)
|
25
|
26.2
|
40
|
83
|
165
|
114
|
GU-32(KF)
|
32
|
34.2
|
55
|
89
|
165
|
140
|
GU-40(KF)
|
40
|
41.2
|
55
|
100
|
190
|
160
|
GU-50(KF)
|
50
|
52.2
|
75
|
125
|
190
|
170
|
|
传动方式：自动阀（如安全阀、减压阀、疏水阀、止回阀、自动调节阀等），动力驱动阀（电动阀、气动阀、液动阀等），手动阀（手轮、手柄、杠杆、链轮）。
连接形式：内螺纹（丝扣）、外螺纹、法兰、焊接、对夹、卡箍、卡套。
工作压力：真空阀、低压阀、中压阀、高压阀、超高压阀。
工作温度：超低温阀、低温阀、常温阀、中温阀、高温阀
阀体材料： 碳钢， 1Cr5Mo 铬钼钢， Cr13 系不锈钢， 可锻铸铁， 铝合金，0Cr18Ni9 系不锈钢， 00Cr19Ni10 系不锈钢， 球墨铸铁， 0Cr12Ni12Mo2 系不锈钢， 00Cr17Ni14Mo2 系不锈钢， 塑料， 铜及铜合金， 钛及钛合金， 铬钼钒钢 ，灰铸铁
密封副材料：锡基轴承合金（巴氏合金）、搪、渗氮钢、18-8系不锈钢、氟塑料、玻璃、Cr13不锈钢、蒙乃尔合金、尼龙塑料、渗硼钢、衬铅、Mo2Ti不锈钢、塑料、铜合金、橡胶、硬质合金、阀体直接加工
使用范围：石油、化工、化肥、农药、合成塑料、合成纤维、合成橡胶、食品、医药、水电等工业部门以及国防、科研、交通、农业乃至生活设施
