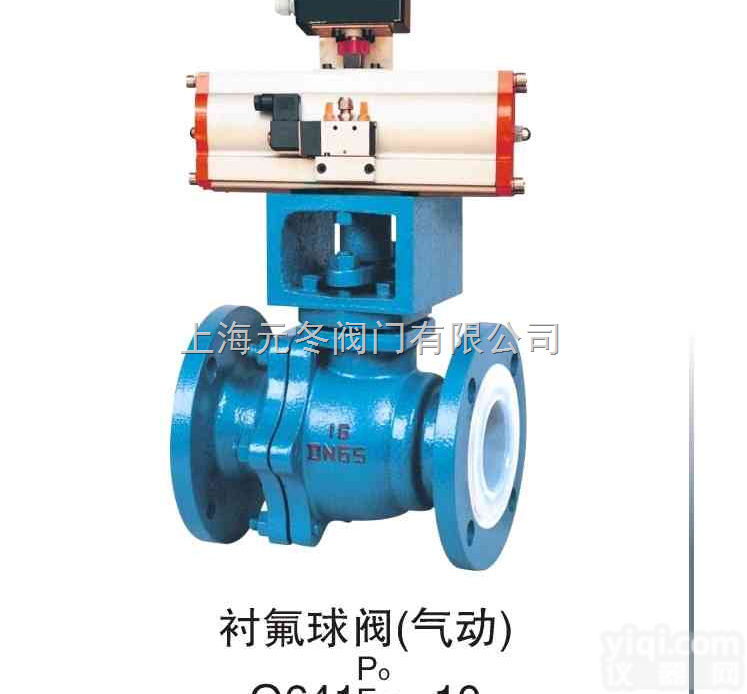

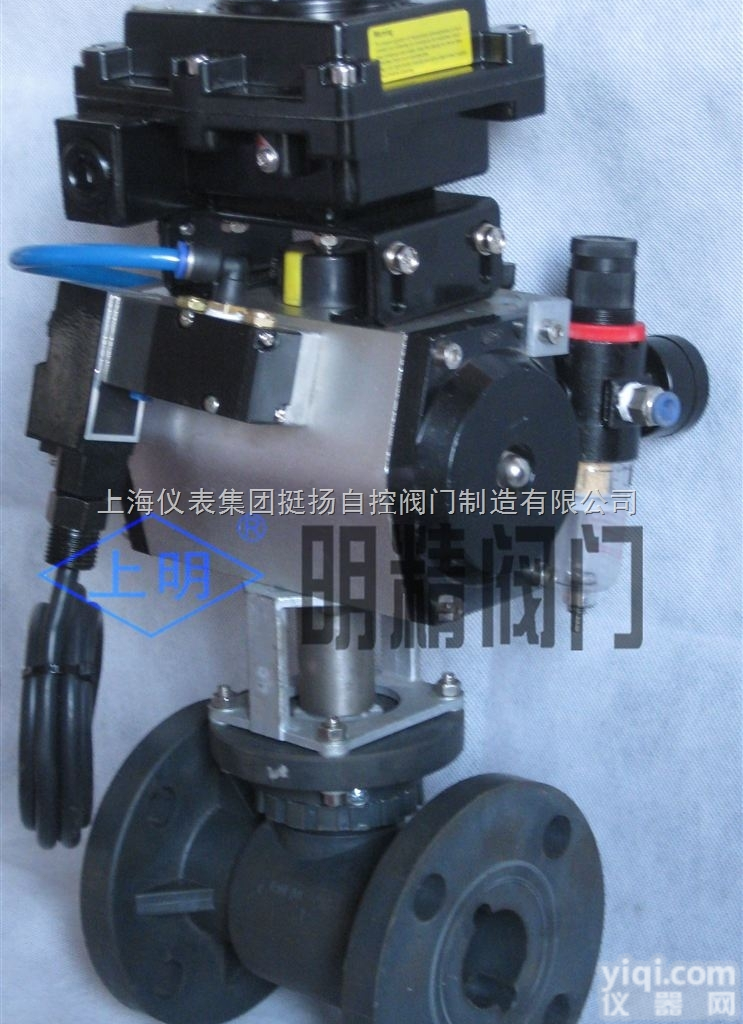

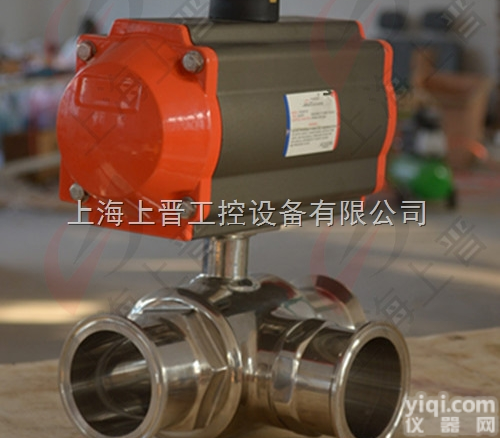

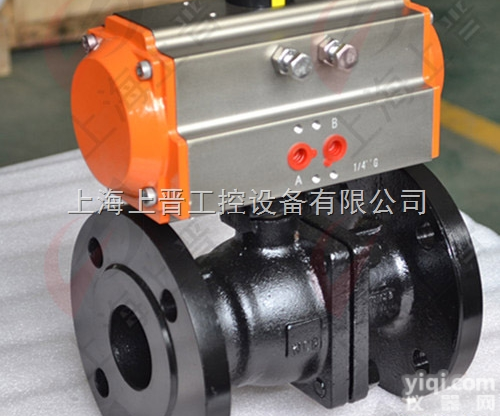

Q641F气动球阀主要性能规范
公称通径DN（mm）
|
15-250
|
公称压力PN（MPa)
|
1.6
|
公称压力PS（MPa)
|
强度试验
|
2.4
|
密封试验
|
1.76
|
材料\材料代号
| C
| P
| R
|
主要零件
|
阀体
| WCB
| ZG1Cr18Ni9Ti
| ZG0Cr18Ni12Mo2Ti
|
蝶板
| 2Cr13
| 1Cr18Ni9Ti
| 1Cr18Ni12Mo2Ti
|
阀杆
| 2Cr13
| 1Cr18Ni9Ti
| 1Cr18Ni12Mo2Ti
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
填料
|
聚四氟乙烯 柔性石墨
|
适用工况
|
适用介质
| 水、蒸汽、油品
| 硝酸类
| 醋酸类
|
适用温度
|
-28℃～300℃
|
执行器
|
型号
|
BAW系列、GT系列、SW系列
|
气源压力
|
0.4-0.7Mpa
|
Q641F气动球阀订购气动阀门产品须知
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：（1）单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型。
Q641F-16型主要尺寸及执行器配置
公称通径DN(mm)
|
尺寸(mm)
|
执行器型号
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φd
| 15
| 108
| 95
| 65
| 45
| 14
|
2
| 4-14
| GT52/GT63K
| 20
| 117
| 105
| 75
| 55
| 14
| 4-14
| GT63/GT63K
| 25
| 127
| 115
| 85
| 65
| 14
| 4-14
| GT63/GT83K
| 32
| 140
| 135
| 100
| 78
| 16
| 4-18
| GT83/GT83K
| 40
| 165
| 145
| 110
| 85
| 16
|
3
| 4-18
| GT83/GT110K
| 50
| 178
| 160
| 125
| 100
| 16
| 4-18
| GT83/GT110K
| 65
| 190
| 180
| 145
| 120
| 18
| 4-18
| GT110/GT127K
| 80
| 203
| 195
| 160
| 135
| 20
| 8-18
| GT127/GT127K
| 100
| 305
| 215
| 180
| 155
| 20
| 8-18
| GT127/GT160K
| 125
| 256
| 245
| 210
| 185
| 22
| 8-18
| GT160/GT190K
| 150
| 394
| 280
| 240
| 210
| 24
| 8-23
| GT190/GT210K
| 200
| 457
| 335
| 295
| 265
| 26
| 12-23
| GT254/BAW20S
| 250
| 533
| 405
| 335
| 320
| 30
| 12-25
| BAW17/BAW20S
|
|
