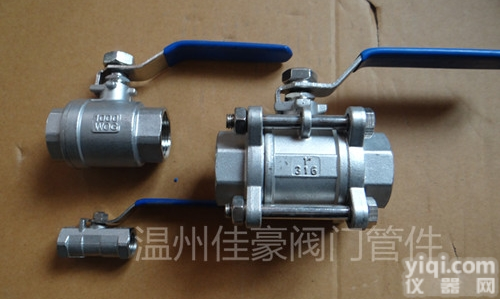

锻钢球阀有两种设计形式。一种是二片式结构,其中部螺纹连结,并以 P T F E垫片密封;另一种是三片式结构,中部用螺栓栓结。根据所选的阀座与垫片/填料的材料不同,适应不同的工作温度和介质。
Q11F三片式球阀球阀设计结构与说明特征
锻钢球阀符合 MSS-SP-11 8与BS5352。检验与测试按API598/AP26D,标记按MSS-SP-2 5。
Q11F三片式球阀采用以下结构
全径/缩径
90度定位和带锁结构
特殊形式的“Y"头手柄
防火和防静电设计
一对相向的蝶形弹簧垫
防吹出阀杆
阀杆中部双重密封结构
螺栓、螺纹垫片密封阀盖
承插端符合 ASME B16.11 Bell end accords with ASME B 16.11
螺栓连接端(NPT)符合ANSI/ASMEB 1.2O.1
|
|
|
 |
Q11F三片式球阀标准材质明细表 |
序号
|
零件名称
|
CS to ASTM
|
SS to ASTM
|
TypeA105
|
Type F304(L)
|
Type F316(L)
|
1.4
|
阀体接体,阀盖
|
A105
|
Al 82 F304(L)
|
A182 F316(L)
|
2
|
内六角螺栓
|
A19387
|
A193 B8
|
A193 B8M
|
5,8,10
|
密封圈
|
尼龙 1010/RPFW+Cu粉/PPL
|
6,7
|
球体阀杆
|
Al 82 F410
|
A1 82 F304(L)
|
A182 F316(L)
|
9
|
橡胶0型圈
|
氟橡胶
|
11
|
压套
|
A182 F410
|
A1 82 F304(L)
|
A182 F316(L)
|
13
|
手柄
|
A3
|
A1 82 F321
|
A1 82 F321
|
14
|
螺母
|
A194 2H
|
A1 94 8
|
A194 8
|
15
|
锁卡
|
Al 82 F32l
|
|
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢 |
尺寸 \\\\\\\\\\\\\\\\口径
|
1/2″
|
3/4″
|
1″
|
1 1/2″
|
2″
|
L
|
71
|
96
|
116
|
128
|
140
|
A
|
21.8
|
27.1
|
33.8
|
48.7
|
61.1
|
NPT
|
1/2″
|
3/4″
|
1″
|
1 1 /2″
|
2″
|
LO
|
108
|
146
|
178
|
1 78
|
200
|
H
|
51
|
62
|
8l
|
85
|
100
|
|
|
Q11F三片式球阀锻钢球阀900lb-1500lb |
 |
●Q11F三片式球阀标准材质明细表 |
序号
|
零件名称
|
CSASTM
|
SSASTM
|
TypeA105
|
Type F304(L)
|
Type F31 6(L)
|
1.2
|
阀体接体,阀盖
|
ASTM A105
|
A182 F304(L)
|
Al82 F31 6(L)
|
3
|
等长双头螺栓
|
A193 B7+镀镉
|
A193 B8
|
A l93 BSM
|
4
|
螺母
|
A194 2H+镀镉
|
A 194 8
|
A l94 8M
|
5.8
|
密封圈 /垫片
|
尼龙 l010/RPFW+Cu粉/PPL
| |
6
|
球体
|
A182 F304
|
A182 F304(L)
|
Al82 F3l6(L)
|
7
|
阀杆
|
A182 F4l0
|
A182 F304(L)
|
Al82 F316(L)
|
9.10
|
止推片填料
|
尼龙 1010/RPFW+Cu粉/PPL
|
11
|
压套
|
A182 F41O
|
A1 82 F304fL、
|
A182 F316(I。1
|
12
|
螺形弹簧
|
65 Mn
|
A65Mn
|
65Mn
|
13
|
扁螺母
|
A194 B7+镀镉
|
A194 8
|
Al94 8
|
14
|
手柄
|
A3
|
A182 F32l
|
A182 F32l
|
15
|
圆柱销
|
A194 B7+镀镉
|
F3l6
|
F316
|
|
Q11F三片式球阀主要性能规范 |
公称压力
|
900LB
|
1500LB
| |
试验压力
|
强度试验
|
22.7
|
37.8
|
MDa
|
密封试验
|
16.7
|
28.1
|
气密试验
|
0 6
|
0.6
|
Z高工作温度
|
尼龙 <80℃。PTFE
|
|
水、油品
|
|
Q11F三片式球阀尺寸(mm)和重量(kg) |
尺寸\\\\\\\\\\\\\\\\口径 |
1/2″
|
3/4″
|
1″
|
1 1/4″
|
1 1/2″
|
2″
|
L
|
92
|
111
|
127
|
140
|
152
|
178
|
S
|
21.8
|
27.1
|
33.8
|
42.8
|
48.7
|
61.l
|
B
|
9.6
|
12.7
|
12.7
|
127
|
12.7
|
15.9
|
LO
|
123
|
160
|
160
|
l95
|
195
|
250
|
NPT
|
1/2”
|
3/4″
|
1″
|
1 1/4″
|
1 1/2″
|
2″
|
|
