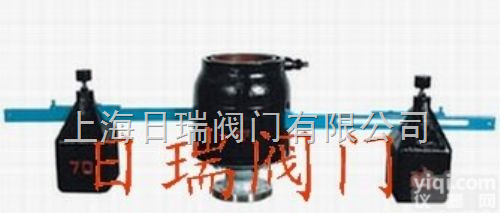

GA44H 日瑞安全阀 GA44H双杠杆安全阀

产品信息
GA44H双杠杆安全阀
产品详细介绍

【详细说明】


安全阀主要设计参数:



产品名称：GA44H型安全阀产品型号：GA44H型

公称通径：DN10～DN600、1/2″～25″

公称压力：PN1.0～32MPa 美标：150Lb～2500Lb

适用温度：≤-196℃～580℃

设计制造：GB/T12243、APl 520

法兰连接：JB/T79-94、JB/T2769-92、GB/T9113-2000、ANSI Bl6．5a

结构长度：JB/T2203、APl 526

阀门检验与试验：GB12242、APl 527


结构特点和用处:


GA44H型双杠杆式安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许Z高值，介质可为蒸汽、空气。


安全阀整定压力分级:

公称压力GA44H-16/25/40/64/100整定压力（MPa）
1.6>0.1-0.16>0.16-0.25>0.25-0.4>0.4-0.6>0.6-0.8>0.8-1.0>1.0-1.3>1.3-1.6
2.5>1.3-1.6>1.6-2.0>2.0-2.5"""""
4.0>1.3-1.6>1.6－－2.0>2.0-2.5>2.5-3.2>3.2-4.0"""
6.4>2.5-3.2>3.2-4.0>4.0-5.0>5.0-6.4""""
10.0>3.2-4.0>4.0-5.0>5.0-6.4>6.4-8.0>8.0-10.0"""
16.0>8.0-10.0>10-13>13-16"""""
32.0>13-16>16-19>19-22>22-25>25-29>29-32""

主要零件材料:

NO零件名称GA44H-16/25/40/64/100

C 材料		GA44H-16/25/40/64/100

P 材料		GA44H-16/25/40/64/100

R 材料
1阀 体WCBZG1Cr18Ni9TiCF8M
2阀 座2Cr131Cr18Ni9Ti316
3调节圈ZG2Cr13ZG1Cr18Ni9Ti0Cr18Ni12Mo2Ti
4反冲盘ZG2Cr13ZG1Cr18Ni9Ti316
5阀 瓣2Cr131Cr18Ni9Ti316
6导向套2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti
7阀 盖ZG230-450ZG230-450ZG230-450
8弹 簧50CrVA50CrVA包覆氟塑料50CrVA包覆氟塑料
9阀 杆2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
10扳 手ZG200-400ZG200-400ZG200-400
11调整螺杆452Cr132Cr13
12保护ZG200-400ZG200-400316
 密封面材料堆焊Co基硬质合金

安全阀性能规范:
安全阀进出口法兰规定 法兰压力级按下表规定（Mpa）
安全阀公称压力 PN1.62.54.06.410.016.032.0
进口法兰压力级 MPa1.62.54.06.410.016.032.0
出口法兰压力级 Mpa1.61.61.64.04.04.0/16.016.0


进出口通径按下表规定
安全阀型式微 启 式全启 式
进口通径 DN同 公 称 通 径
出口通径 DN同公称通径比公称通径增大一级或一级以上

外形尺寸:

型号公称

通径		尺寸
do-zDD1D2D6ff2bZ-ΦdHL承插式法兰式
d1k2k3D3DN’D2’D1’D’b’f’z1-Φd1
GA44H-1.68050×2200160135/3/208-184108401201451621901502102402802438-23
GA44H-2.58050×2200160135/3/228-184108401201451621901502102402802438-23
GA44H-4.08050×220016013512134228-184108401201451621901502102402802438-23
GA44H-6.48040×221017014012134308-234808402002182532852002552803152238-18
