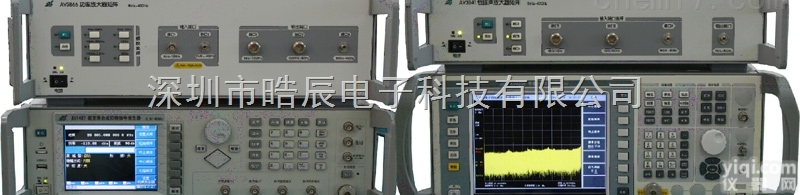

小屏蔽体电磁屏蔽效能检测系统
- 供应商：深圳市晧辰电子科技有限公司
- 供应商报价：面议
- 标签：小屏蔽体电磁屏蔽效能检测系统,-1,深圳市晧辰电子科技有限公司
产品库
产品综述:
小屏蔽体电磁屏蔽效能检测系统的产品性能符合GJB5792-2006对Z小边长大于0.4m，小于2m的屏蔽体的屏蔽效能检测要求。具有微波暗室、屏蔽室(柜)、设备方舱、吊舱等进行屏蔽体屏蔽效能的测试能力。便于携带、运输；具有较高的集成度和可靠性。
主要特点
? ● 满足GJB5792-2006中A级和B级的屏蔽效能测试要求，频率范围10kHz-10GHz，Z大屏蔽效能检测能力优于80dB；
? ● 发射频率分别是14kHz、100kHz、300kHz、30MHz、450MHz、1GHz、3GHz、6GHz、10GHz等；在规定的距离内可产生磁场大于85dB，电场大于95dB(0dB=1μV)的场强信号。
? ● 单台辐射源具备同时发射多个不同频点信号的能力，可满足多频点的同时测量要求。
? ● 发射的信号具有频率稳定度、功率准确度高和相噪指标好等特点，满足定量与定标检测要求。
? ● 小型化设计，能满足Z小尺寸为240mm×240mm×150mm体积的屏蔽体屏蔽效能检测。
典型应用及示例
? ● 屏蔽室、屏蔽舱的屏蔽效能定标测量和GJB5792-2006标准符合性检测；
? ● 会议室、计算机房、微波暗室、屏蔽室、设备方舱、吊舱等的现场电磁辐射信息检测；
? ● 屏蔽室、屏蔽舱的科研、生产测量和维护。
技术规范
技术指标 | 检测频率点： | 14kHz、100kHz、300kHz、30MHz、100MHz、450MHz、1GHz、6GHz、10GHz |
屏蔽效能检测能力： | ≥30dB?? (14kHz处) | |
辐射功率(收发天线距离45cm，在接收天线端测试)： | ≥-65dBm (14kHz处) | |
电? ??源 | 电压允许范围： | 220V±10% |
频率允许范围: | 50Hz±5% | |
环境适应性 | 非工作温度 | -40℃~70℃ |
工作温度 | 0℃~40℃ | |
相对湿度 | (5%~95%)±5%RH | |
分机(频谱分析仪、低噪声放大器)W×L×H | (440×510×176)mm (440×400×88)mm | |
重量 | 总重 | 不大于40kg |
订货信息
? ● 主机
? 小屏蔽体电磁屏蔽效能检测系统
? ● ? 标配
项?? 目 | 名????? 称 | 数??? 量 |
标 | 环天线(14kHz、100kHz | 1 |
双锥天线 | 1 | |
对数周期天线 | 1 | |
双脊波导喇叭天线(1GHz-18GHz) | 1 | |
半波偶极子天线(30MHz～1GHz) | 1 | |
衰减器 | 1 | |
三角架 | 1 | |
电源线 | 2 | |
用户手册 | 2 | |
质量检验合格证 | 1 |
