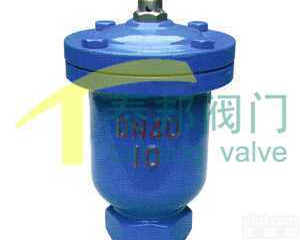

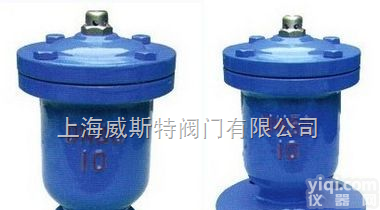

不锈钢单口排气阀QB1 内螺纹排气阀
- 产地：上海
- 供应商：金口阀门（台湾）有限公司
- 供应商报价：面议
- 标签：不锈钢单口排气阀QB1 内螺纹排气阀,1000,金口阀门（台湾）有限公司
产品库
金口阀门(台湾)有限公司
不锈钢单口排气阀此产品用于管道上的Z高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。此排气阀连接有二种丝扣、法兰。
不锈钢单口排气阀QB1技术参数：
1、阀体、阀盖：铸铁HT200、不锈钢、碳钢
2、浮球：304不锈
3、排气口：钢H59黄铜
4、密封圈：丁晴橡皮
5、松紧螺丝：A3
6、工作压力：1.0MPa
7、密封压力：1.1MPa
8、强度压力：1.5MPa
不锈钢单口排气阀QB1安装连接尺寸：
丝扣式外型尺寸：
公称通径 DN(mm) | ZG | Φ | H |
15 | 1/2" | 135 | 205 |
20 | 3/4" | 135 | 205 |
25 | 1" | 135 | 205 |
40 | 11/2 | 150 | 205 |
50 | 2" | 150 | 205 |

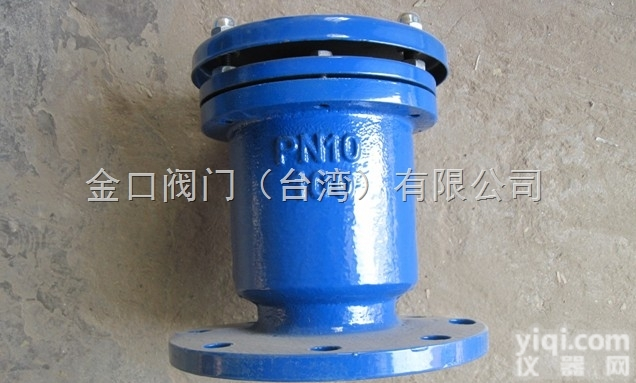

法兰式外型尺寸：
公称通径 DN(mm) | D | D1 | D2 | Φ | H |
15 | 95 | 65 | 45 | 135 | 210 |
20 | 105 | 75 | 55 | 135 | 210 |
25 | 115 | 85 | 65 | 135 | 210 |
40 | 140 | 115 | 80 | 150 | 210 |
150 | 160 | 125 | 100 | 150 | 210 |
