SBWZ/SBWR 温度变送器

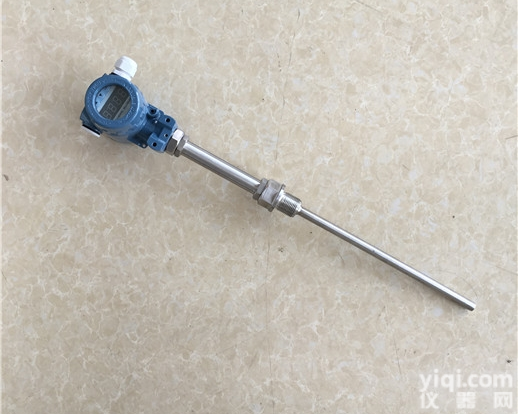

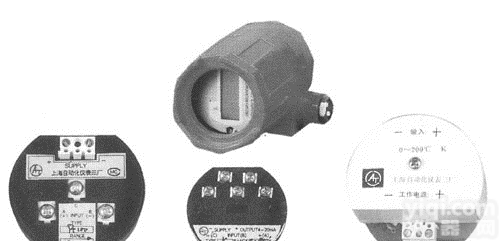

温度变送器SBWR热电偶温度变送器、SBWZ热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4～20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。

一、概述：
SBWR热电偶温度变送器、SBWZ热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4～20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
二、温度变送器特点：
1、采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。
2、现场安装于热电阻、热电偶的接线盒内，直接输出4～20mA，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。
4、量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。
三、主要技术参数：
1、输入：热电阻Pt100、Cu50、Cu100
热电偶K、E、S、B、T、J、N
2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性。
3、基本误差：±0.2%、±0.5%
4、传送方式：二线制
5、变送器工作电源电压Z低12V，Z高35V，额定工作电压24V。

SBWZ/SBWR 温度变送器?

6、负载：极限负二载电阻按下式计算
RL（max）=50×（Vmm-12）
即24V时负载电阻可在0～600Ω范围内选用）额定负载250Ω。
注：量程可调式变送器，改变量程时零点与满度需反复调试；电偶型变送器在调试前须预热30分钟。
7、环境温度影响≤0.05%1℃
8、正常工作环境：
a、环境温度 -25℃～+80℃
b、相对湿度5%～95%
c、机械振动f≤55Hz振幅＜0.15mm
四、型号、类别：


五 主要技术指标 ：

热电偶 电动势允许偏差

注：1） t为被测温度（℃）。

2）允许偏差,取两者中较大的一个值。

铂热电阻

铂热电阻的精度等级：A或B级

分度号：Pt100

0℃时的电阻值：

R0=100±0.06Ω（A级）

R0=100±0.12Ω（B级）

允许偏差△t（℃）：

±（0.15+0.002|t|)(A级）

Pt100

±（0.30+0.005|t|)(B级）

Cu50 ±0.1%RO

Cu100 ±0.1%RO

热响应时间：T 0.5＜90s

变送器部件

输入：

热电阻：Pt100、Cu50、Cu100

热电偶：K、E、S、B、T、N

输出：在量程范围内输出4～20mA直流信号与热电阻的

输入电阻信号成线性与热电偶输入的毫伏信号成线性

基本误差：

计算公式 △=△1+△2

△1热电偶（阻）允差对应输出基本误差

△2变送器输出基本误差

△2=±0.5%FS

传送方式：

二线制

变送器工作电源电压Z低12VZ高35V

额定工作电压24V

负载：

极限负载电阻按下式计算：

RL（max）=50×（Vmin-12）

（即24V时负载电阻可在0～600Ω范围内选用

额定负载250Ω）

工作条件：

环境温度：-25℃～80℃（危险场所不高于70℃）

相对湿度：5%～95%

机械振动：频率≤55HZ

振幅<0.15mm

周围空气中不含有引起变送器腐蚀的介质。

环境温度影响：≤0.05%/1℃
