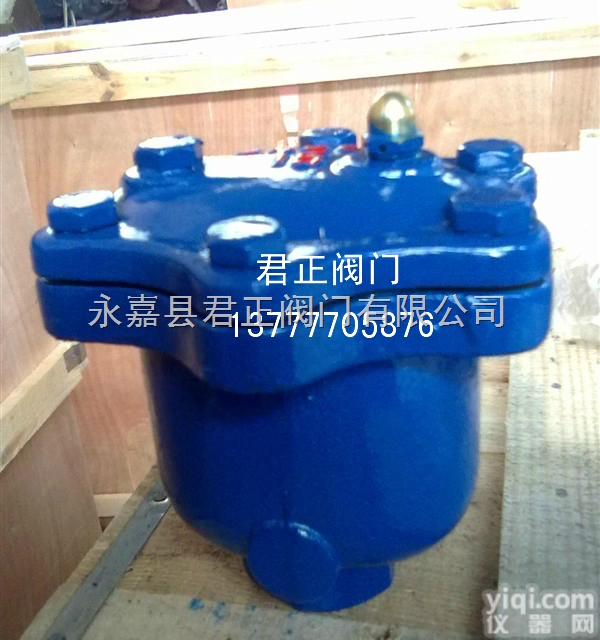

ARVX微量排气阀

ARVX型微量排气阀	型号	ARVX排气阀，ARVX-10 ARVX-16；ARVX-10C ARVX-16C；ARVX-10P ARVX-16P
	规格	DN15 DN20 DN25
	压力	PN10 PN16 PN25
	材质	铸铁HT200，碳钢WCB，不锈钢304/316L
	连接	内螺纹

微量排气阀简介

的作用
在一般情况下，水中约含2VOL％的溶解空气，在输水过程中，这些空气由水中不断的释放出来，聚集在管线的高点处，形式空气袋(AIR POCKET)，使输水变得困难，系统的输水能力可因此下降约5~15％。此微量排气阀主要功能就是排除这2VOL％的溶解空气，并适合装置于高层建筑、厂区内配管、小型泵站用以保护或改善系统的输水效率及节能源。
1. 当管线开始充水时，要求排气阀大量排出管内空气，确保管道充满水时管道内无空气，要求排气阀能大量且与充水量相匹配，可缩短充水时间。
2. 在管线运行阶段，要求排气阀在高压力作用下能微量排气阀，及时排出水中释放的微量空气（约谁体积的2%），防止在管线内聚集引起成气囊对水流的阻碍，提高送水效率。
3. 在管线排空阶段，要求排气阀大量补气，防止管道内产生负压，此时要求排气阀的吸气量与管道排水量匹配，又在管道出现局部事故时，由于短刀的坡度，水流的泄流流量很大，要求排气阀迅速大量补气，防止管道由于负压的作用导致破管。

ARVX排气阀结构尺寸

给水管道内气体的来源
给水管道内气体的来源主要由直接进气和溶解在水中释放出来的空气；会产生加大沿程摩阻，加大局部阻力，造成管道水压试验失真等危害。
1. 直接进气：初始未充水的管道或管道使用中放空时的进气。自由状态空气的进气：如管道进口，负压管道系统或设备封闭不严，以及当管道系统中形成负压时气体从排气阀、排气管等处进入的气体。
2. 溶解在水中释放出来的气体：清水中溶解的空气有2％，污水中有3％。原来，山后初家的取水井地下水富含气体，是管道内气体过多的主要原因。

管道气体产生的危害
1. 加大沿程摩阻：气泡使水的流动体积变大，水与管壁的相对流速加大，即摩阻水头损失加大，则水泵扬程提高，出水量减少。
2. 加大局部阻力：气泡集聚成为气囊，使管道流水截面减小，增加了水头损失，形成气阻时，甚至水泵不能按设计流量出水：当管道沿程起伏较大，形成多个较大的跌水，多个顶端气阻高差叠加，接近或达到水泵扬程时出水困难甚至管道终端出口不出水。
3. 造成管道水压试验失真：如D N 400及以下管道不作漏水量试验，只以10mill落压不大于5m 为合格时，当管道排气不净，试压过程将空气压缩 ，虽然管道漏水量较大 ，但被大量压缩空气体积膨胀所弥补，而表现 为压力降落不大，不能真实反映管道质量。
