超声波探伤仪 锅炉压力容器钢结构无损探伤仪 数字式超声波检测仪
型号：BXS17-BSM320
产品概述：

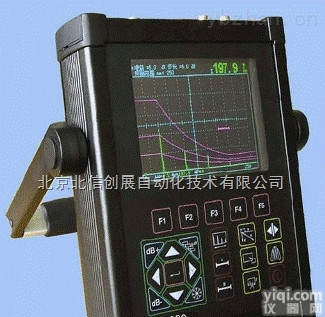

BSM320数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。
自动化功能
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自由切换三种标尺（深度d、水平p、距离s），满足不同的探伤标准要求和探伤工程师的标尺使用习惯；
●自动增益：自动将波形调至屏高的80%，大大提高了探伤效率；
●自动φ值计算：直探头锻件探伤，找准缺陷Z高波自动换算孔径ф值；
●自动DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意探伤标准；
●自动分析并显示回波次数。
放大接收
●硬件实时采样：150MHz，波形高度保真
●闸门信号：单闸门、双闸门，峰值或边缘读数
●增益调节：手动调节110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步进）或自动调节至屏高的80%
探伤功能
●曲线包络和波峰记忆：实时检索并记录缺陷Z高波
●φ值计算：直探头锻件探伤找准缺陷Z高波自动计算
●缺陷定位：实时显示水平值L、深度值H、声程值S
●缺陷定量：实时显示SL定量值
●实时显示孔状缺陷Φ值
●缺陷定性：通过波形，人工经验判断
声光报警
●闸门报警：进波报警、失波报警
数据存储
●10个探伤通道，存储预先调校好各类探头与仪器的组合参数，自由输入任意行业探伤标准，方便存储、调用、与计算机通讯
●内存300幅探伤波形及数据，实现存储、调出、打印、与计算机通讯传输。
●内存30000个厚度值
时钟记录
●实时探伤日期、时间的跟踪记录，并存储
控制接口
●高速USB、RS232两种接口与计算机通讯
电源
GX能锂电池供电，连续工作7小时，锂电池可自由更换
直接连接220V电源工作
充电的同时探伤仪正常工作
技术参数
扫描范围：
|
0~10000mm
|
工作频率：
|
0.4MHz～15MHz
|
垂直线性误差
|
≤3%
|
水平线性误差
|
≤0.1%
|
灵敏度余量
|
＞62dB（深200mmΦ2平底孔）
|
分辨力
|
＞40dB（5N14）
|
动态范围
|
≥32dB
|
噪声电平：
|
＜8%
|
硬采样频率
|
150MHz
|
重复发射频率
|
100~1000HZ
|
声速范围
|
1000～9999（m/s）
|
工作方式
|
单晶探伤、双晶探伤、穿透探伤
|
数字YZ
|
（0～80）%，不影响线性与增益
|
工作时间
|
连续工作7小时以上（锂电池）
|
环境温度
|
（-20～70）℃（参考值）
|
探头零点（ms）
|
0.0~99.99
|
外型尺寸
|
240×180×50（mm）
|
