TST5925 无线动态应变仪

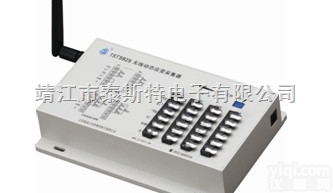

TST5925无线遥测动态应变测试分析系统采用Wi-Fi无线传输技术，可靠传输距离约200m。每个采集模块4通道或6通道，内置完善的信号适调、电压放大、自动平衡、数据采集和智能锂电池等组成的硬件系统，加上功能丰富的软件可完成单模块所有通道数据同步采集、同步处理、实时显示、实时存盘。每台计算机可同时控制32个采集模块；半桥或全桥接入方式，供桥电压2V，遥控自动平衡。多档低通滤波器程控切换，多档满度值程控切换。24位A/D，单通道工作Z高采样频率为8kHz；多模块同时工作时，每通道Z高采样频率为2kHz（四通道）或1kHz（六通道）。可选用强磁吸盘的安装方式，安装和卸载更加方便。可选配GPS同步时钟接收单元，实现多个采集模块同步采样。智能管理可充电锂电池组供电，可连续工作8小时（可选）。功能丰富的控制分析软件可完成测试数据的分析处理以及试验报告的生成。
技术指标

通道数		每个采集模块4通道或6通道
放大器输入特性	输入方式	双端平衡差动输入
	输入阻抗	10MΩ+10MΩ
	输入保护	当输入电平超过±5V时, 放大器实行全保护
满度值		±3000με
系统不确定度		不大于0.5％±3με
线性度		满度的0.1％
频带宽度		DC～500Hz
噪声		不大于2μVRMS(输入短路, 在Z大增益和Z大带宽时折合至输入端)
共模YZ(CMR)		不小于100dB
共模电压(DC或AC峰值)		小于±3V
漂 移	时间漂移	小于3μV/1小时 (输入短路, 预热30分钟后, 恒温时折算至输入端)
	温度漂移	小于1μV/℃(在允许的工作温度范围内, 输入短路时折算至输入端)
供 桥 电 压	供桥电压	2V±0.1％
	供桥电压精度	0.1％
	供桥电压稳定度	小于0.05％
	供桥电压Z大输出电流	50mA
桥路类型		半桥、全桥
自动平衡范围		±10000με(R=120Ω,K=2.0时应变计阻值的±1%)
连续采样频率		每个模块单通道工作时，采样频率：8kHz、5kHz、2kHz、1kHz、500Hz、200Hz、100Hz、50Hz、20Hz、10Hz; 多模块同时工作时，4通道模块Z高采样频率：2kHz、1kHz、500Hz、200Hz、100Hz、50Hz、20Hz、10Hz;    多模块同时工作时，6通道模块Z高采样频率：1kHz、500Hz、200Hz、100Hz、50Hz、20Hz、10Hz;
A/D分辨率		24位
同步方式		GPS同步信号
通讯接口		Wi-Fi无线网络接口
通讯距离		在视距情况下，可靠传输距离约200m
采集模块功率		工作时功率约3W
内置锂电池容量		标称值为7.2V，3600mA
采集模块连续工作时间		约6小时（可选）
充电 器	输入电压	AC 220V(±10％), 50Hz(±2％)
	充电电压	DC 8.4V , 1A
电磁兼容试验		符合A类指标
使用环境		适用于GB6587.1-86-Ⅱ组条件
采集模块尺寸		122mm（长）×102mm（宽）×31mm（高）
采集模块自重		约1kg

产品应用
无线数据传输，体积小巧，适用于测试环境复杂，布线困难场所。根据测量方案，完成全桥、半桥状态的静态应力应变的多点高速巡回检测。和各种桥式传感器配合，实现压力、力、荷重、位移等物理量的多点高速巡回检测。对输出电压小于3mV的电压信号进行高速巡回检测，分辨率可达1μν。可自动、准确、可靠、快速测量大型结构、模型及材料应力试验中多点的静态应变应力值。广泛应用于机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等领域。若配接适当的应变式传感器, 也可对多点动态的力、压力、扭矩、位移等物理量进行测量。
