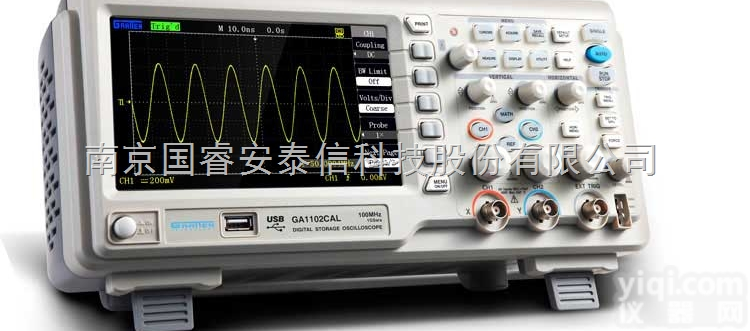

国睿安泰信ADS1102CAL+数字示波器 100MHz 2通道示波器
国睿安泰信ADS1102CAL+数字示波器 100MHz 2通道示波器
主要特点
● 1GSa/s、2GSa/s实时采样率
● 32种自动测量功能，支持全部测量同时打开功能
● 全新的超薄外观设计、体积小巧、携带更方便
● 彩色TFT7.0' LCD显示，波形显示更清晰、稳定
● 带宽：100MHz/200MHz/300MHz；双通道+1个外触发通道
● 丰富的触发功能：边沿、脉冲、视频、斜率、超时、交替
● 独特的数字滤波、波形录制及Pass/Fail功能
● 手动、追踪、自动光标测量功能
● 弹出式菜单模式，用户操作更灵活、自然
● 2组参考波形、1000组普通波形、10组设置内部存储/调出；支持波形、设置、
CSV和位图文件U盘外部存储及调出
● 多种语言界面显示，中英文在线帮助系统
● 标准配置接口：USB Host：支持U盘存储并能通过U盘进行系统软件升级；USB Device：支持打印及与PC连接远程控制
型号 | ADS1102CAL+ | ADS1202CAL+ | ADS1102CML+ | ADS1202CML+ | ADS1102CEL | ADS1202CEL | ADS1302CEL |
|---|---|---|---|---|---|---|---|
模拟带宽 | 100MHz | 200MHz | 100MHz | 200MHz | 100MHz | 200MHz | 300MHz |
实时采样 | 1GSa/s | 1GSa/s | 2GSa/s | ||||
记录长度 | 40Kpts | 2Mpts | 64Kpts | ||||
时基范围 | 4ns/div-40s/div | ||||||
垂直系统 | |||||||
AD转换器 | 8bit分辩率，两通道同时采集 | ||||||
垂直灵敏度 | 2mV/div～10V/div （在BNC输入处） | ||||||
≤3.5ns | ≤1.7ns | ≤3.5ns | ≤1.7ns | ≤3.5ns | ≤1.7ns | ≤1.6ns | |
触发系统 | |||||||
边沿触发 | 上升沿，下降沿 | ||||||
脉宽触发 | 触发模式：（大于、小于、等于、不等于）正脉宽，（大于、小于、等于、不等于）负脉宽； 脉冲宽度范围：20nS-10S | ||||||
视频触发 斜率触发 | 信号制式: 支持标准的NTSC、PAL 和SECAM 广播制式； | ||||||
行视范围：1-525 (NTSC) 和1-625 (PAL/SECAM) | |||||||
触发模式:（大于、小于、等于、不等于）正斜率，（大于、小于、等于、不等于）负斜率； 设置时间：20nS – 10S | |||||||
超时触发 | 起始沿：上升沿，下降沿；设置时间：20ns-10s | ||||||
交替触发 | 内部触发：边沿、脉宽、视频、斜率 | ||||||
测量 | |||||||
光标测量 | 手动模式：光标间的电压差△V； 光标间的时间差△T； △T的倒数，以Hz为单位（1/△T） | ||||||
追踪模式：波形点的电压值和时间值 | |||||||
自动测量 | 频率、周期、平均值、峰峰值、均方根、Z大值、Z小值、上升时间、下降时间、正频宽、 | ||||||
负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、顶端值、中间值、 | |||||||
幅值、过冲、预冲、周期平均值、周期均方值、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、 | |||||||
LRR、LRF、LFR、LFF | |||||||
通用指标 | |||||||
显示类型 | 7"TFT 16位真彩液晶屏，800*480 dots | ||||||
语言 | 简体中文、繁体中文、日语、法语、德语、西班牙语、韩语、葡萄牙语、英语 | ||||||
接口 | USB主从接口 | ||||||
电源 | 100-240VACRMS(±10%)，45Hz到440Hz，CATⅡ | ||||||
120-240VACRMS(±10%)，45Hz到66Hz，CATⅡ | |||||||
功耗 | <30W | ||||||
尺寸 | 313mm X 108mm X 142mm（W*H*D） | ||||||
重量 | 约2.1KG | ||||||
