JG3050-45 电工套管量规 硬质套管量规 半硬质电工套管量规

JG3050电工套管量规

一、电工套管量规选择方法
1.硬质套管量规

Z大外径检测按JG3050-1998中6.3.1条图2进行。Z小外径按照规范中6.3.2.1条图3进行，Z小内径按照规范中6.3.3.1条图5进行，弯曲后Z小内径量规按照规范中6.7.1条图12中进行，

2.半硬质，波纹套管量规

Z小外径量规按照规范6.3.2.1中图4进行，弯曲后Z小内径量规按照规范6.6.1中图11进行，

3.螺纹套管

螺纹检测按照规范6.3.5.1条中图6进行

二、电工套管量规使用方法：

​1.硬质套管Z大外径检测按图2选择量规，取三根长度为1000mm的套管，选定相应的量规，测定相应规格套管时，量规应能在其自重作用下通过套管；

2.a)Z小外径检测按图3选择量规，测量相应规格套管时，再无外力作用下，套管不能通过量规。

  b)半硬质套管及波纹套管按图4选择量规，测定相应规格套管式，在无任何外力作用下，套管不能通过量规。

3.a)硬质套管Z小内径测量按图5选择量规，取三根长度为1000mm的套管，测定相应规格的套管时，量规应能在其自重作用下通过套管

  b)半硬质套管及波纹套管用游标卡尺测量其内径，沿每根套管圆周均分测出3个值，三根套管共测得9个内径值，要求测量值不应小于规范中表2的Z小内径值

  c)Z小壁厚的测定，截取一段套管，沿横截面4个等分点，用游标卡尺测试其中一点为Z薄点，取4点数据的平均值。

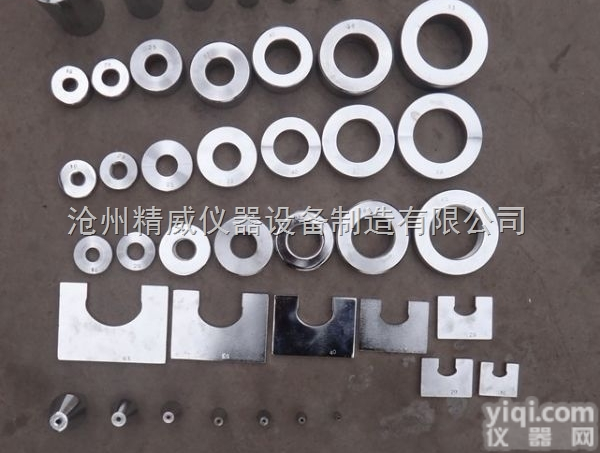

JG3050电工套管量规（45件）

4.螺纹检测按图6选择量规，测定相应规格的螺纹时，在不需要很大力的作用下，螺纹量规可旋在套管或配件的螺纹上，且改量规不能在套管或配件螺纹上滑过。
