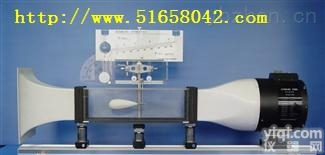

1.空气动力仪/风洞 型号：HD-KQD-03
空气动力仪/ 概述：
空气动力仪的实验研究是流体力学中活跃和具生命力的领域之一。华东师范大学科教仪器厂研发而成的空气动力仪，正为流体力学的实验研究提供一套相当完善的空气动力学的测试系统。
利用空气动力仪中的风洞和模拟技术，不仅能为学习者认识和解决流体力学中的理论问题开辟了独特蹊径，而且能形象生动地说明大型风洞系统对汽车、火车、舰船、飞行器等交通工具和高速运动体的模拟测试方法与航空物理方面的基础知识，也可为高层建筑、桥梁模型的风阻实验提供基础性的实验手段。系统设备体现出科学性、严密性、灵活性、技巧性与经济性的辩证统一。
本空气动力仪主要用于高等院校的物理学实验，尤其适用于理工科流体力学专业及相关课程的实验演示与研究；又可为青少年的探索性、自主性学习以及科普活动提供创造性思维的验证依据和科技创作的展示平台。本空气动力仪同时也适用于有关科研院所的创新探究和职业培训等领域。
空气动力仪/风洞 技术参数：
1. 风机部分
Z高转速 2800r/min
电源电压 220v 50Hz
输入功率 264VA
输出功率 180W
出口风量 ≮ 1200m 3 /h
进风口直径 φ 154 ㎜
出风口直径 φ 254 ㎜
风机重量 10.5 ㎏
外形尺寸 255 × 355 × 270 （立方毫米）
环境温度 -20 ～ 50 ℃
2. 导轨部分
导轨长度 1500 ㎜
线度误差 0.2 ㎜
3. 流管部分
管道接口直径 φ 250 ㎜
4. 风洞部分
风洞截面积 150 × 150 （立方毫米）
风洞长度 500 ㎜
5. 文丘里管部分
管长 400 ㎜
探测点处直径分别为φ100、φ89、φ61、φ50、φ61、φ89、
φ100 ㎜
6. 斜体模块部分
块长 400 ㎜
宽度 150 ㎜
高度 低端 3 ㎜、高端 75 ㎜
※ 放入风洞后的流场截面积为200 ～ 120（平方厘米）( 斜面上印有标度 )
7. 模型连接部分
支撑吊杆长度 长杆 120 ㎜、短杆 115 ㎜
模型连接器 长度 48 ㎜、连接螺栓 M4 × 10 ㎜
8. 测量组件部分
8.1多管压力计
管数 5 根
管长 225 ± 5 ㎜
管径 Φ 6 ± 0.5 ㎜
8.2斜管液体气压计
管长 325 ± 10 ㎜
管径 Φ 6 ± 0.5 ㎜
量程 风压 0 ～ 350Pa 分辨率 1 Pa （每格 5 Pa）
风速 0 ～ 24 m/s ( 每格 1 m/s)
8.3扇形拉力计
扇形盘径长 175 ㎜
量程 小指针盘 0 ～ 0.3N （分度 0.01N ）
大指针盘 0 ～ 0.6N （分度 0.02N ）
指针长 65 ㎜
拉力行程 145 ㎜
8.4测量小车 A （不附升力秤）
尺寸 149 （ H ）× 92 （ W ）× 25 （ D ） （立方毫米）
行程 145 ㎜
重量 50 g
8.5测量小车 B （附升力秤）
尺寸 149 （ H ）× 92 （ W ）× 25 （ D ） （立方毫米）
行程 145 ㎜
攻角可调范围 ± 45 °
重量 150 g
8.6升力秤
刻度盘 Φ 60 ㎜
量程 -0.5 ～＋ 0.6N （分度 0.1N ）
升力行程 32 ㎜
8.7皮托管
管长 170 ㎜（外管） 160 ㎜（内管）
管径 Φ 5 ㎜（外径） 3 ㎜（内径）
静压探测孔 Φ 2 ㎜× 2 ㎜
标准配置——
1. 导轨（1500mm） 1根
2. 风机 1台
3. 滑座 3只
4. 立杆 1根
5. 风洞 1套
6. 流管 1套（4件）
7. 模块 1套（8件）
8. 文丘里管 1只
9. 软管 1套
10. 整流器 1套（3件）
11. 斜管液体气压计 1只
12. 多管压力计 1只
13. 皮托管 1只
14. 多功能测力计（导轨座板、横壁组件、测量小车A、B） 1套
15. 扇形拉（阻）力计 1只
16. 吊杆连接器 1套
17. 染色液 1瓶
18. 说明书 1本
北京恒奥德仪器仪表有限公司
联系方式：/5
：
: 凡经理
地址 : 北京市海淀区阜城路42号院中裕商务花园6C-211
：
邮箱 ：hadgs2009@163.com
网址 ：http://www..com。 http://www.had200911.cn
: http://had200911.b2b.hc360.com。54pc.com/netshow/45/
QQ : 1968
2.水深控制仪/水深控制器 型号：CJ-SSY-04
一、简介
CJ-SSY--4型水深控制仪是我厂生产的新型全功能水位控制仪表，它采用压阻式传感器作为感应器件，并采用大规模集成电路控制。LED数字显示，备有直流电讯号输出，可与计算机或发射机接口，达到集中控制的目的。该仪表具有上、下极限任意设置，同时具有声、光报警功能和自动控制水泵开、停功能。达到自动供水或蓄水的目的。
二、用途及优点
该仪表能广泛适用于给排水，特别是高层、高位水池的二次供水，或地质、水文、化工、及冶金等行业。该仪表设计科学、适用性强且使用方便，具有以下优点：
该仪表自动化成度高，可达到无人化操作。
LED数字显示，观察水位更直观、谁确。
该仪表与计算机接口，可达到集中控制，提高工作效率化。
所需水位可任意设置，能自动控制水池所需水位。
观测点与水池的距离可长达到10公里。
三、主要技术参数
范围：0—10m (米)
精 度：1.5级(包括传感器)
灵 敏 度：±1cm
控制范围：0--9.9m(上、下限可调)
输出触点容量：AC 220V、0.2
输出信号：DC、4--20mA
负载能力：≤1.5KΩ
功 耗：10W
外型尺寸：320×280×100(宽×深×高)
四、环境条件
1、 电 源：AC 220V±10% 50HZ
2、环境温度：0--40℃ 3、相对湿度：＜85%
五、安装说
根据下表所示，将传感器按传感器接线图表分别接至A、B、C、端子上，如需连接输出信号，将电流输出端+、-接至计算机或发射机上。然后将传感器放入水池底部，接通电源。此时显示框有数字显示，表示仪表完好，然后设定上限( H ) 、下限( L) 预置盘，如上限8.5M、下限2.5M，可直接将预置盘H边两位拨至85、L边两位拨至25后设定完毕。待显示值超过上限设定值或低于下限设定值时对应报警动作。
六、注意事项
1、 传感器的电缆线如需加长，接头处必需焊接。切忌绕接、并注意色标的对应性。
上、下限不要设在同一点上 ( H为上限、L为下限 ) 。
传感器应安放在流速较低的地方。
电流输出极性 (+、-)应正确连接。
七、故障实例
1、水深显示只有一个-3.00左右。
故障原因：传感器引出线连接反相或连线开路或传感器损坏。
2、显示值不稳定
故障原因：传感器引出线接头不良。
八、附件
传 感 器：1只 (自带电缆线10米)
使用说明书：1份
合 格 证：1份
九、售后服务
本仪表从发货三日起，壹年期内在正常使用情况下，若有产品质量问题，我厂将无偿为用户更换或维修，实行“三包”。
3.热导式气体分析仪器是一种物理式分析器能用来分析气体混合物中某一组分（称待测组分）的含量。它是应用气体混合物中待测组分的含量变化这一物理特性的。而导热系数的变化导致热丝电阻值的变化，从而间接得知待测组分含量的多少。在热传导过程中，不同的固体，由于导热系数不同，因而热传导的速率也不同，导热系数大的，传热就快，反之传热就慢。气体和固体一样，能导热，传热的快慢也是和各种气体的导热系数有关。所以SYS-EN-630CO2分析仪就是基于这种原理工作的，仪器采用了性能稳定可靠的热导式气体传感器和微处理技术，具有大屏幕LCD显示，上下限报警、标准信号输出及继电器触点报警输出等功能。用于测量二氧化碳浓度，也适用于工业生产和其它分析场合的气体在线分析。主要特点：仪器采用热导式气体传感器
全中文操作菜单
仪器采用大屏幕ＬＣＤ显示屏
实时时钟显示
可联接打印机，实现定时自动打印
具有定时自动存储功能、可随时查看存储数据
具有无纸记录仪功能，自动记录二氧化碳浓度随时间的变化曲线
具有RS232通讯口，可连接计算机，实现实时数据传输，数据存储、曲线趋势图、打印报表等功能
可设置上、下限报警点、具有报警接点输出
可用标准气在线校准
可选择输出电流为0～10mA或4～20mA主要技术参数：
测量范围：0~10% 0~20% 0～30％CO2/Ar（体积）
基本误差：±1.5%
响应时间：T90＜40秒
输出信号：4～20mA DC（允许外接负载<800Ω）电源：220V±10％AC频率50Hz±5％
环境温度：0～40℃
环境湿度：5～90％RH
功耗：60W
样气流量：200毫升／分
进气温度：0～40℃
仪器外型尺寸：144×144×250mm
仪器开孔尺寸：138×138mm
重量：约4.5Kg
