YUY-DR裸管和绝热管传热实验装置|热工教学设备

YUY-DR裸管和绝热管传热实验装置|热工教学设备实验目的：
1、测定保温测试管中保温材料的导热系数。
2、测定裸管测试管中管壁对空气的自然对流传热系数。
3、测定套管换热器中气液对流传热中蒸汽对谁的对流传热系数。
YUY-DR裸管和绝热管传热实验装置|热工教学设备主要配置：
不锈钢电加热器、不锈钢蒸汽发生器、不锈钢汽包、收集瓶、裸管测试管、保温管、套管换热器、不锈钢高位槽、数据处理软件、热电偶传感器12支。
YUY-DR裸管和绝热管传热实验装置|热工教学设备技术参数：
1、裸管：管径：16mm、管长600mm，紫铜材质，导热系数10-20W/m•℃。
2、保温管：管径：16mm、管长600mm，紫铜材质。
3、外管内径34mm，玻璃材质，导热系数0.1-1W/m•℃。
4、对流管：管径：16mm、管长600mm，紫铜材质
5、外管内径34mm，玻璃材质，对流传热系数10-30W/m2•℃。
6、AI706宇电温度数字显示仪两块。
7、正泰电器：接触器、开关、漏电保护空气开关。
8、所有管路和阀门均采用不锈钢材质。不锈钢仪表柜：测控、电器设备在实验架上。
9、软件组成数据处理软件一套,能够通过计算机工作站控制操作系统。
10、外形尺寸：1500×550×1900mm（带双刹轮）。

热工教学设备

YUY-DR裸管和绝热管传热实验装置

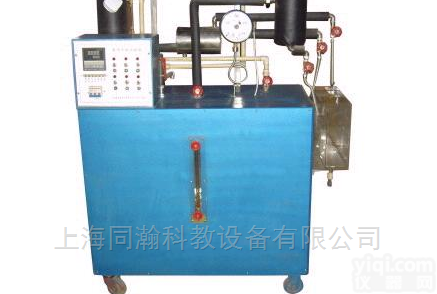

YUY-ZL/CG蒸汽冷凝时传热和给热系数测试装置

YUY-ZL09制冷压缩机性能测定实验装置

YUY-YSYQ家用液化石油气调压器实验台

YUY-RRC建筑材料热阻热流计法测量实验装置

YUY-YD液体导热系数测试装置

YUY-RQ01燃气管网水利工况实验台

YUY-RGHR热管换热器实验装置

YUY-RDZ热电阻校验装置

YUY-QDBR气体定压比热测定仪

YUY-PT饱和蒸汽P-T关系实验仪

YUY-LRB冷热泵循环演示装置

YUY-KZH/Z空调制冷换热综合实验装置

YUYJT-1热工测量示教台

YUY-HRQ/Z换热器综合实验台

YUY-FWD非准稳态导热仪

YUY-DRM导热系数仪

YUY-DFR大容器内水沸腾放热试验台

YUY-BLHR玻璃热管换热器实验装置

YUY-927散热器热工性能实验台

YUY-519热网水利工况实验台

YUY-JRDR稳态平板法测定绝热材料导热系数实验台

YUY-QD/z强迫对流综合试件测试放热系数测试装置

YUY-ZFF中温法向幅射率测量仪

YUY-YH/CY臭氧氧化实验装置

YUY-SZD伸展体的导热特性实验台

YUY-SN顺逆流传热温差实验装置

YUY-QYCH气—液式翅片管换热器实验台

YUY-H气—气热管换热器实验台

YUY-QPGC强迫对流管蔟管外放热系数测试装置

YUY-PVT二氧化碳P-V-T关系仪

YUY-PG喷管实验装置

YUY-DRH导热系数测试仪

YUY-DG空气横掠单管强迫对流的换热实验台

YUY-CR/Z综合传热性能实验台

YUY-577热工类温度湿度压力流量示教板

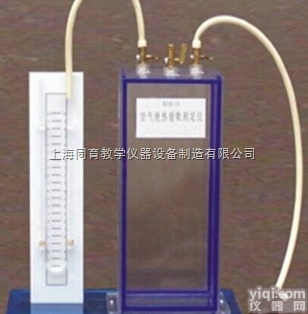

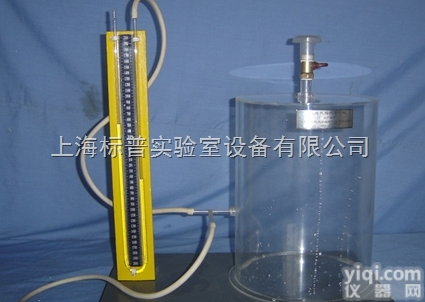

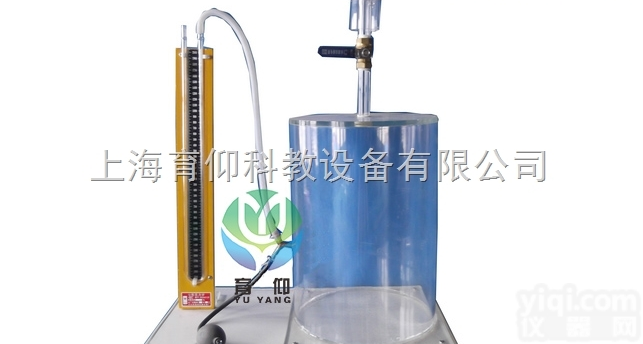

YUY-300空气绝热指数测定装置
