一、YUY-LX10轮系创新组合及结构分析综合实验台|机械创新实训室设备概述
轮系创新组合及结构分析综合实验台按照现代机械原理和结构理论设计的一种多功能模块化实验台，以提高学生创新思维能力、观察分析和动手能力为目的、本实验台采用了组合式结构，由机构部分、电控部分、测试软件组成，可实现对定轴、行星、差动、周转轮系四种轮系输入、输出的扭矩、转速进行实时测量，传动比的测算以及效率的测定。
二、YUY-LX10轮系创新组合及结构分析综合实验台|机械创新实训室设备主要特点
1、将实验台的运动构件Z大限度的一件多用，实现了一台可相当于四台用的目的，节约了实验场地和资源。
2、本软件专门为测试轮系的传动比和效率而设计的，具有界面优清晰、简洁、易使用等特点。窗体的菜单包括：文件、实 验内容、帮助。
三、实验内容
1、了解和熟练掌握轮系的各种类型及其基本组成结构，正确熟练组装各种轮系；
2、深刻理解和掌握各种轮系传动比的计算方法，尤其是周转轮系中各构件的相对运动原理及传动比的计算方法。
3、各种轮系的效率的测定。
四、主要技术参数
1、直流电机：功率：750W,调整范围：0-500r/min.
2、直流电机：功率：750W,调整范围：0-1400r/min.
3、压力传感器：5kg/个：25kg/个
4、角位移传感器：输出电压/脉冲数5V./360P
5、磁粉制动器：量程为25Nm
6、外形尺寸：1100x700x900mm
7、实验台重量：100kg

YUY-DPHYL机械动平衡原理实训设备

YUY-CCT01齿轮传动测试分析实验台

YUY-PCF01平面机构创意组合测试分析实验台

YUY-CMT01冷冲模具实验实训台

YUY-DCF03动平衡测试分析实验台

YUY-LDJ-B螺栓动静态测试台

YUY-LDJ-A螺栓组联接测试台

YUY-DJB机械创新设计及搭接实验台

YUY-523机械装调与控制技术实训装置

YUY-520机械装配技能综合实训平台

YUY-521机械装配技能综合实训台

YUY-SCY手动复合轮系传动演示机构

YUY-DCY电动轮系传动特性演示及效率测试系统

YUY-PCA曲柄导杆滑块及凸轮机构实验台

YUY-ZXA轴系装配工艺技能实训装置

YUYJC-B机械集成及参数可视化分析实验台

YUY-JYTG曲柄（导杆）摇杆机构实验台

YUY-LX螺栓组联接综合实验台

YUY-JYD螺栓组及单螺栓联接静动态综合实验台

YUY-PCF02平面机构创意组合综合测试分析实验台

YUY-JYT曲柄导杆滑块及凸轮机构实验台

YUY-BPB01智能型皮带测试台

YUY-BJZ机械系统传动创新组合设计实训设备

YUYLS-B静动态螺栓综合实验台

YUY-XY01机械系统综合实训设备

YUYLC-X材料力学综合测试分析实验台

YUY-LG03电液比例与电液伺服性能检测实训设备

YUYHD-C机械液体动压滑动轴承实训设备

YUYK-I机械创新滑动轴承实验台

YUY-KJJG空间机构创新组合及虚拟演示实训设备

YUY-MJ01机械创新铝合金模具拆装模型

YUY-522机械创新装调技术综合实训装置

YUY-JXD机械创新系统搭接与测试综合实验台

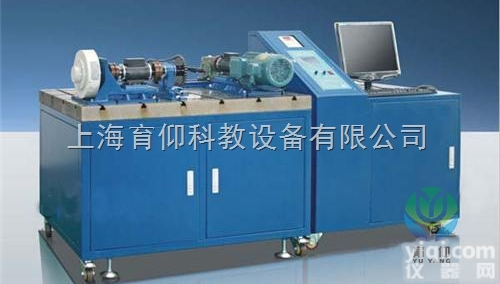

YUY-JLC01机械传动创意组合测试实验台
