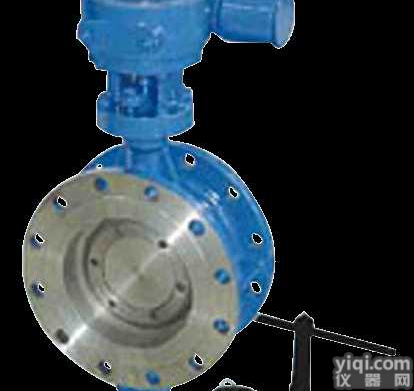

FD343H FD343H-16C手动防盗蝶阀

一、 FD343H-防盗蝶阀（法兰式） 防盗蝶阀产品概述

D343H金属硬密封蝶阀是随阀杆转动的圆形碟板作启闭件，实现阀门的开启或关闭，蝶阀主要作截断阀使用，也可以设计成具有调节和截断功能。

三偏心多层次蝶阀具有无机械磨损，可达零泄漏，适用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管道上作为调节、截断流体的Z佳装置。

二、FD343H-防盗蝶阀（法兰式） 防盗蝶阀主要性能参数

D343H防盗蝶阀法兰蝶阀主要零件材料

三、FD343H-防盗蝶阀（法兰式） 防盗蝶阀结构特点

1、流体阻力较小，中大口径的蝶阀全开时的有效面积较大。

2、启闭迅速，比较省力，启动时只需把转动90°,方便而迅速。

3、 结构简单，体积较小，重量较轻。

4、 三偏心蝶阀是指：阀杆轴线与碟板密封面偏移一定的尺寸，蝶板密封面与阀体通道轴线偏移一定尺寸，阀座回转轴线与阀体通道轴线形成一个偏心角，故称三偏心。蝶阀从0°—90°开启时，蝶阀密封面会在开启的瞬间立即脱离阀座密封面，在其90°—0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封面，所以阀座与碟板上的密封面间无任何磨擦，去除了磨损和泄漏的可能性。

5、 扭矩密封：三偏心的结构使蝶阀关闭时，其密封主、副两密封面之间的密封比压由外加于阀杆的驱动力矩产生，不仅消除了常规弹性阀座弹性材料老化，冷流，弹性失效等因素造成的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能改善，蝶阀的使用寿命也大大提高。

6、软硬层叠式金属密封结构；蝶阀密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面，使其具有金属硬密封和弹性密封的双重优点，无论在低温和高温工况下均具有优良的密封性能。
