YK43X 重庆YK43X活塞式气体减压阀，活塞式法兰气体减压阀厂家
- 型号：YK43X
- 产地：深圳市宝安区臣田工业区
- 供应商：深圳市金口阀门有限公司
- 供应商报价：面议
- 标签：重庆YK43X活塞式气体减压阀，活塞式法兰气体减压阀厂家,1,深圳市金口阀门有限公司
产品库
产品名称：活塞式气体减压阀
产品型号：YK43X
产品口径：DN15～DN500
产品压力：1.0-6.4Mpa
产品材质：铸钢、不锈钢、合金钢等
重庆YK43X活塞式气体减压阀，活塞式法兰气体减压阀厂家

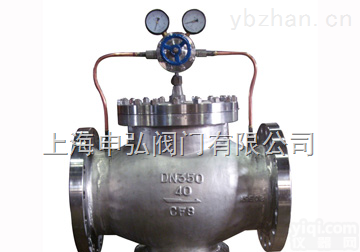

活塞式气体减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。先导活塞式气体减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。活塞式气体减压阀产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
设计制造标准：GB12246
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
阀体 阀盖 底盖：WCB/FCB
阀座 阀盘：2Cr13/304
缸套：2Cr13/25(镀硬铬)/304
活塞：2Cr13/铜合金/铜合金
活塞环：合金铸铁/对位聚苯
导阀座 导阀杆：2Cr13/304
膜 片：1Cr18Ni9Ti
主阀 导阀弹簧：50CrVA
调 节 弹 簧：60Si2Mn
密封垫(X/F型号)：橡胶/聚四氟乙稀
导阀体 导阀盖：25/304
重庆YK43X活塞式气体减压阀，活塞式法兰气体减压阀厂家
| 公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| Z高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
| Z小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989 | |||||
气体减压阀流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
活塞式气体减压阀零件材料与工况：
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB/FCB* |
| 阀座 阀盘 | 2Cr13/304* |
| 缸套 | 2Cr13/25(镀硬铬)/304* |
| 活塞 | 2Cr13/铜合金/铜合金* |
| 活塞环 | 合金铸铁/对位聚苯* |
| 导阀座 导阀杆 | 2Cr13/304* |
| 膜片 | 1Cr18Ni9Ti |
| 主阀 导阀弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
| 密封垫(X/F型号) | 橡胶/聚四氟乙稀 |
| 导阀体 导阀盖 | 25/304* |
活塞式气体减压阀主要连接尺寸：
气体减压阀外形尺寸(PN1.6-4.0) 单位：mm
| 公称通径DN | 外 形 尺 寸 | |||
| L | H | Hl | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 290 | 90 |
| 20 | 160 | 180 | 300 | 98 |
| 25 | 180 | 200 | 300 | 110 |
| 32 | 200 | 220 | 300 | 110 |
| 40 | 220 | 240 | 320 | 125 |
| 50 | 250 | 270 | 320 | 125 |
| 65 | 280 | 300 | 325 | 130 |
| 80 | 310 | 330 | 365 | 160 |
| 100 | 350 | 380 | 365 | 170 |
| 125 | 400 | 450 | 475 | 200 |
| 150 | 450 | 500 | 475 | 210 |
| 200 | 500 | 550 | 515 | 240 |
| 250 | 650 | 560 | 290 | |
| 300 | 800 | 705 | 335 | |
| 350 | 850 | 745 | 375 | |
| 400 | 900 | 780 | 405 | |
| 450 | 900 | 730 | 455 | |
| 500 | 950 | 835 | 465 | |
气体减压阀外形尺寸(PN6.4-16.0) 单位：mm
| 公称通径DN | 外 形 尺 寸 | |||
| L | H | Hl | ||
| 6.4MPa | 10.0/16.0MPa | |||
| 15 | 180 | 180 | 300 | 100 |
| 20 | 180 | 200 | 310 | 105 |
| 25 | 200 | 220 | 31 | 120 |
| 32 | 220 | 230 | 310 | 120 |
| 40 | 240 | 240 | 335 | 135 |
| 50 | 270 | 300 | 335 | 135 |
| 65 | 300 | 340 | 340 | 140 |
| 80 | 330 | 360 | 380 | 170 |
| 100 | 380 | 380 | 185 | |
| 125 | 450 | 490 | 215 | |
| 150 | 500 | 490 | 225 | |
| 200 | 550 | 535 | 260 | |
| 250 | 650 | 580 | 310 | |
| 300 | 800 | 725 | 355 | |
| 350 | 850 | 765 | 395 | |
| 400 | 900 | 800 | 435 | |
| 500 | 950 | 855 | 495 | |
客户须知事项
减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开付阀瓣，介质由a孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。付阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增加，使阀后压力随之ZG达到新的平衡。
