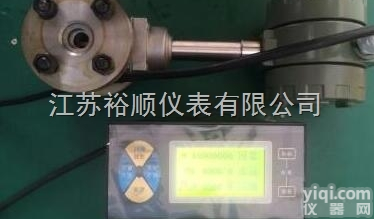

溴流量计

     可以测量各种饱和蒸汽、高温蒸汽、高压蒸汽，是针对蒸汽测量工作而研发的新一代产品。工业管道中蒸汽流体的流量测量，具有压力损失小、量程范围大、测量精度高，在测量时不受流体密度、压力、温度、粘度等参数的影响。解决了传感器不能高温测量，以及日常维护不方便等问题。采用压电应力式传感器,性能稳定，可靠性高，可在-20℃～+300℃的工作温度范围内工作。可以同时输出模拟标准信号、脉冲信号、通讯接口，方便与计算机数字系统配套使用

      适用于液体、蒸汽以及压缩空气、煤制气等中高流速介质的流量测量，不可用于高粘度液体流量测量，管道有明显振动慎用

       溴素流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质

        功能曲线纪录积算仪，带P/T补偿功能、中文液晶显示•智能流量积算仪，数码管显示LUGB/E型涡街流量仪表广泛适用于石油 、 化工 、冶金、 热力 、 纺织 、 造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等)、水和液体（如：水、汽油、酒精、苯类等）的计量和控制

      密封垫片不能凸入管道内，密封垫片内径可大于流量计内径1-2mm。

     如需温度压力补偿，取压口应在下游3-5D处，取温口应在下游6-8D处。
     流量计上、下游直管段长度应符合下表：
    --上游管路为同心收缩管时，涡街流量计前直管段为15D后直管段为5D。
    --上游管路为同心渐扩管时，涡街流量计前直管段为25D后直管段为5D。
    --上游管路为1个平面90°弯头时，涡街流量计前直管段为20D后直管段为5D。
    --上游管路为2个平面90°弯头时，涡街流量计前直管段为25D后直管段为5D。
    --上游管路为2个不同平面90°弯头时，涡街流量计前直管段为40D后直管段为5D。
    --上游管路为全开阀门时，涡街流量计前直管段为15D后直管段为5D。
    --上游管路为半开阀门时，涡街流量计前直管段为40D后直管段为5D。
    --如果管路上有调节阀，建议安装在涡街流量计下游10D以外

        仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。

    安装环境要求：

    尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

    避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。

    避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。

    涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固  装置，并加防振垫，加强抗振效果。

    仪表Z好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。

    仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

仪表管道安装要求：

    涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度

   (1)结构简单牢固；

      (2)适用于多流体种类的场合流量；

      (3)有较高测量精度；

      (4)测量范围度宽，且压损小

    (1)不适应于低雷诺数流体测量；

     (2)需较长直管段；

     (3)与涡轮流量计相比，仪表系数较低

  涡街流量计是根据“卡门漩涡”原理制成的新型流量测量仪表。

    当一稳定的流体流经有一定长度的直管道时，撞击沉浸在流体中的非线性柱体，在流体的下游会产生漩涡（即卡门漩涡）。
    当流体的雷诺数（Re）在一定的范围内，漩涡的发生规律是稳定可靠的，漩涡发生的频率F由公式：F=(St * V)/d
    其中，V为流速；d为柱体迎流面的宽度；St为斯特罗哈数

  烟气流量计产生故障原因主要有以下几方面：

  1.涡街质量不好；

  2.涡街选型错误；

  3.涡街流量计安装不当；

  4.涡街流量计现场有干扰信号；

  5.涡街没有注意维护。

涡街流量计故障现象：管道中有流量，但流量显示为0
故障排除方法：

1. 1. 确认管道中确实有流量,且大于可测流量下限。

  2. 检查小流量切除值的设定是否过大。
  3. 若管道流量正常，按第本页（流量计现场调零）的办法调整，变得有输出和显示,说明工作已基本正常。
  4. 如仍无输出，流量仍显0，累积量又无变化，说明电路板有问题，应考虑更换。
  5. 如果第4项试验中，累积值有规律地增长，则问题出在传感头。
  6． 判断传感头好坏，将传感头两引线从后电路板下方的“S、T”端子中拆下，用万用表测传感头两引线阻值，以及传感头两引线分别对外壳的阻值，均应大于2MΩ，否则需更换传感头，如果传感头正常，那么，后电路板就要考虑更换了。

涡街流量计故障现象：管道中并无流量，但显示值在变化
故障排除方法：

1. 1. 查看仪表安装位置是否震动过大.

    2. 顺时针调电位器为放大倍数,直至放大器刚好无输出,使流量显示回零。

   涡街流量计故障现象：液晶显示屏显示刷新速度猛增
   故障排除方法：关机,重新启动，如未见效,再重复多次。
   涡街流量计故障现象：液晶显示屏暗淡不清
   故障排除方法：关机,重新启动，如未见效,通知厂方处理。

   涡街流量计故障现象；液晶显示屏交替变全亮或全黑,电流输出亦在Z大Z小间跳动
   故障排除方法：关机,重新启动，如未见效,通知厂方

   涡街流量计已经经过多年的发展，产品越来越成熟，在很多蒸汽贸易计量中发挥着重要作用
