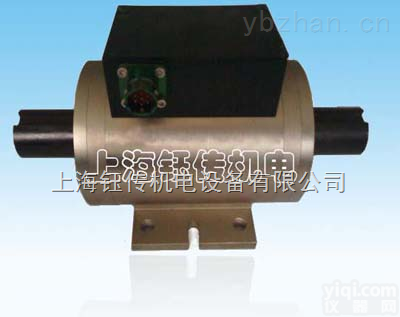

YCN600通用扭力传感器

YCN600通用扭力传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。专用于5-10000N.m的扭矩测量。应用范围十分广泛。主要用于：
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；
4、可用于污水处理系统中的扭矩及功率的检测；
5、可用于制造粘度计；
6、可用于过程工业和流程工业中。

YCN600通用扭力传感器基本原理：
扭矩的测量：采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电
源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。
转速的测量： 转速测量采用磁电码盘的方法进行测量，每一磁电码盘均有60个齿，轴带动磁电码盘每旋转一周可产生60个脉冲，高速或中速采样时可以用测频的方法，低速采样时可以用测周期的方法测出准确的转速。
本传感器精度可达±0.1%～±0.5%（F·S）。由于传感器输出为频率信号，所以无需AD转换即可直接送至计算机进行数据处理。
本传感器的测速方法采用内置测速，订货时用户需注明是否监测转速信号！

扭矩传感器主要功能及性能指标
扭矩传感器性能指标

测量范围                           0-±5N.m和0-±10000N.m（量程任选）
精 度                                0.1%F.S、0.25%F.S. 0.5%F.S
非线性                              ＜±0.08 % F· S
重复性                              ＜±0.06% F· S
迟滞                                 ＜±0.05% F· S
信号输出                            10KHz±5KHz脉冲信号，4-20mA电流,
                                        1-5V或0-5V电压信号，
                                         USB直接相连（或按客户要求订做）
转速                                   60个脉冲/转或120个脉冲/转
零点温飘：                          ＜0.2 % F· S /10℃
响应频率                              100us
环境温度                              －20 ～ 70℃
电源电压：                           ±15V±5%或15~36VDC
总消耗电流                           ＜130mA
长期稳定性                           ＜±0.3% F· S
绝缘阻抗：                            >500MΩ
断裂负载：                            200 %
防护等级                               IP65

安装方法：
　　1. 测量传感器的轴径和ZX高，待装。
　　2. 使用两组联轴器，将传感器安装在动力设备与负载之间。
　　3. 分别调整动力设备、负载、传感器的ZX高和同轴度，要求小于0.05mm，然后将其固定，并紧固可靠，不允许有松动。小量程或高转速传感器使用时，更要严格保证连接的ZX高和同轴度。否则可能造成测量误差及传感器的损坏。
　　4. 传感器可选用刚性或弹性联轴器连接。在震动较大、同轴度小于0.2mm大于 0.05mm时，建议选用弹性联轴器，安装同轴度超过0.2mm时，严禁使用。
　　5. 安装底台面应有一定强度，以保证安装的稳定性，避免造成过大的震动，否则可能造成测量数据不稳定，影响测量精度 。
　　6. 联轴器应紧靠传感器两端的轴肩安装。
　　7. 标准传感器采用水平安装使用，传感器不允许承受过大的轴向力、弯矩，否则影响传感器的使用，甚至造成传感器的损坏。
