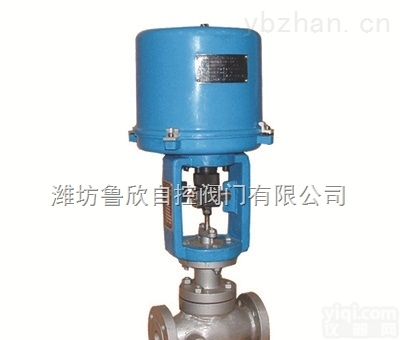

沥青电动保温调节阀，保温型电动调节阀

产品信息
电动保温调节阀 产品概述

　　 上海禹沪公司的的电动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。电动保温调节阀配以3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。电动保温调节阀的泄漏量符合ANSI B16.104标准。

电动保温调节阀 主要技术参数

（1）阀体参数

公称通径 DN

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径 dN

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数KV

单座

11

17.6

27.5

44

69

110

176

275

440

630

1000

1600

笼式

9

15

23

35

59

95

148

236

355

568

885

1260

套筒

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

单座

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.28

笼式

5.8

5.0

4.9

4.3

3.0

3.7

3.5

3.1

2.8

2,8

2.4

2.0

套筒

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

额定行程

16

25

40

60

100

公称压力

PN1.6、2.5、4.0、6.4、10.0MPa

法兰标准

GB/T9113、 JB/T79、HG20594及其他标准

连接形式

法兰(FF RF RTJ)、焊接(SW BW)

阀盖形式

保温型+150～+425℃

压盖型式

螺栓压紧式

密封填料

金属石墨缠绕垫、石墨填料

阀体材料

铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢

电动保温调节阀 性能指标

项目

指标值

基本误差%

配3810L±2.5； 配PSL±1.0

回差%

配381L ±2.0； 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

30：1

温馨提示：如需详细产品资料，请与本公司技术部或销售部，。

相关名称：电动保温调节阀,夹套保温电动调节阀
