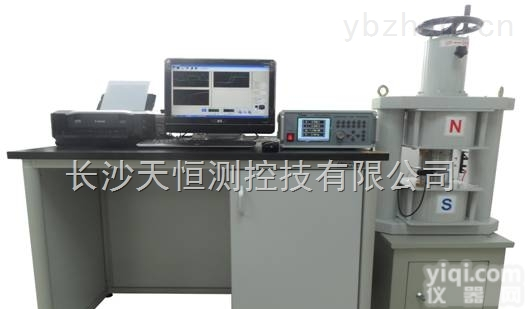

TD8310 TD8310永磁材料测试系统

产品概述：

• TD83系列永磁材料测试系统能够测量铁氧体、钕铁硼、铝镍钴、钐钴、橡塑磁等永磁材料的退磁曲线及磁滞回线。
• 测量参数包括：剩磁Br、矫顽力Hcb、内禀矫顽力Hcj、Z大磁能积(BH)max、回复磁导率μ_rec。
• 配备上位机全自动测量软件，整个测量过程除放置样品外，均是自动完成。
• 产品符合国标GB/T 3217-1992 《永磁(硬磁)材料磁性试验方法》和国际电工委员会标准IEC404-5等相关标准。

主要功能特点：

• 多种形状可测：圆环，圆饼，方块，瓦形（需配瓦形夹具）和其它不规则的形状。
• 可采用B线圈+磁通计来测量磁感应强度，积分器零点漂移通过软件自动修正。
• 可采用J线圈+磁通计来测量磁极化强度，J线圈的残匝面积通过软件自动补偿。
• 可通过霍尔磁强计来测量磁场强度，霍尔探头非线性误差通过软件自动修正。
• 可通过H线圈+磁通计来测量磁场强度，可彻底消除霍尔探头的非线性误差。
• 测量时间短，完成磁化、退磁、测试等全过程Z短时间30秒。
• 电磁铁极头直径为φ130mm，Z大磁化场可达1.5T。
• 电磁铁可选用φ60mm的收缩极头，增强磁化场，Z大可达2.5T。
• 可根据客户需求定制不同尺寸的瓦形极头（适用于测量瓦形材料）。
• 上位机软件采用图形界面，人性化设置，操作简便，强大的数据管理功能。

系统主要技术指标

• 特斯拉计
  量程		500mT		1000mT		2000mT		4000mT
  特点		具有温度补偿功能和霍尔非线性修正功能
  磁通计
  量程	B	2.5mWb	5mWb		10mWb	20mWb	40mWb		100mWb
  	H	0.5mWb	1mWb		2mWb	4mWb	8mWb		20mWb
  测量分辨率		1MX
  零点漂移		优于3mWb/分钟，自动调零
  B磁通计（磁感测量）;H磁通计（高温磁场测量）



  磁参数精度
  被测参数	测量重复性	不确定度（k=2）
  剩磁Br	优于±3×10-3	优于1.0%
  矫顽力Hcb	优于±3×10-3	优于1.0%
  内禀矫顽力Hcj	优于±3×10-3	优于1.0%
  Z大磁能积（BH）max	优于±3×10-3	优于2.0%



  电流源
  Z大输出能力	±2,1500VA
  温度系数	10ppm/℃
  Z大漂移	0.005%
  A/D：24bit；D/A：18bit 具有过压、过流、过热等保护功能



  一般技术规格
  供电电源	220V±10%，50Hz
  工作环境	0℃~40℃；40~80%RH（无结露）
  海拔高度	Z高2000米
  接口	RS232、USB（选件）
