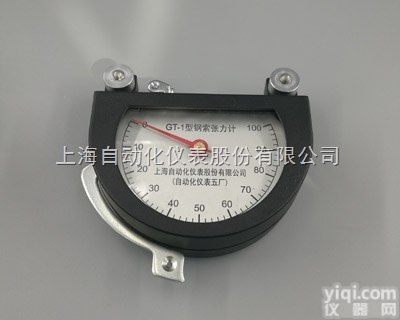

上海仪表五厂/自仪五厂GT-1/70KG钢索张力计产品简介

钢索张力计用于航空、汽车、拖拉机、建筑等工业部门中测量钢索的张力（拉紧力）。仪表结构简单，使用方便，可以测量多种规格（直径）钢索的张力。

上海仪表五厂/自仪五厂GT-1/70KG钢索张力计结构原理

仪表的构造，主要以钢板为测力元件，当张紧之钢索卡在二端止动块为支点，卡块为力点之间，钢索的张力则推动卡块使钢板弯曲变形，通过推杆位动扇形齿轮传动齿轴端部的指针在度板上回转，指示出相应读数，弹簧片压在扇形齿轮的边缘上，推杆是在套管内单向运动的，当张力计从钢索上取下时，使指针留在读数上，用开关棒抬起弹簧片即可使指针回复到零。张力计的机件是安装在铝合金的外壳内。

上海仪表五厂/自仪五厂GT-1/70KG钢索张力计技术参数

被测钢索的直径（公称）范围（mm）：Ф2；Ф3；Ф4；Ф5；

注：钢索技术标准为roct2172-43

张力计的指示读数范围为0-100Z小分格读数为2

Z大测量范围：70kg  100kg; 150kg

仪表的示值允差为±5%

仪表的总重量不超过0.3kg
