GDURS 供应北京向导GDURS双色磁翻板液位计+测量筒液位计 厂家直销 质优价...
- 型号：GDURS
- 产地：北京市昌平区回龙观龙祥工业区6号B3
- 供应商：北京向导科技有限公司
- 供应商报价：面议
- 标签：供应北京向导GDURS双色磁翻板液位计+测量筒液位计 厂家直销 质优价廉 欲购从速,3000,北京向导科技有限公司
产品库
一、适用范围

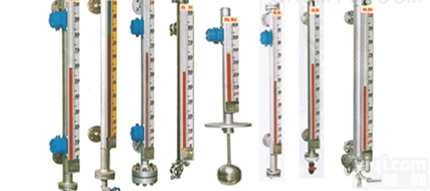

GDURS双腔液位计是双色磁翻板液位计与智能电动浮筒变送器或导波雷达测量筒液位计组合构成双腔系列液位测量系统,现场液位(界位)测量远传变送,相互独立，适合用于高温，高压，小量程以及关键工艺液位控制场合。系统中采用向导科技GDFLEX40导波雷达液位计或MAGENATROL导波雷达液位计，具有性价比高，测量精度高，可靠性极高，使用寿命长等优点。GDURS双色磁翻板液位计可选配三磁液位开关，实现液位或界位上下限报警，导波雷达测量筒液位计或电浮筒液位变送器为二线制4-20mA标准信号，且带HART协议，经过精心匹配，完全适应过程容器的复杂测量环境，比如高温、高压、挥发、蒸汽、结露、腐蚀等工况。双腔液位计远传选择比较丰富，有国产和进口导波雷达、磁致伸缩、电动浮筒液位计等，可根据用户的使用习惯定制。
二、仪表基本参数
型 号 | GDURS双色磁翻板液位计+测量筒液位计 |
测量范围 | 300-6000mm |
标准压力 | PN1.6Mpa, PN2.5Mpa, PN4.0Mpa, PN6.4Mpa, PN11.0Mpa, PN16.0Mpa, PN25.0Mpa |
工作温度 | -196-60℃, -60-60℃, -30-200℃, -30-420℃ |
介质密度 | 400-2000kg/m |
浮筒界位密度差 | 50-150 kg/m |
磁翻柱液位计主导管 | Φ63mm, Φ70mm |
导波雷达液位计测量筒 | ≥Φ50mm |
磁致伸缩液位计测量筒 | ≥Φ63mm |
电浮筒旁通管 | Φ76mm,Φ89mm,Φ100mm |
过程连接 | 侧一侧,侧一顶,侧一底,顶一底 |
法兰规格 | DN25 DN40 DN50 DN80 |
磁浮子 | 浮子长度取决于液体密度 |
磁浮子材质 | 316L,钛Ti |
沉筒材质 | 316L |
扭力管材质 | 316L |
输出信号 | 模拟量:二线制4-20mA |
数字量:HART通讯协议 | |
防爆标志 | 本安型:ExiaIICT4-6 |
隔爆型:ExdIICT4-T5 | |
外壳防护等级 | IP65 |
精度 | ±0.2%FS |
三、选型指南
GDURS双色磁翻板液位计+测量筒液位计选型表 | ||
耐温 | A1 | -40~125℃ |
A2 | 125~225℃ | |
A3 | 250~350℃ | |
材质 | S | 1Cr18Ni9Ti |
P | 1Cr18Ni9Ti +PTFE | |
V | 碳钢+PTFE | |
C | 碳钢 | |
介质特性 | Y | 液位 |
G | 界位 | |
显示形式 | C1 | 4～20mADC HART 协议 导波雷达液晶显示 |
C2 | 4～20mADC HART 协议 电动浮筒液晶显示 | |
C3 | 干簧管式液晶显示 | |
C4 | 磁致伸缩 干簧管式液晶显示 | |
报警点 | K1 | K1 上限 |
K2 | K2 下限 | |
K1K2 | K1K2 上下限 | |
压力等级 | -16 | PN1.6MPa |
-25 | PN2.5MPa | |
-40 | PN4.0MPa | |
-63 | PN6.3MPa | |
-100-250 | PN10MPa- PN25MPa | |
安装方式及法兰规格 | AXX | 侧侧式, ××公称直径 |
CXX | 顶侧式, ××公称直径 | |
DXX | 底侧式, ××公称直径 | |
量程范围 |
| 0~12000mm任选 |
辅助项 | /d | 隔爆型（dⅡBT6） |
/i | 本安型（iaⅡCT4） | |
/D | 电伴热 | |
/E | 蒸汽伴热 | |
/F | 带保温层 | |
