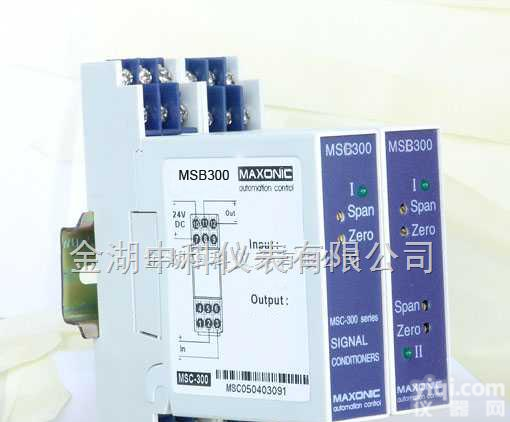

MSB301 操作端电流隔离安全栅

MSB301操作端电流隔离安全栅
MSB301操作端电流隔离安全栅功能
MSB301操作端电流隔离安全栅接收安全场所的线性电压/电流信号，经过隔离处理后输出给危险区域，驱动本安设备，如阀门定位器。隔离栅限制从本安端子窜入危险场所的能量，确保系统本安防爆。
MSB301操作端电流隔离安全栅型号规格
MSB301操作端电流隔离安全栅防爆技术指标
防爆标志：[Exia]ⅡC
认证参数：(端子7/10间、9/12间)
Um=250V
Uo=28V
Io=93mA
Po=655mW
Co=0.05μF
Lo=2.4mH
MSB301操作端电流隔离安全栅工作条件
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa
其他技术指标
工作电源：24VDC±10%
功    耗：≤0.8W(1入1出)
≤1.6W(1入2出)
≤2.0W(2入2出)
输入信号：4~20mA，安全区
输入阻抗：≤200Ω
输出信号：4~20mA，危险区
输出负载：≤650Ω
转换精度：±0.15%F.S
温度漂移：±0.01% F.S/℃
绝缘强度：输入/输出，≥2000VAC(1min)
输入/电源，≥2000VAC(1min)
输出/电源，≥1000VAC(1min)
绝缘电阻：输入/输出/电源，≥100MΩ(500VDC)
