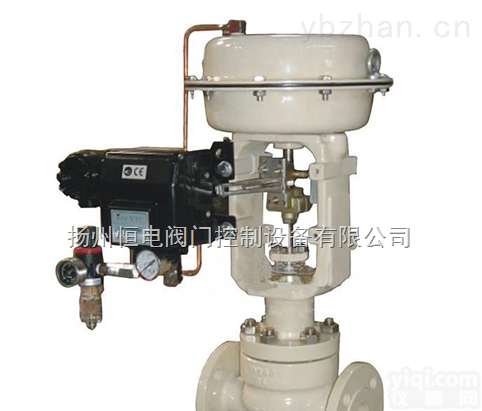

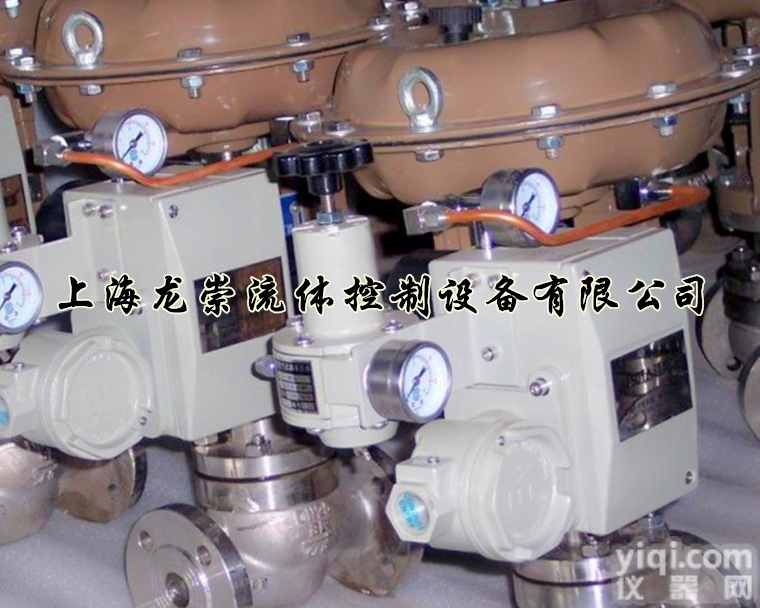

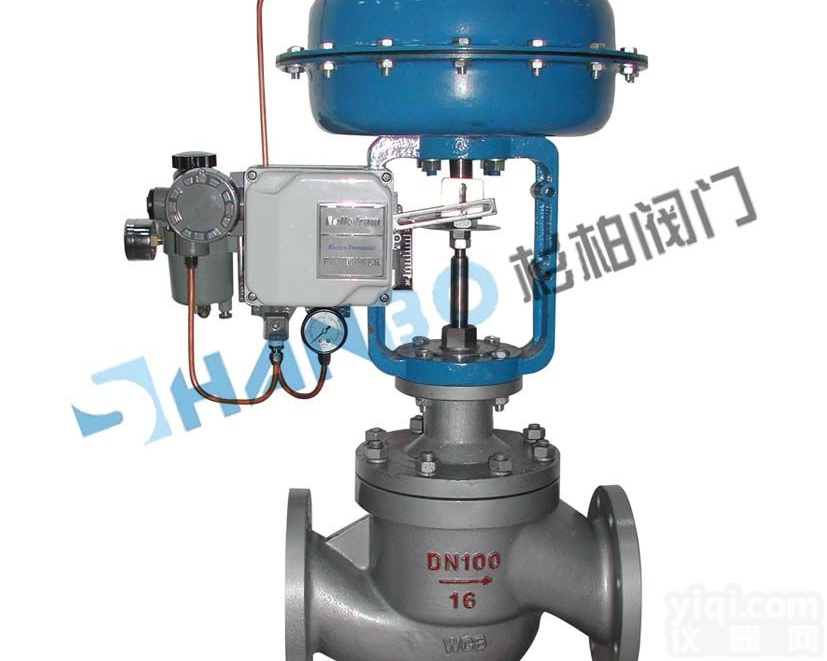

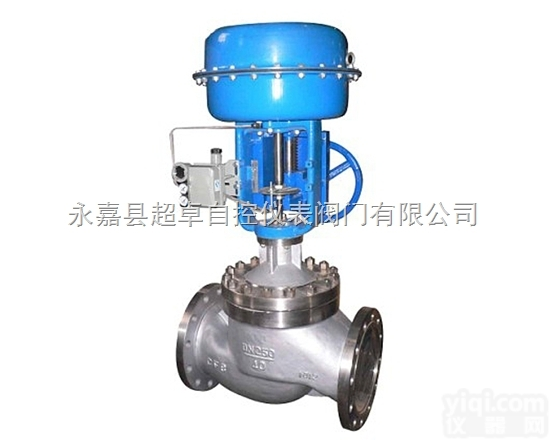

ZJHM气动薄膜套筒调节阀
- 供应商：永嘉县军康阀门制造有限公司
- 供应商报价：面议
- 标签：ZJHM气动薄膜套筒调节阀,-1,永嘉县军康阀门制造有限公司
产品库
1、调节机构主要技术参数
公称通径mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
阀座直径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
额定流量 | 直线 | 11 | 17.6 | 27.6 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
系数Kv | 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
公称压力MPa | 0.6,1.6,4.0,6.4 | |||||||||||
行程mm | 16 | 25 | 40 | 60 | ||||||||
流量特性 | 直线、等百分比 | |||||||||||
介质温度1 | -15～200(常温型）、-40～+250(常温型）、-40～450(中温型） | |||||||||||
法兰尺寸 | 铸钢法兰尺寸按JB79 | |||||||||||
法兰型式 | 法兰密封面型式按JB77,其中铸铁法兰按光滑式，铸钢法兰按凹式 | |||||||||||
阀体 | PN | 0.6, 1.6 | HT200 | |||||||||
材质 | (MPa) | 4.0, 6.4 | WCB(ZG230～450)、 ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti | |||||||||
阀芯材质 | 1Cr18Ni9、 0Cr18Ni12Mo2Ti | |||||||||||
上阀盖型式 | 普通式(常温型），热片式（中温型） | |||||||||||
可高调比R | 50：1 | |||||||||||
注：可为用户提供ANSI、JPI、JIS等国外法兰标准的产品，结构长度也可按用户需要确定。
2、 执行机构主要技术参数
ZH A -22 | ZH A -23 | ZH A -34 | ZH A -45 | |
有效面积cm2 | 350 | 350 | 560 | 900 |
行 程mm | 16 | 25 | 40 | 60 |
弹簧范围KPa | 80～240; 20～60; 60～100 | |||
3、性能指标
项 目 | 指标值 | 项 目 | 指标值 | ||||
基本误差％ | 不带定位器 | ±5.0 | 始 | 气关 | 不带定位器 | 始点 | ±5.0 |
终点 | ±2.5 | ||||||
带定位器 | ±1.0 | 带定位器 | 始点 | ±1.0 | |||
回 差％ | 不带定位器 | ≤3.0 | 终点 | ±1.0 | |||
气开 | 不带定位器 | 始点 | ±2.5 | ||||
带定位器 | ≤1.0 | 终点 | ±5.0 | ||||
死 区％ | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
终点 | ±1.0 | ||||||
带定位器 | ≤0.4 | 允许泄漏量L/h | 1X10-3X阀 额定 容量 | ||||
额定行程偏差％ | ±2.5 | ||||||
4、允许压差
6、外形尺寸
| DN | L | H | H1 | 质量（kg) | φA | |||||||
PN6 PN16 | PN40 | PN64 | 普通 | 高温 | PN6 | PN16 | PN40 | PN64 | PN6 PN16 | PN40 | ||
25 | 184 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | 285 | |
40 | 222 | 235 | 251 | 455 | 520 | 65 | 75 | 85 | 26 | 35 | ||
50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 10 | 47 | 66 | 360 | |
80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
200 | 600 | 615 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | |
250 | 650 | 670 | 690 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 |
300 | 740 | 770 | 800 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | |
7、主要零件材料
| 零件名称 | 材 料 | 温度范围 | 备 注 |
阀 体 | HT200 | -15～200℃ |
|
WCB | -20～425℃ |
| |
ZG1Cr18Ni9Ti | -40～550℃ |
| |
ZG0Cr18Ni12Mo2Ti | -40～600℃ |
| |
阀芯、阀座 | 1Cr18Ni9 | -40～550℃ |
|
0Cr18Ni12Mo2Ti | -40～550℃ |
| |
填 料 | 聚四氟乙烯 | -40～200℃ |
|
膜 片 | 橡胶夹增强涤沦织物 |
|
|
压缩弹簧 | 60Si2Mn |
|
|
膜 盖 | A3 |
|
|
