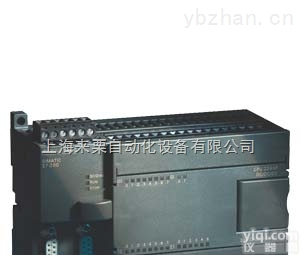

西门子siemens SIMATIC CPU226CN

6ES7 216-2AD23-0XB8

6ES7 216-2BD23-0XB8

供电电压

24 V DC

√

允许范围,下限(DC)

20.4 V

允许范围,上限(DC)

28.8 V

120 V AC

√

230 V AC

√

电源频率

·                                 允许的频率范围，上限

63 Hz

负载电压L+

·                                 额定值 (DC)

24 V

24 V

·                                 允许范围,下限(DC)

20.4 V

5 V

·                                 允许范围,上限(DC)

28.8 V

30 V

负载电压L1

·                                 额定值 (AC)

100 V; 100 - 230 VAC

·                                 允许范围，下限(AC)

5 V

·                                 允许范围，上限(AC)

250 V

·                                 允许的频率范围，下限

47 Hz

·                                 允许的频率范围，上限

63 Hz

输入电流

冲击电流，Z大

10 A; 28.8 V 时

20 A; 264 V 时

从电源L+，Z大

1050 mA; 150 - 1050 mA, 扩展模块输出电流 (DC 5V) 1000 mA

从电源L1，Z大

320mA; 40-160mA(240V); 80-320 mA(120V);扩展模块输出电流(5V DC)1000mA

编码器电源

24 V 编码器电源

·                                 24 V

√；允许范围： 15.4 至 28.8 V

√；允许范围： 20.4 至 28.8 V

·                                 短路保护

√；电子式，400 mA

√；电子式，400 mA

·                                 输出电流，Z大

400 mA

400 mA

后备电池

电池操作

·                                 后备时间，Z大

100 h; (40 °C时，Z小70h); 200天(典型值) 带电池模块选件

100 h; (40 °C时，Z小70h); 200天(典型值) 带电池模块选件

存储器

存储器模块数量(选件)

1; 可插入存储器模块，其内容与内置的EEPROM有区别，可另外存储配方、数据记录和其他文件

1; 可插入存储器模块，其内容与内置的EEPROM有区别，可另外存储配方、数据记录和其他文件

数据和程序存储器

·                                 数据存储器，Z大

10 KB

10 KB

·                                 程序存储器，Z大

24 KB；16 KB，有源运行时编辑时

24 KB；16 KB，有源运行时编辑时

后备

·                                 提供

有；程序: EEPROM 中的程序免维护，可通过CPU编程；数据: 通过PG/PC装载到DB1中的整个程序可在EEPROM中免维护，在RAM中的DB1数值、具有保持功能的存储器位、定时器、计数器等通过高能量电容器进行免维护；电池选件用于长期后备

有；程序: EEPROM 中的程序免维护，可通过CPU编程；数据: 通过PG/PC装载到DB1中的整个程序可在EEPROM中免维护，在RAM中的DB1数值、具有保持功能的存储器位、定时器、计数器等通过高能量电容器进行免维护；电池选件用于长期后备

CPU 处理时间

位运算，Z大

0.22 µs

0.22 µs

计数器、定时器及其保持性

S7 计数器

·                                 数量

256

256

·                                 其中通过电池可保持

o                                                        可调节

可以；通过高能电容或电池

可以；通过高能电容或电池

o                                                        下限

1

1

o                                                        上限

256

256

·                                 计数范围

o                                                        下限

0

0

o                                                        上限

32 767

32 767

S7 定时器

·                                 数量

256

256

·                                 其中通过电池可保持

o                                                        可调节

可以；通过高能电容或电池

可以；通过高能电容或电池

o                                                        上限

64

64

·                                 定时范围

o                                                        下限

1 ms

1 ms

o                                                        上限

54分钟；4个定时器： 1 ms 至 30 s; 16个定时器: 10 ms 至 5 s; 236个定时器: 100 ms 至 54 分钟

54分钟；4个定时器： 1 ms 至 30 s; 16个定时器: 10 ms 至 5 s; 236个定时器: 100 ms 至 54 分钟

数据区及其保持性

标志

·                                 数量，Z大

32 字节

32 字节

·                                 可保持

√；MB 0.0 至 MB 31.7

√；MB 0.0 至 MB 31.7

·                                 其中通过电池可保持

0-255，通过高能电容或电池，可调节

0-255，通过高能电容或电池，可调节

·                                 其中不通过电池可保持

EEPROM 中 0-112，可调节

EEPROM 中 0-112，可调节

硬件组态

扩展设备，Z大

7;只能使用 S7-22x 系列扩展模块。 扩展模块的使用数量取决于输出电流的限制。

7;只能使用 S7-22x 系列扩展模块。 扩展模块的使用数量取决于输出电流的限制。

可连接编程器/PC

SIMATIC PG/PC, 标准 PC

SIMATIC PG/PC, 标准 PC

扩展模块

·                                 模拟量输入/输出，Z大

35；Z多 28个输入和7个输出(EM)；或Z多0输入和14输出(EM)

35；Z多 28个输入和7个输出(EM)；或Z多0输入和14输出(EM)

·                                 数字量输入/输出，Z大

148; Z多128个输入和120个输出 (CPU + EM)

148; Z多128个输入和120个输出 (CPU + EM)

·                                 AS-Interface 输入/输出，Z大

62; AS-Interface A/B 从站(CP 243-2)

62; AS-Interface A/B 从站(CP 243-2)

数字量输入

数字量输入点数

24

24

m/p 读

√；可选，每组

√；可选，每组

输入电压

·                                 额定值 (DC)

24 V

24 V

·                                 "0"信号

0 至 5 V

0 至 5 V

·                                 "1"信号

Z小 15V

Z小 15V

输入电流

·                                 "1" 信号，典型值

2.5 mA

2.5 mA

输入延时(输入电压为额定值时)

·                                 对于标准输入

o                                                        可设定

√；全部

√；全部

o                                                        “0”～“1”时，Z小值

0.2 ms

0.2 ms

o                                                        从"0"到"1"，Z大

12.8 ms

12.8 ms

·                                 中断输入

o                                                        可设定

√；I0.0 至 I0.3

√；I0.0 至 I0.3

·                                 对于计数器／技术功能

o                                                        可设定

√；(E0.0 至 E1.5) 30kHz

√；(E0.0 至 E1.5) 30kHz

电缆长度

·                                 屏蔽电缆长度，Z长

500 m；标准输入： 500 m, 高速计数器: 50 m

500 m；标准输入： 500 m, 高速计数器: 50 m

·                                 非电缆长度，Z长

300 m;不能用于高速信号

300 m;不能用于高速信号

数字量输出

数字量输出点数

16；晶体管

16；继电器

短路保护

无；外部提供

无；外部提供

导致电路中断的电压极限

1 W

输出的开关能力

·                                 阻性负载时，Z大

0.75 A

2 A

·                                 灯负载时，Z大

5 W

200 W; 30 W DC; 200 W AC

输出电压

·                                 "1" 信号时,Z小

20 V DC

L+/L1

输出电流

·                                 “1”信号额定值

750 mA

2 A

·                                 “0”信号残余电流，Z大

10 µA

0 mA

阻性负载时输出延时

·                                 “0”～“1”，Z大值

15µs；标准输出，Z大(Q0.2-Q1.1)2µs；脉冲输出，Z大(Q0.0-Q0.1)2µs

10 ms；所有输出

·                                 “1”～“0”，Z大值

130µs；标准输出，Z大(Q0.2-Q1.1)10µs；脉冲输出，Z大(Q0.0-Q0.1)10µs

10 ms；所有输出

2输出并联

·                                 用于提高功率

√

X

开关频率

·                                 阻性负载时脉冲输出，Z大

20 kHz；Q0.0 ～ Q0.1

1 kHz

输出电流总和（每组）

·                                 Z高 40°C 时，Z大

6 A

10 A

·                                 水平安装

o                                                        Z高 55°C 时，Z大

6 A

10 A

电缆长度

·                                 屏蔽电缆长度，Z长

500 m

500 m

·                                 非电缆长度，Z长

150 m

150 m

继电器输出

运行时间

10 000 000; 机械寿命1000万,额定电压 100,000 下

模拟量输入

模拟电位计数量

2；模拟电位计；分辨率 8 位

2；模拟电位计；分辨率 8 位

编码器

可连接的编码器

·                                 2线制BERO

√

√

o                                                        允许静态电流（2线制BERO），Z大

1 mA

1 mA

第1个接口

接口类型

集成 RS 485 接口

集成 RS 485 接口

物理

RS 485

RS 485

功能性

·                                 MPI

√；作为 MPI 从站与 MPI 主站进行数据交换（S7-300/S7-400 CPU、操作员面板、触控显示屏、按钮面板）；在 MPI 网络中 S7-200 内部 CPU/CPU 通讯；传输速率： 19.2/187.5 Kbit/s

√；作为 MPI 从站与 MPI 主站进行数据交换（S7-300/S7-400 CPU、操作员面板、触控显示屏、按钮面板）；在 MPI 网络中 S7-200 内部 CPU/CPU 通讯；传输速率： 19.2/187.5 Kbit/s

·                                 PPI

有；具有PPI协议，用于编程功能、HMI功能(TD 200，OP)、S7-200 内部CPU/CPU通讯；传输速率9.6/19.2/187.5 kbit/s

有；具有PPI协议，用于编程功能、HMI功能(TD 200，OP)、S7-200 内部CPU/CPU通讯；传输速率9.6/19.2/187.5 kbit/s

·                                 串行数据交换

√；作为带中断能力的自由编程口，可以与第三方设备采用 ASCII 协议进行串行数据交换，传输速率： 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbit/s；也可将 PC/PPI 电缆用作 RS232/RS485 转换器

√；作为带中断能力的自由编程口，可以与第三方设备采用 ASCII 协议进行串行数据交换，传输速率： 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbit/s；也可将 PC/PPI 电缆用作 RS232/RS485 转换器

MPI

·                                 传输速率，Z大

187.5 kbit/s

187.5 kbit/s

·                                 Z小传输速率

19.2 kbit/s

19.2 kbit/s

第2个接口

接口类型

集成 RS 485 接口

集成 RS 485 接口

物理

RS 485

RS 485

功能性

·                                 MPI

√；作为 MPI 从站与 MPI 主站进行数据交换（S7-300/S7-400 CPU、操作员面板、触控显示屏、按钮面板）；在 MPI 网络中 S7-200 内部 CPU/CPU 通讯；传输速率： 19.2/187.5 Kbit/s

√；作为 MPI 从站与 MPI 主站进行数据交换（S7-300/S7-400 CPU、操作员面板、触控显示屏、按钮面板）；在 MPI 网络中 S7-200 内部 CPU/CPU 通讯；传输速率： 19.2/187.5 Kbit/s

·                                 PPI

有；具有PPI协议，用于编程功能、HMI功能(TD 200，OP)、S7-200 内部CPU/CPU通讯；传输速率9.6/19.2/187.5 kbit/s

有；具有PPI协议，用于编程功能、HMI功能(TD 200，OP)、S7-200 内部CPU/CPU通讯；传输速率9.6/19.2/187.5 kbit/s

·                                 串行数据交换

√；作为带中断能力的自由编程口，可以与第三方设备采用 ASCII 协议进行串行数据交换，传输速率： 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbit/s；也可将 PC/PPI 电缆用作 RS232/RS485 转换器

√；作为带中断能力的自由编程口，可以与第三方设备采用 ASCII 协议进行串行数据交换，传输速率： 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbit/s；也可将 PC/PPI 电缆用作 RS232/RS485 转换器

MPI

·                                 传输速率，Z大

187.5 kbit/s

187.5 kbit/s

·                                 Z小传输速率

19.2 kbit/s

19.2 kbit/s

集成功能

计数器数量

6; 高速计数器(每个30kHz), 32位(包括符号位)，可用作加/减计数器或可用来连接增量编码器(2个具有90°相位差的脉冲信号，Z大20kHz(A/B计数器))；可通过参数设置进行使能和对输入复位；当达到设定值时可进行中断(包括调用子程序)；可反向计数等

6; 高速计数器(每个30kHz), 32位(包括符号位)，可用作加/减计数器或可用来连接增量编码器(2个具有90°相位差的脉冲信号，Z大20kHz(A/B计数器))；可通过参数设置进行使能和对输入复位；当达到设定值时可进行中断(包括调用子程序)；可反向计数等

计数器频率(计数器)，Z大

30 kHz

30 kHz

报警输入点数

4；4个上升沿和/或4个下降沿

4；4个上升沿和/或4个下降沿

脉冲输出点数

2；高速输出，20KHz，带中断选件；脉冲宽度和频率调制选件

极限频率（脉冲）

20 kHz

光隔离

电隔离数字量输入

·                                 通道之间

√

√，光电耦合

·                                 通道间，每组通道数

13 和 11

13 和 11

电隔离数字量输出

·                                 通道之间

√，光电耦合

√；继电器

·                                 通道间，每组通道数

8 和 8

4、5 和 7

允许电势差

不同电路之间

500 V DC，24 V DC 和 5 V DC 之间

500 V DC，24 V DC 和 5 V DC 之间；1500 VAC，24 V DC 和 230 VAC 之间

环境条件

环境条件

其他环境条件，参见“S7-200系统手册”

其他环境条件，参见“S7-200系统手册”

工作温度

·                                 垂直安装，Z小

0 °C

0 °C

·                                 垂直安装，Z大

45 °C

45 °C

·                                 水平安装，Z小

0 °C

0 °C

·                                 水平安装，Z大

55 °C

55 °C

气压

·                                 允许范围，Z小

860 hPa

860 hPa

·                                 允许范围，Z大

1 080 hPa

1 080 hPa

相对湿度

·                                 运行时，Z小

5 %

5 %

·                                 运行时，Z大

95 %; RH class 2 符合 IEC 1131-2

95 %; RH class 2 符合 IEC 1131-2

防护等级

IP20

√

√

组态

编程

·                                 编程语言

o                                                        LAD

√

√

o                                                        FBD

√

√

o                                                        STL

√

√

·                                 指令集

位逻辑指令，比较指令，定时器指令，计数器指令，时钟指令，传输指令，表格指令，移位和循环移位指令，转换指令，程序控制指令，中断和通讯指令，逻辑堆栈指令，整数运算指令，浮点数运算指令，数字功能

位逻辑指令，比较指令，定时器指令，计数器指令，时钟指令，传输指令，表格指令，移位和循环移位指令，转换指令，程序控制指令，中断和通讯指令，逻辑堆栈指令，整数运算指令，浮点数运算指令，数字功能

·                                 程序处理

自由循环(OB1)，中断控制器，时间控制(1-255ms)

自由循环(OB1)，中断控制器，时间控制(1-255ms)

·                                 程序组织

1 OB, 1 DB,1 SDB 子程序，带/不带形参

1 OB, 1 DB,1 SDB 子程序，带/不带形参

·                                 子程序数量，Z多

64

64

专有技术保护

·                                 用户程序保护/口令保护

√；3级口令保护

√；3级口令保护

连接方式

插入式 I/O 端子

√

√

尺寸和重量

尺寸

·                                 宽

196 mm

196 mm

·                                 高

80 mm

80 mm

·                                 深

62 mm

62 mm

重量

·                                 重量，约

550 g

660 g
