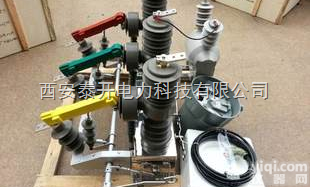

西安ZW32-12F智能分界看门狗开关

ZCW32-12高压真空自动重合器产品概述
ZCW32-12/630-20系列智能重合器是采用现代微电子技术和通讯技术等多种高新技术设计的新型高压交流自动重合器控制装置。它集保护、测量、控制、监测、通讯、远动等功能于一体，具有集成度高、配置灵活、界面友好等特点。广泛应用于城网和农网中，它对6kV~35kV高压架空线路上的柱上开关、分段开关、联络开关等一次设备进行控制操作，实现配电网故障定位、故障隔离和自动快速恢复非故障区域供电。
ZCW-12/630-20系列智能重合控制器适用于各类配电系统，无需后台即可实现配电网自动化的基本功能，也可作为后台系统的配网自动化终端设备，满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。可适用于城农网10kV线路的新建与改造，油田、矿山10kV配电线路，工矿企业10kV开闭和自动化铁路10kV干线等。

ZCW32-12高压真空自动重合器使用环境条件

1工作环境温度范围为-30℃~+70℃（宽温型-40℃~+85℃）。
2空气相对湿度在Z高温度时不超过50%，在温度较低时允许有较高的相对湿度，例如在+20℃时为90%，便考虑到由于温度的变化有可能会偶尔产生结露。

3大气压力：66kPa~108kPa。

4装置使用地点应无爆炸及易燃危险品、无损坏设备绝缘与腐蚀金属的气体及导电尘埃、无严重霉菌、无剧烈震动源，有防御雨、雪、风、沙、尘埃及静电的措施。

ZCW32-12高压真空自动重合器功能特点

1显示功能：采用LED数码管显示，方便设置和查询。

2测量功能：实时测量电压、电流等数据。同时监测、显示当前开关状态。

3保护功能：具有速断、限时速断、定时限或反时限过电流三段式保护功能。具有多条快慢特性的反时限动作曲线，电流值连续可调。

4重合功能：具有典型的“分- t1- 合分- t2 - 合分- t3 - 合分- 闭锁”工作特性。重合闸次数0～3次可自由选择，重合间隔时间自由设定。

5记录功能：可记录各种动作信息，详细记录动作发生的时间、故障形式等信息，并以中文方式显示备查。

6合闸锁定：当开关合闸到故障点上时，控制器自动快速分断开关，并闭锁开关。

7环网功能：单侧加电延时合闸，失电自动分闸，双侧加电不合闸。

8通讯功能：具有RS485/RS422通讯接口，可实现四遥，即遥控、遥测、遥信、遥调功能。

9控制功能：具备后备电源输出功能，即使在配网线路断电的情况下，仍可进行多次储能和分、合闸操作，实现自带电源保护操作。

ZCW32-12高压真空自动重合器主要参数

1工作电压/频率：AC220V/50Hz；

2输出电压/频率：AC220V/50Hz；

3输出容量：≥600W；

4过流可调门限：1.00A～99.99A连续可调（电流互感器二次侧值）；

5速断可调门限：1.00A～99.99A连续可调（电流互感器二次侧值）；

6模拟量测量误差: ≤±1%;

7延时时间误差: ≤±15mS;

8重合次数：0～3次；

9时限选择：定时限、反时限任选；

10遥控距离：≥30米。
