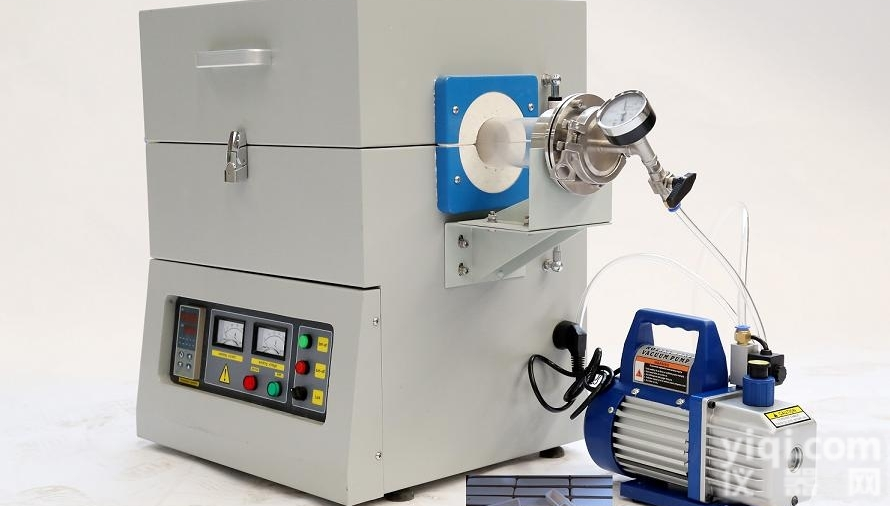

QSH-RTF系列 气氛管式炉，旋转管式炉，气氛实验炉，真空管式炉，高温管式炉

型号Type：QSH-RTF-1200T

炉管径:40/50/60/80/100/120/150mm

Furnacetube:Dia40/50/60/80/100/120/150mm

加热区长度：300/450mm

Heating zone length 300 / 450mm

Z高工作温度:1200℃

Max temperature :1200℃

工作温度:1100℃

Working temperature :1100℃

控温方式：51段可编程自动控制

Temperature control :51 segments programmable and PID auto control

升温速率: 0~30℃/分

Heating rate : 0～30℃/min

温控精度: ± 1℃

Temperature accuracy: ± 1℃

炉体可倾斜角度：0~30度

Furnace tilt angle : 0～30°variable

炉管旋转速度：0～7转/分钟

Tube rotating speed : 0~7RPM variable

额定功率:1.5-4KW

Rated Power :1.5-4KW

型号Type：QSH-RTF-1400T

炉管直径40/50/60/80/100/120mm

Furnace tube:Dia40/50/60/80/100/120mm

加热区长度：300/450mm

Heating zone length 300 / 450mm

Z高工作温度:1400℃

Max temperature :1400℃

工作温度:1300℃

Working temperature :1300℃

控温方式：51段可编程自动控制

Temperature control :51 segments programmable and PID auto control

升温速率: 0~30℃/分

Heating rate : 0～30℃/min

温控精度: ± 1℃

Temperature accuracy: ± 1℃

炉体可倾斜角度：0~30度

Furnace tilt angle : 0～30°variable

炉管旋转速度：0～7转/分钟

Tube rotating speed : 0~7RPM variable

额定功率：3-9KW

Rated Power :3-9KW

提示符

输入数据

意义

C 01

0

起始温度值

t 01

60

从0~300℃的升值时间为60分钟

C 02

300

*个目标温度值

t 02

10

300℃保温时间10分钟

C 03

300

第二个目标温度值

t 03

240

从300~1500℃的升值时间为240分钟

C 04

1500

第三个目标温度值

t 04

30

1500℃恒温时间10分钟

C 05

1500

第四个目标温度值

t 05

260

从1500~200℃的升值时间为260分钟

C 06

200

第五个目标温度值

t 06

－121

程序运行结束，自然降温

故障现象

故障原因

排除方法

打开控制电源开关Lock无电源指示

控制线路FU1 4A保险丝断

检查有无短路排除后更换保险丝

绿色Power指示灯灭，红色Open circuit指示灯亮。

主电路FU2 32A保险丝断

检查有无短路排除后更换保险丝

电压Z大，无电流。

硅钼棒断裂

更换硅钼棒

仪表SV交替显示OraL

热电偶断路

更换热电偶

仪表SV交替显示HIAL

炉体超过上限温度1700℃仪表起保护

温度降至安全温度后仪表自动恢复正常（检查超温原因）

电源及硅钼棒都正常，但炉体不能升温

控制线路损坏

通知专业维修人员。
