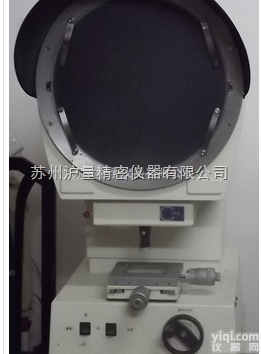

产品特点

 1、适用于小零件轮廓快速测量；

2、现代造型设计，结构紧凑，操作方便；

3、非球面聚光照明，视场明亮均匀，图像清晰；

4、QL排热系统，散热效果好，性能稳定；

5、采用长寿命照明光源。

 产品用途

 本仪器能GX地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件，该仪器广泛地应用于机械制造业，仪器仪表和钟表行业有关厂矿的计量室和车间。

 技术参数

 1、投影屏：

投影屏尺寸（mm）：φ300

投影屏旋转范围：0°～360°

旋转角度准确度：6′

2、物镜： 放大倍率10×、20×、50×、100×

          物方视场φ30mm、φ15mm、φ6mm、φ3mm

      物方工作距离75.2mm、69.6mm、27.0mm、26.2mm

3、工作台

X坐标行程0～50mm  分划值0.01mm

Y坐标行程0～50mm  分划值0.01mm

Z坐标行程0～60mm （调焦行程）

工作台Z大载重：10kg

圆工作台旋转范围：0°～360°

圆工作台旋转分划值：1°

游标分划值：2′

X、Y坐标示值准确度（20+L/25）μm，其中L为测量长度，单位：mm

4、照明光源：

5、透射照明12v 100w卤钨灯

  反射照明24v  150w卤钨灯

6、外形尺寸：480×780×1150mm

7、仪器重量：110kg
