FPE1000-11E1 气动对夹蝶阀（EPDM蝶阀）配电磁阀

气动对夹蝶阀（EPDM蝶阀）配电磁阀

气动执行器

l 基本参数：

l 工作条件

² 自润滑，高寿命

² 出厂测试

l 旋转调整角度：0~90°

² 从型号FP-DA52~FP-DA140

1.标准品可通过调整气室外部的螺钉，可在顺时针和逆时针两个方向均调整±5°

2.调节凸轮可进行人工调节

3.带标准可视位置指示器

² 从型号FP-DA160~FP-DA270

1.标准品通过调节端盖上的螺钉可在逆时针方向调整±5°

2.如要求亦可提供顺时针方向调整±5°的零件

l 外部连接

² 顶部连接：符合NAMUR标准

² 电磁阀连接：符合NAMUR标准

² 底部标准：ISO5211-DIN3337

1.端盖

² 材质：压铸铝

² 标准品为聚酯粉末涂层

² 如环境所需，亦可采用镀镍防腐处理

2.弹簧组件

² 标准品经过磷酸盐化处理

² 高强度和高可靠性

² 可适合不同的气源压力和扭矩值要求

² 长安全螺栓，易于拆除

² 相同的DA/SR系列，其壳体尺寸相同

3.安装螺钉

² 标准材质为不锈钢

4.钢制齿轮轴

² 标准品为标准镀镍，以防腐

² 防腐环境可选用不锈钢材质

² 防脱出式设计

5.缸体

² 材质：挤压铝，按UNI6060标准加工而成

² 内表面为阳极硬化处理，标准品光洁度可达40μm

² 内表面的加工精度较高，所以耐磨性高，而且抗腐蚀

² 低摩擦，高寿命

² 特殊表面处理为镀镍或树脂涂层

6. POM材质活塞导向件

² 接触面积大

² 自润滑，低摩擦

² 长寿命

7.密封

² 标准密封材质：NBR（橡胶）

² 高温密封材质：VITON（氟橡胶）

² 低温密封材质：SILON（硅橡胶）

8.活塞

² 材质：压铸铝

² 依据要求可进行镀镍处理

l 双齿轮齿条式设计

² 扭矩输出恒定

² 结构紧凑

² 受力均衡

² 可靠的强度设计，确保长寿命

对夹蝶阀

说明：

质量非常高的工业蝶阀。通过 EN 10204 3.1认证。

双断轴阀板，密封面球形设计，确保低扭矩，大流量，长寿命.

ISO 5211 上法兰可直接安装执行器(气动执行器或电动执行器)

阀座硫化在硬靠背上，确保橡胶不变形。

多标准校正孔适合国标、美标、英标、日标多标准法兰：

DN40-DN300, PN10/16/ANSI150, BS10 TABLE D/E

DN350-DN600, PN10 or ANSI150, BS10 TABLE D/E.

*的缓冲坡阀座，实现中线蝶阀结构，偏心蝶阀效果，阀板与阀座之间无摩擦。

不锈钢或碳钢制成的耐用手柄。

3片式滑动轴承，减少摩擦，延长使用寿命。

概括：

尺寸/压力：

DN40 - DN300 = PN16

DN350 - DN600 = PN10

阀体表面：聚酯纤维, RAL9006, 100μ

阀门结构长度：EN558-1

操作方式：手柄、蜗轮箱、执行器(气动执行器, 电动执行器)

法兰标准：

DN40-DN300, PN10/16/ANSI150

BS10 TABLE D/E, JIS 10K, 16K

DN350 -DN600 PN10 、ANSI150 BS10 TABLE D/E

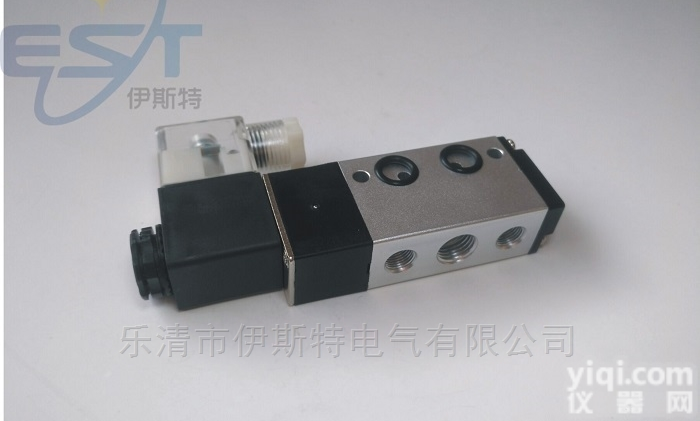

附件1 配有FLXC-2/5两位五通单电控贴板式电磁阀

FLX系列电磁阀适用于所有的FLO系列的气动执行器，不需要额外的管道。

特点和优点：

先导式电磁阀技术

两位三通（适用于弹簧复位作用气动执行器）、两位五通（适用于双作用气动执行器）

集成手动操作按钮

LED 电源指示灯 (标准)

快速响应时间 (Z多4次/每秒)

连续工作周期

适用于各种气动执行器的应用，包括石油化工，纸浆和造纸，灌装设备，食品加工和水处理。

适用于FLO系列的弹簧复位和双作用气动执行器。

采用专用的O型圈，无需二次润滑。

内部使用高耐磨轴封，稳定的寿命.保证寿命为1200万次。

多种电压和工作方式可供选择

不同的表面处理，螺纹类型( BSPP，BSPT， NPT)可选

设计手动开关，可在断电后就地测试。
