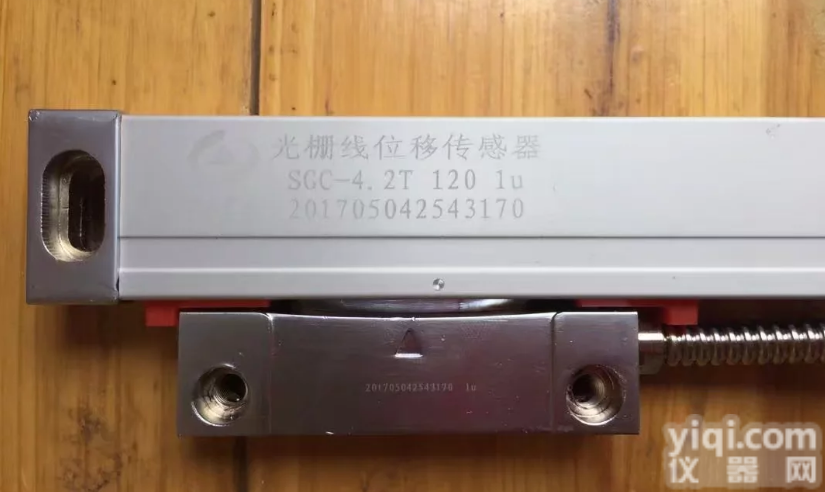

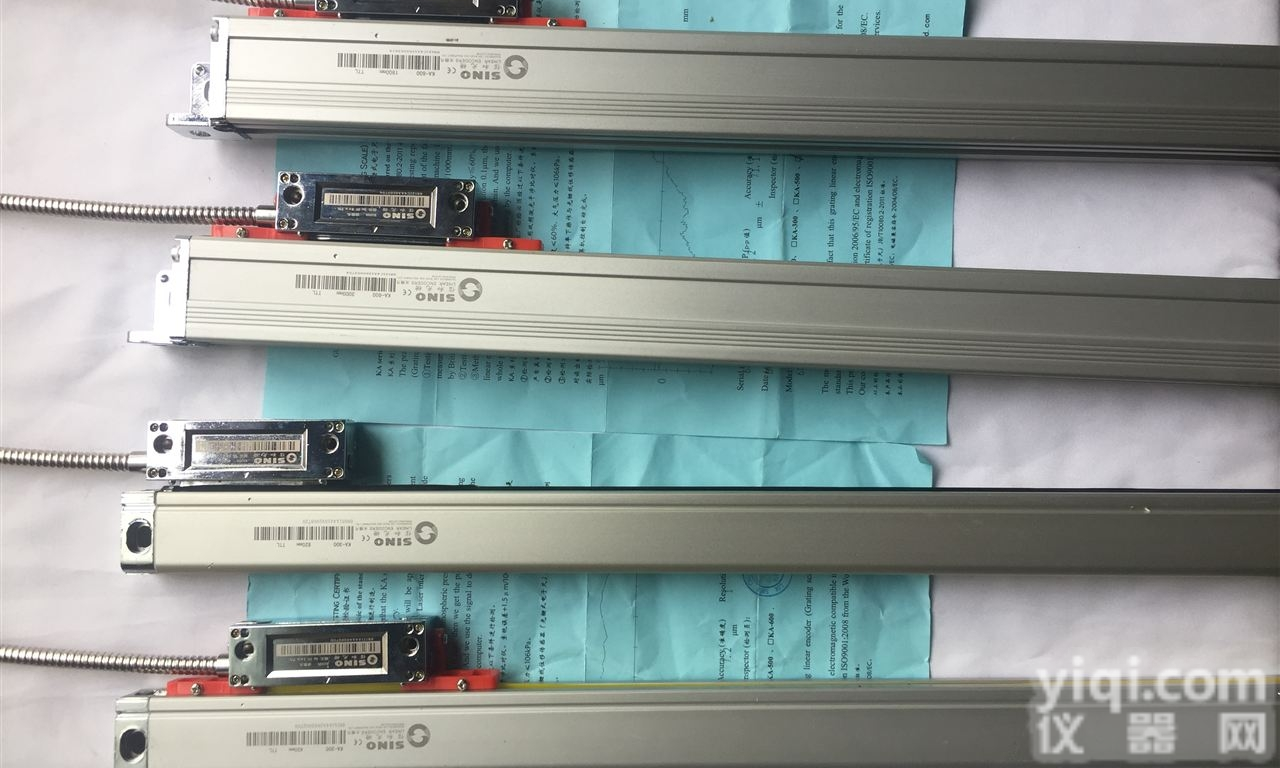

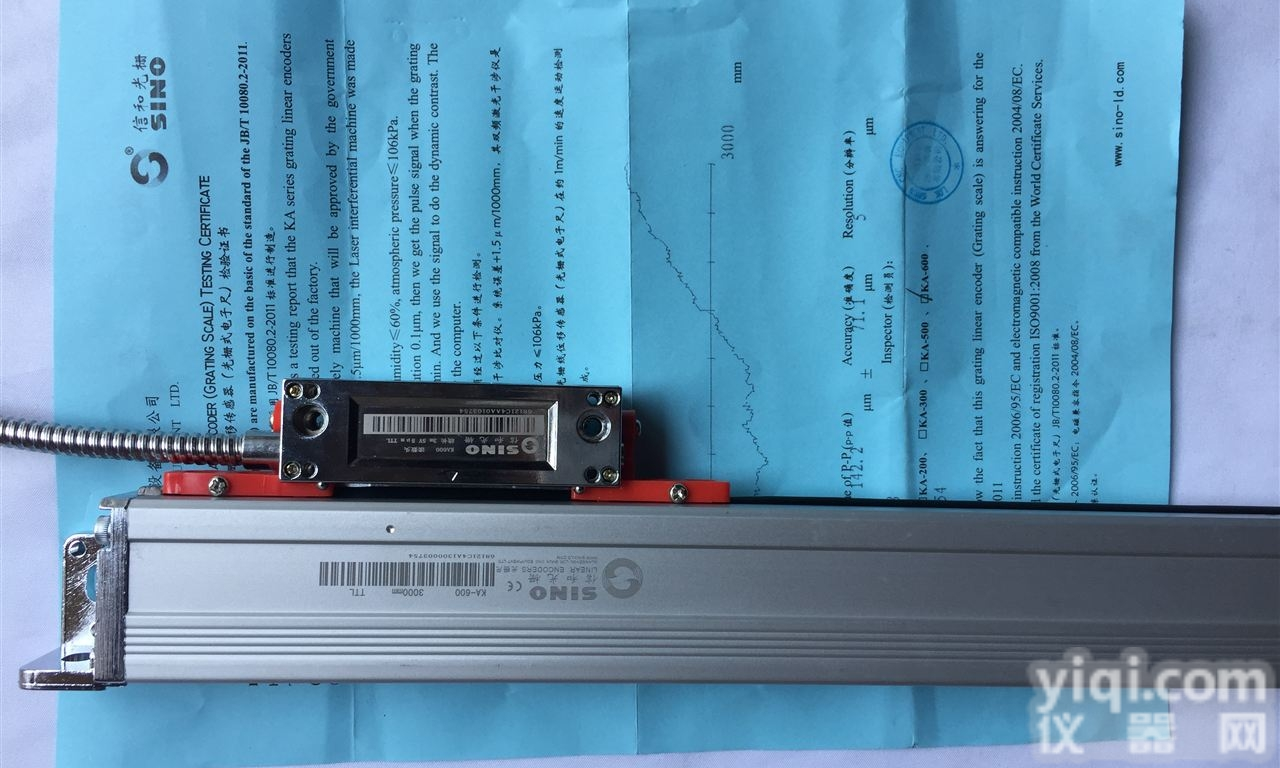

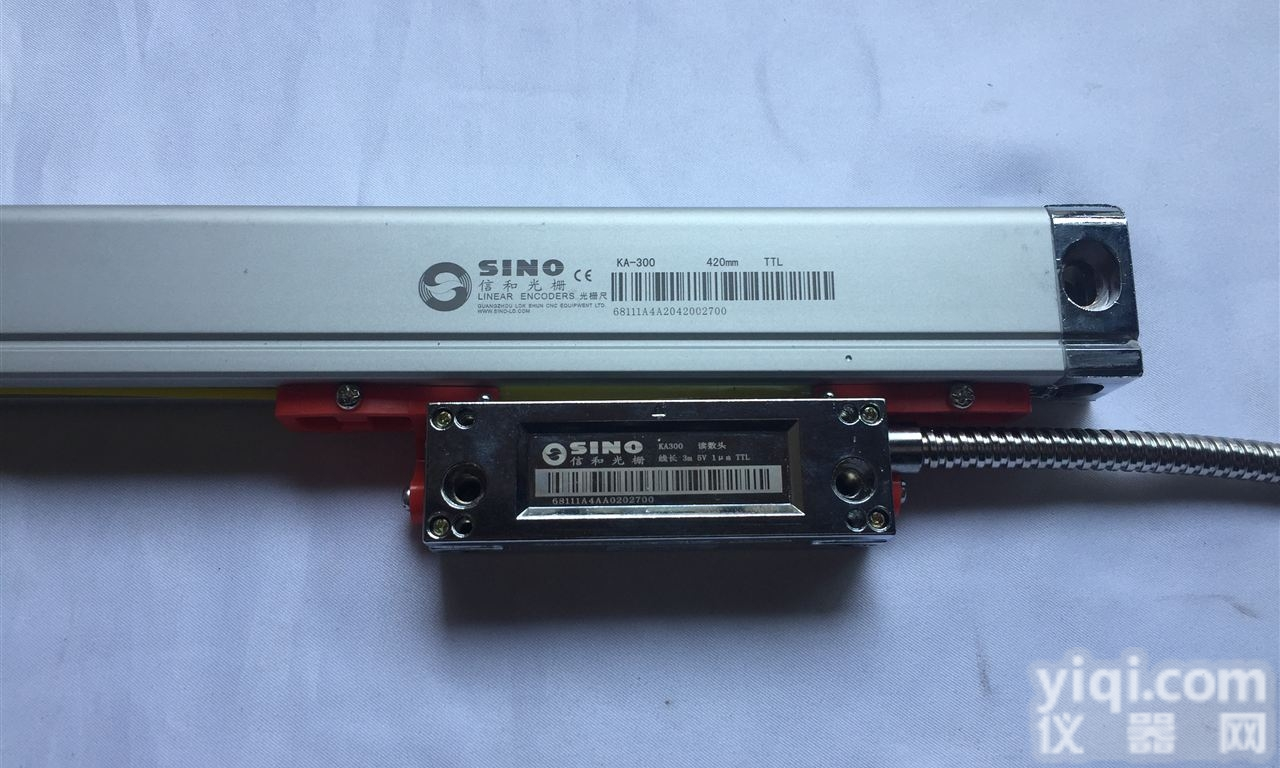

电火花光栅尺维修

故障现象

故障原因

故障排除

数显表不显示

1、是否接通电源

1、检查电压线，然后接通电源，如果不行维修数显表

2、是否合上

2、合上电源开关 ，如果不行维修数显表

3、是否使用合适的电源电压

3、电源电压供应在60-260V之间 ，如果不行维修数显表

4、光栅尺内部电压短路

4、拔下光栅尺接头 ，如果不行维修数显表

数显表外壳带电

1、机床、数显表外壳是否接地

1、机床、数显表表外壳应良好接地 ，如果不行维修数显表

2、220V电源是否对地漏电

2、检查220V电源 ，如果不行维修数显表

数显表有一轴不计数

1、与另一轴的光栅尺对调操作，是否再不计数

1、若计数正常则是光栅尺故障；若计数仍不正常则是数显表故障 ，如果不行维修数显表

1、数显表处于某种特殊功能时

2、退出特殊功能 ，如果不行维修数显表

数显表计数出错，显示的操作距离与实际距离不符

1、机床、数显表是否良好接地

1、机床、数显表应良好接地 ，如果不行维修数显表

2、机床自身精度不良

2、检修机床设备 ，如果不行维修数显表

3、机床的运行速度过快

3、降低机床运行的速度 ，如果不行维修数显表

4、光栅尺安装不良，精度不够

4、重装光栅尺，打好水平 ，如果不行维修数显表

5、数显表与光栅尺分辨率不符

5、重置数显表的分辨率 ，如果不行维修数显表

6、操作尺寸单位与公英制不符

6、转换公/英制显示 ，如果不行维修数显表

7、数显表线性误差补偿设置不当

7、重置数显表的线性误差补偿 ，如果不行维修数显表

8、光栅尺超出使用范围，读数头撞坏

8、维修光栅尺

光栅尺不计数

1、光栅尺超出长度使用范围，读数头撞坏

1、维修光栅尺

2、光栅尺读数头摩擦尺壳堆积铝屑

2、维修光栅尺

3、光栅尺读数头与尺体间隙大

3、维修光栅尺

4、光栅尺金属管件损坏，造成内部线路短路或断路

4、维修光栅尺

光栅尺有时不计数

1、光栅尺的小车体与钢球分离

1、维修光栅尺

2光栅尺读数头内光栅玻璃磨损

2、维修光栅尺

3、光栅尺尺壳内光栅玻璃上有脏物

3、维修光栅尺

4、光栅尺读数头内小车钢丝弹性不够

4、维修光栅尺

光栅尺计数不准（不能归零）

1、光栅尺安装不合理，精度不够

1、重装光栅尺，打好水平

2、长期使用，机床振动使固定读数头或尺身的螺丝松动

2、上紧所有的固定螺丝

3、机床自身精度不准

3、检修机床设备

4、数显表的分辨率与光栅尺不符

4、重置数显表的分辨率
