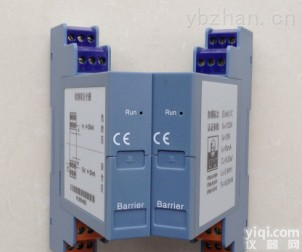

MSB304 热电阻输入温变隔离栅

MSB304热电阻温变隔离栅
MSB304热电阻温变隔离栅功能
接收危险场所的Pt100、Cu50、Cu100、Pt50或其他类型的热电阻信号，经过线性化处理，变换成与温度成线性的标准信号，输出给安全区域。隔离栅限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。
MSB304热电阻温变隔离栅型号规格
防爆技术指标
防爆标志：[Exia]ⅡC
认证参数：(端子7/9、8/9间)
Um=250V    Uo=6.6V
Io=68mA    Po=99mW
Co=15μF   Lo=7mH
MSB304热电阻温变隔离栅其他技术指标
工作电源：24VDC±10%
输入信号：Cu50、Pt100
输出信号：直流电流或电压信号
功    耗：≤1.0W(1路20mA输出)
≤1.5W(2路20mA输出)
输出负载：电流输出，≤350Ω
电压输出，≥5KΩ
转换精度：±0.2%F.S(△R>40Ω)
          ±0.4%F.S(40Ω≥△R≥20Ω)
温度漂移：±100ppm/℃
绝缘强度：输入/输出，≥2000VAC(1min)
输入/电源，≥2000VAC(1min)
输出/电源，≥1000VAC(1min)
绝缘电阻：输入/输出/电源，≥100MΩ(500VDC)
工作条件
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa
