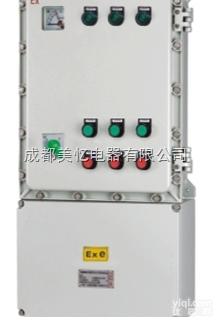

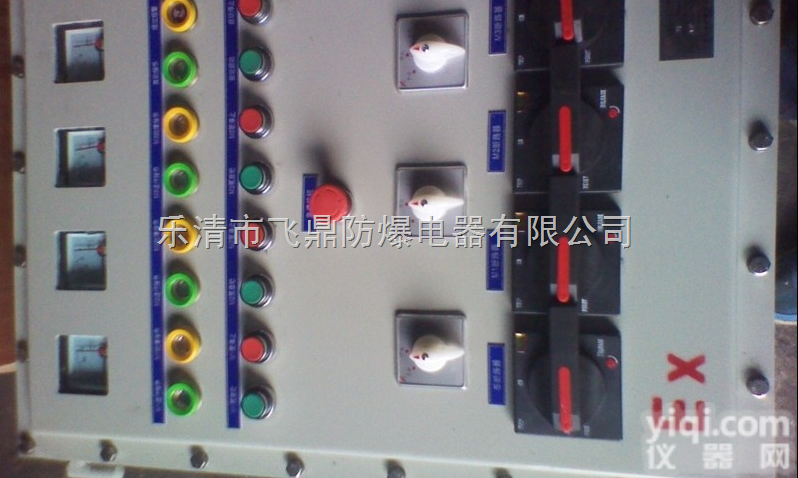

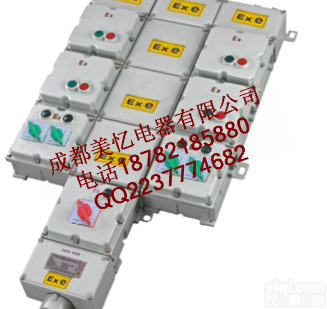

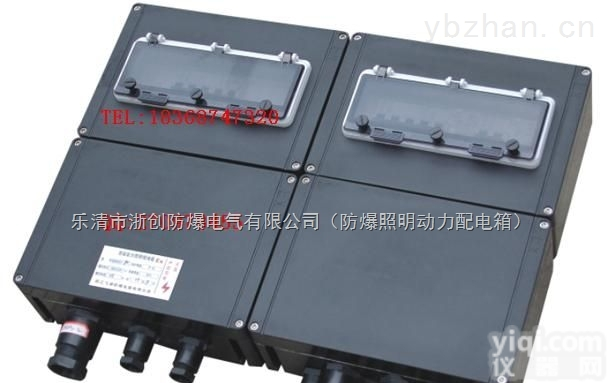

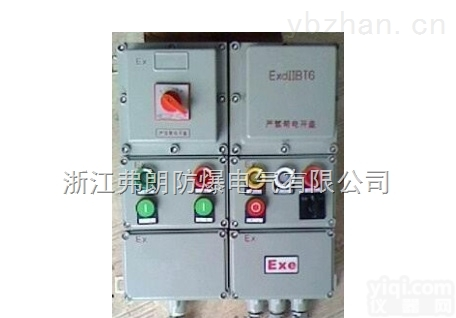

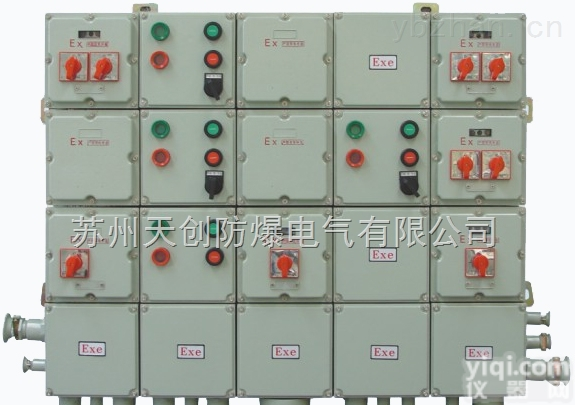

BXQ51系列防爆动力（电磁起动）配电箱（IIB、IIC）
111
适用范围
适用于1区、2区危险场所；
适用于ⅡA、ⅡB、IIC类爆炸性气体环境； 适用于爆炸性气体混合温度：T1~T6； 广泛用于石油开采、练油、化工、等危险环境及海洋石油平台、油轮等危险场所工作及场景照明之用。
注：要求IIC类或户外使用时请注明
产品特点
本产品外壳采用ZL102铝合金压铸或钢板焊接成型，表面高压静电喷塑，配不锈钢外露紧固件，产品外形美观。
防爆动力（电磁起动）配电箱采用复合型，模块结构，各回路可根据需要自由组装，一般开关箱采用隔爆型结构，母线箱出线箱采用增安型结构.
内装元件可根据用户要求配置，可在箱面或远程操作，也可两地操作，具有分断、过载、失压保护和短路自动切断功能。
可根据客户要求特制，如加装电涌保护器、电流表、电压表等，外可配挂锁金属手柄。
适用于控制多台电动机， 各个支路均配断路器保护，还可为照明或仪表配出电源。
钢管或电缆布线均可.
符合GB3836-2000,IEC60079标准要求
型号含义
主要技术参数
回路数
|
额定电压（V）
|
总开关电流（A）
|
支路电流（A）
|
防爆标志
|
防护等级
|
防腐等级
|
2、3、4、6、8
| 380
| ≤400
| ≤160
| Exde II BT6
* Exde II CT6
| IP54
* IP55
| WF1
|
产品结构
规格
|
内装元件
|
结构类型
|
备注
|
支路电流小于63A
| 小型断路器交流接触器，万能转换开关，热继电器。
| 采用模块式结构，实现多回路自由组合。
|
进线线口数量及规格根据用户要求制定
|
支路电流大于63A
| 塑壳断路器,交流接触器,万能转 换开关,热继电器.
| 采用大壳体组合
|
外形举例及原理图
订货须知
订货时应严格按照型号含义详细注明防爆配电箱的回路数,各回路相应的电流数以及断路器的极数,若带漏电功能,则还需注明;若带总开关,则注明总开关的电流数及极数,并注明进出线方向,理出线规格及相应的数量
如无特殊要求，产品出厂时为壁式安装。
订货时请提供电气原理图及元件清单
