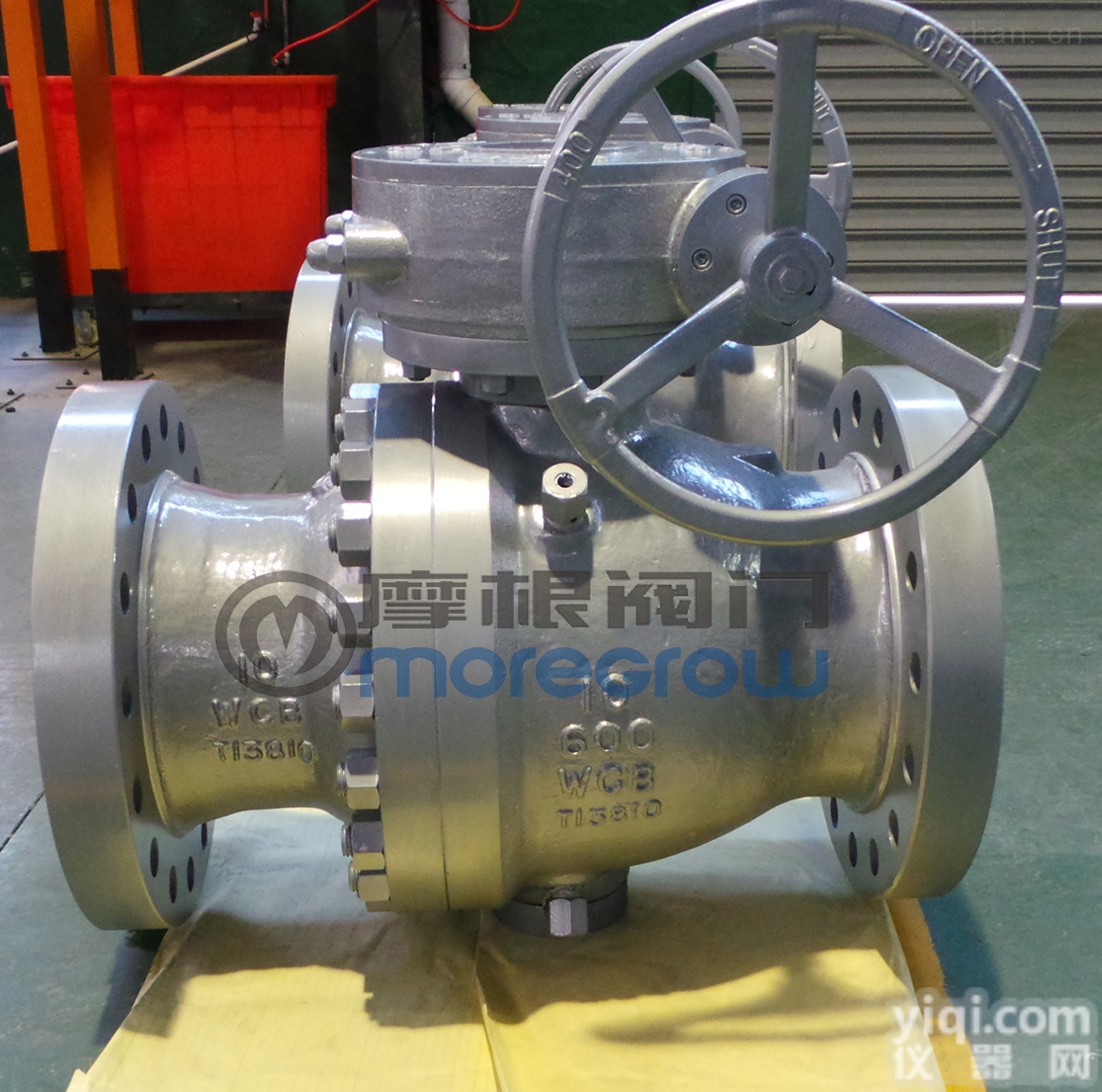

Q347F Q347F蜗轮固定式铸钢球阀
- 型号：Q347F
- 产地：温州
- 供应商：温州巨华阀门制造有限公司
- 供应商报价：面议
- 标签：Q347F蜗轮固定式铸钢球阀,100,温州巨华阀门制造有限公司
产品库
它的大枢轴结构保证在高压下准确的球体ZX位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到Z小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
固定蜗轮铸钢球阀主要性能规范
| 试验压力（>Mpa) | 公称压力（>Mpa) | 压力级（>Class) | |||||||||||
| >1.6 | >2.5 | >4.0 | >6.4 | >10.0 | >16.0 | >25.0 | >150 | >300 | >400 | >600 | >900 | >1500 | |
强度试验 | >2.4 | >3.8 | >6.0 | >9.6 | >15.0 | >24 | >37.5 | >3.1 | >7.8 | >10.2 | >15.3 | >23.1 | >38.4 |
| 密封试验 | >1.8 | >2.8 | >4.4 | >7.0 | >11.0 | >17.6 | >27.5 | >2.2 | >5.6 | >7.5 | >11.2 | >16.8 | >28.1 |
| 气密试验 | >0.5-0.7 | ||||||||||||
| 工作温度 | >PTEE≤150℃ PPL E≤300℃ 碳纤>≤350℃ | ||||||||||||
| 适用介质 | >C：水、油、蒸气> P：硝酸类（温度>≤200℃ ）> R：醋酸类（温度>≤200℃ ） | ||||||||||||
固定蜗轮铸钢球阀主要零件材质
| 零件名称 | 材料 | |||
| 材料代号 | Ｃ | Ｌ | Ｐ | Ｒ |
| 阀体 阀盖 | >WCB | >ZGOOCr17Ni14Mo2(CF3M) | >ZG1Cr18Ni9Ti(CF8) | >ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球体 | >2Cr13 | >ZGOOCr17Ni14Mo2(CF3M) | >ZG1Cr18Ni9Ti(CF8) | >ZG1Cr18Ni12Mo2Ti(CF8M) |
| 阀杆 | >2Cr13 | >316L | >1Cr18Ni9Ti(304) | >1Cr18Ni12Mo2Ti(316) |
| 阀座密封面 | >PTFE、碳素纤维＋>PTFE、对位聚苯 | |||
| 螺柱 螺母 | >35 35CrMoA(B7) 45(2H) | >2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
| 填料 | Ｖ型>PTFE、柔性石墨 | |||
