BXM(D)53系列 防爆照明（动力）配电箱

BXM(D)53系列防爆照明（动力）配电箱（IIC）
1
1
1
适用范围适用于1区、2区危险场所； 适用于ⅡA、ⅡB、IIC类爆炸性气体环境；
适用于爆炸性气体混合温度：T1~T6；
广泛用于石油开采、练油、化工、等危险环境及海洋石油平台、油轮等危险场所工作及场景照明之用。 注：要求IIC类或户外使用时请注明产品特点本产品外壳采用ZL102铝合金压铸或钢板焊接成型，表面高压静电喷塑，配不锈钢外露紧固件，产品外形美观。

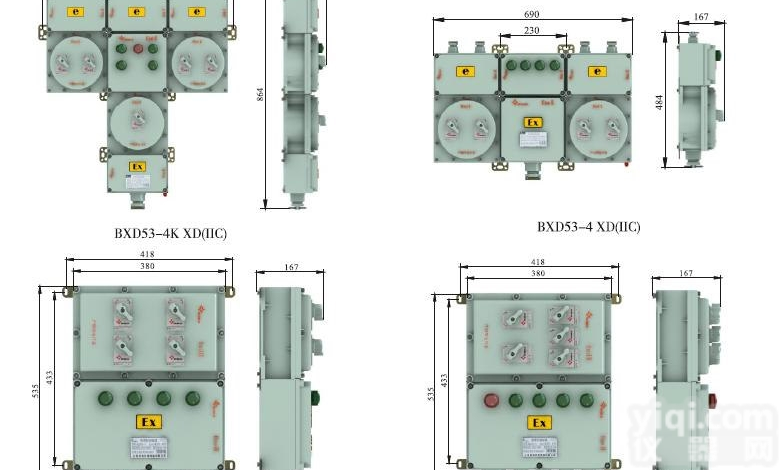

外形举例及原理图订货须知订货时应严格按照型号含义详细注明防爆配电箱的回路数,各回路相应的电流数以及断路器的极数,若带漏电功能,则还需注明;若带总开关,则注明总开关的电流数及极数,并注明进出线方向,理出线规格及相应的数量
如无特殊要求，产品出厂时为壁式安装。
订货时请提供电气原理图及元件清单
BXM(D)53系列防爆照明（动力）配电箱采用复合型，模块结构，各回路可根据需要自由组装，一般开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构
内装元件可根据用户要求安装高分断路器或塑壳式断路器。如DZ47、C65、CM1等。
可根据客户要求特制，如加装电涌保护器、电流表、电压表等，外可配挂锁金属手柄。
适用于照明和动力线路，具有分断、过载、失压保护和短路自动切断功能
钢管或电缆布线均可.
符合GB3836-2000,IEC60079标准要求型号含义
主要技术参数

型号

额定电压 （V）

主回路额定电流 （A）

支路数

主回路总开关数 （台）

支路额定电流（A）

防爆标志

管螺纹

进线口螺纹 （G"）

防护等级

防腐等级

进线

出线

进线

出线

BXM(D)53-4

380 220

63～250

4

1

Exde II BT6 * Exde II CT6

G11/4" ～ G3"

G1/2" ～ G1 1 /2"

ф12 ～ ф56

ф8 ～ ф26

IP55 * IP65

WF1

BXM(D)53-6

6

3

BXM(D)53-8

8

5

BXM(D)53-10

10

10

BXM(D)53-12

12

15

BXM(D)53-4K

4

1

20

BXM(D)53-6K

6

25

BXM(D)53-8K

8

32

BXM(D)53-10K

10

40

BXM(D)53-12K

12

50、60

产品结构

规格	内装元件	结构类型	备注
支路电流小于63A	小型断路器交流接触器，万能转换开关，热继电器。	采用模块式结构，实现多回路自由组合。	进线线口数量及规格根据用户要求制定
支路电流大于63A	塑壳断路器,交流接触器,万能转 换开关,热继电器.	采用大壳体组合
