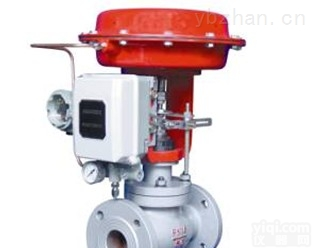

ZXSP 菜油专用调节阀，专业气动薄膜角形单座调节阀系列直销

产品信息

上海闵家店实业有限公司    品种齐全    质量优良     厂家直销     信誉保证

  ：   ：闵建江   ：1808723490@163.



菜油专用调节阀，专业气动薄膜角形单座调节阀系列直销采用顶导向结构，配用多弹簧薄膜执行机构。具有结构紧凑、重量轻、动作灵敏、压降损失少、阀容量大、流量特性精确、拆装方便等优点。

菜油专用调节阀，专业气动薄膜角形单座调节阀系列直销广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。角阀专用于介质粘度大、易结晶、含有悬浮颗粒、90°弯接处，由于角形单座阀阀体无死角，便于吹扫，因此特别多用于食品工业中。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型、低温型、高温散热型等多个品种。

主要零件材料

零件名称

材 料

阀体、阀盖

WCB( ZG230-450) WCC(ZG270-500) WC6(ZG15Cr Mo)
CF8(304) CF8M(316) CF3(304L) CF3M(316L)

阀芯、阀座

304(0Crl8N i9) 316(0Cr17Ni12Mo2) 316L(00Cr17Ni14Mo2)
并堆焊司太莱合金 17-4PH(沉淀硬化型不锈钢)

填料

PTFE(聚四氟乙烯) (增强聚四氟乙烯) Grafoil(柔性石墨)

密封垫片

PTFE、柔性石墨夹金属

阀杆

304 316 316L 17-4PH

注：可根据工况选用其它材料

    主要技术参数

公称通径 DN(mm)

20

25

32

40

50

阀座直径 dn(mm)

10

12

15

20

10

12

15

20

25

32

32

40

32

40

50

额定流量
系数(KV)

直线

1.8

2.8

4.4

6.9

1.8

2.8

4.4

6.9

11

17.6

17.6

27.5

17.6

27.5

44

等百分比

1.6

2.5

4.0

6.3

1.6

2.5

4.0

6.3

10

16

16

25

16

25

40

额定行程 L

16

25

膜片有效面积 Ae(cm2)

280

400

公称通径 DN(mm)

65

80

100

125

150

200

250

阀座直径 dn(mm)

65

65

80

65

80

100

125

125

150

150

200

250

额定流量
系数(KV)

直线

69

69

110

69

110

176

275

275

440

440

690

1100

等百分比

63

63

100

63

100

160

250

250

400

400

630

900

额定行程 L

40

60

100

膜片有效面积 Ae(cm2)

600

1000

1600

公称压力 PN

MPa

1.6，2.5，4.0 ，6.4(6.3)/2.0， 5.0， 11.0

Bar

16， 25， 40， 64(63)/20， 50， 110

Lb

ANSI：Class150、Class300、Class600

固有流量特性

直线、等百分比

固有可调比(R)

50

弹簧(信号)范围 Pr(KPa)

20～100、40～200、80～240、(20～60、60～100)

气源压力 Ps(MPa)

0.14 / 0.25 / 0.3

允许泄漏量

硬阀芯：Ⅳ级(10-×Kv) 软阀芯：Ⅵ级见 GB/T4213-92

工作
温度
t(℃)

常温型



-20～200、-40～250、-60～250

散热型

代号：S

-40～350、-60～350

高温型

代号：G

350～550(选用高温材料)

低温型

代号：D

D0：-60～-100、D1：-100～-200、D2：-200～-250

调节切断型

代号：Q

-40～150(阀芯夹增强 PTFE)(特殊情况下采用)



注： 弹簧范围：气开式优先选用40-200Kpa及80-240Kpa；气闭式优先选用20-100Kpa及40-200Kpa
② 工作温度划分是根据阀体材料的压力-温度等级(GB/T12224-2005)、使用工况、阀门的密封件材料等综合因素来划分的，各国划分是有细微区别的
