WXS-J2468-1型 音频功率放大器示教板

音频功率放大器示教板    型号：WXS-J2468-1型
一、概述
WXS-J2468-1型音频功率放大器示教板是一种中学物理电学教学实验，及中等专业技术学校电子技术专业教学实验使用的专用实验示教板。
由于该仪器是以实验示教板方式设计，所以示教板须与WXS-J1202型高中学生电源或WXS-J1209型教学电源配套使用，再配套WXS-J2462型低频信号发生器、WXS-J0412-1型晶体管毫伏表，及WXS-J2458型教学示波器便可以完成有关方面的实验。

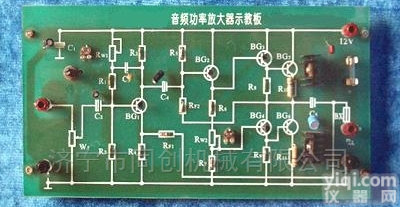

该示教板由于采用了电路原理图直接印刷在电路板上，且电子元器件是对应电路原理图的相应位置直接焊接在电路板上，使得教学实验为方便。一目了然。
    二、主要技术指标
    2-1、使用电源电压：直流6V～20V；
    2-2、输出功率：2～5W；
    2-3、输出阻抗：8Ω；
    2-4、频率响应：40Hz～10KHz <3dB；
    2-5、失真度：  <3%；
    2-6、信噪比：  45dB（电源纹波压<10mv）；
    2-7、工作环境：温度：-10℃～+40℃；
                   相对湿度：<85%；
    2-8、外形尺寸：280×150mm2。
