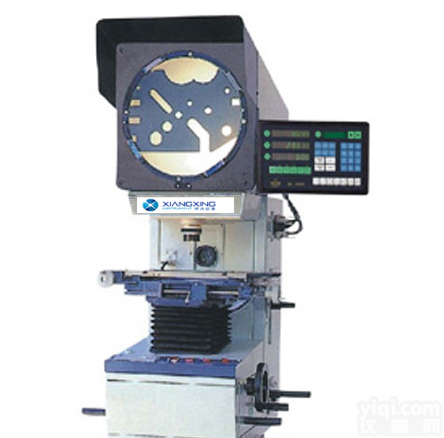

CPJ-302Z RATIONAL万濠投影仪-CPJ302Z高精度轮廓投影仪
- 型号：CPJ-302Z
- 产地：台湾
- 供应商：苏州泽升精密机械仪器有限公司
- 供应商报价：面议
- 标签：RATIONAL万濠投影仪-CPJ3025AZ高精度轮廓投影仪,30000,苏州泽升精密机械仪器有限公司
产品库
RATIONAL万濠投影仪-CPJ302Z高精度轮廓投影仪能GX率地较高精度地检测各种形状复杂零件的轮廓、截面和表面形状。例如，检测样板、冲压零件、凸轮、螺纹、齿轮、丝攻等。RATIONAL万濠投影仪-CPJ302Z高精度轮廓投影仪适用于机械制造、仪器仪表制造业，也是有关厂矿计量室、车间必备的计量仪器之一。
| 产品用途 | ||||||||||||||||||||||
| CPJ系列数字式测量投影仪是光、机、电一体化的精密GX测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。轮廓投影仪广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。轮廓投影仪能GX检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。 | ||||||||||||||||||||||
| 产品特点 | ||||||||||||||||||||||
| CPJ-3000AZ系列数字式测量投影仪整机品质优良，性能稳定。仪器配有脚踏开关和多功能数据处理表DC-3000，数据输出和采样十分方便，使测量更快捷，效率更高 | ||||||||||||||||||||||
| 技术规格参数 | ||||||||||||||||||||||
| 仪器型号 | 正像型 CPJ-302Z | |||||||||||||||||||||
| 工作台 | 金属台面尺寸(mm) | 450*280 | ||||||||||||||||||||
| 玻璃台尺寸(mm) | 306*196 | |||||||||||||||||||||
| X坐标行程(mm) | 250 | |||||||||||||||||||||
| Y坐标行程(mm) | 150 | |||||||||||||||||||||
| Z坐标行程(mm) | 100(调焦) | |||||||||||||||||||||
| 仪器测量精度(μm) | 2.5+L/100(L为被测长度，单位：mm) | |||||||||||||||||||||
| X、Y坐标数显分辨力 | 0.5μm | |||||||||||||||||||||
| 外形尺寸 | 长*宽*高(mm) 810*780*1120 | |||||||||||||||||||||
| 仪器重量(kg) | 180 | |||||||||||||||||||||
| 投影屏 | 投影屏尺寸(mm) | Ф 312，使用范围 > Ф300(刻有米字线) | ||||||||||||||||||||
| 投影旋转范围 | 0~360° | |||||||||||||||||||||
| 旋转角度数显分辨力 | 1 ′ 或0.01° | |||||||||||||||||||||
| 物镜 |
| |||||||||||||||||||||
| 仪器电源 | 110V/220V(AC) 50/60Hz | |||||||||||||||||||||
| 总功率 | 400W | |||||||||||||||||||||
| 建议放置台 | 载重 ≥250kg 尺寸(长*宽*高) 800*550*650(mm) | |||||||||||||||||||||
| 数据处理系统 | DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出 | |||||||||||||||||||||
| 仪器照明 | 透射与反射照明光源均为24V，150W卤素灯 | |||||||||||||||||||||
| 冷却方式 | 强制风冷(三轴流风扇) | |||||||||||||||||||||
| 仪器选配件 | 微型打印机、光学寻边器等 M2D-CPJ 软件等——详情请见投影仪附件明细 | |||||||||||||||||||||
| 注：该机型标配rational圆工作台 | ||||||||||||||||||||||
使用环境：室温20℃±5℃，相对湿度不应超过60%
售后服务：
整机免费保修12个月
免安装费、调试费
免技术咨询费，终身维护
标准工作日服务
预约上门，终身服务。
