Q341F系列蜗轮浮动 Q341F系列蜗轮浮动球阀

产品信息

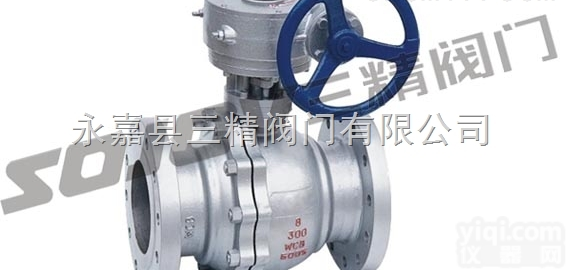

Q341F系列蜗轮浮动球阀Q341F系列蜗轮浮动球阀





点击看大图

如果您对该产品感兴趣的话,可以

给我留言

产品名称:

产品型号: Q341F系列

产品展商: 上海耐鼎自控阀门有限公司

产品文档: 无相关文档




简单介绍




 的详细介绍

球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。 在各种阀门中，球阀的流动阻力Z小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

蜗轮浮动球阀主要零件材料:

序号
NO		零件名称材质
GBASTM
1阀体WCBA2116-WCB
2密封圈PTFEPTFE
3球体1C18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6石体WCBA216-WCB
7垫片柔性石墨+不锈钢B12.10-304F/.G
8填料PTFEPTFE
9填料压盖WCBA2116-WCB
10定位片25A105
11挡圈65MnAISI 1066
12手柄K33A47-667
Gr.32510
13阀杆1Cr33A276-410
14螺钉35A193-B7
15止推垫片PTFEPTFE
蜗轮浮动球阀技术规范
设计依据国标系列美标系列
设计标准GB/T12237AP16DANSI B16.34
法兰连接结构长度GB/T12221AP16DANSI B16.10
结构长度（焊接）GB/T15188.1AP16DANSI B16.10
连接法兰GB/T9113
JB/T79
Hg20592		ANSI B16.5、B16.47
对焊端GB/T12224ANSI B16.25
试验和检验GB/T9092AP16DAP1598

蜗轮浮动球阀主要外形尺寸:

公称通径15202540506580100125150200
d113192538646476102127152203
L108117127165191191203229356394457
H59637595142142152178252272342
W130130160230400400400650105010501410
Wt（kg）2.5357151919335893160




信息声明：本产品供应信息由仪器网为您整合，供应商为（上海耐鼎自控阀门有限公司），内容包括 （Q341F系列蜗轮浮动 Q341F系列蜗轮浮动球阀）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （Q341F系列蜗轮浮动 Q341F系列蜗轮浮动球阀）的信息，请直接联系供应商，给供应商留言！
