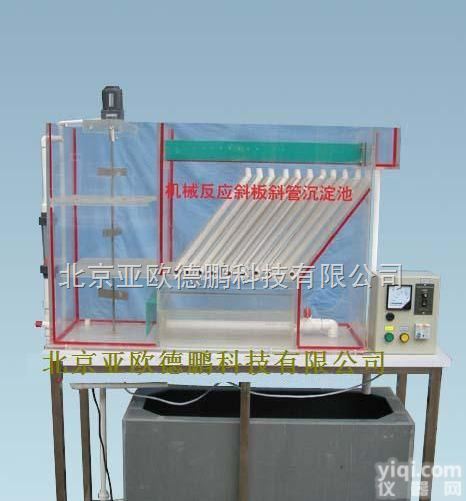

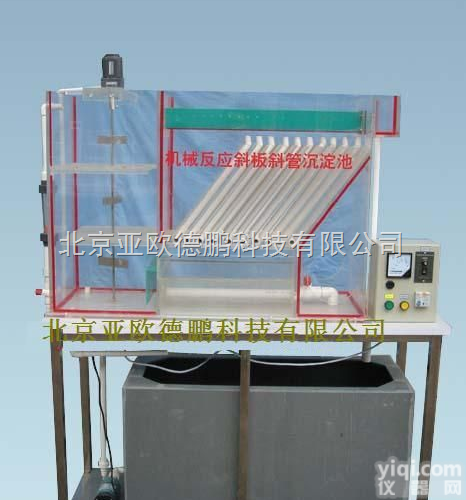

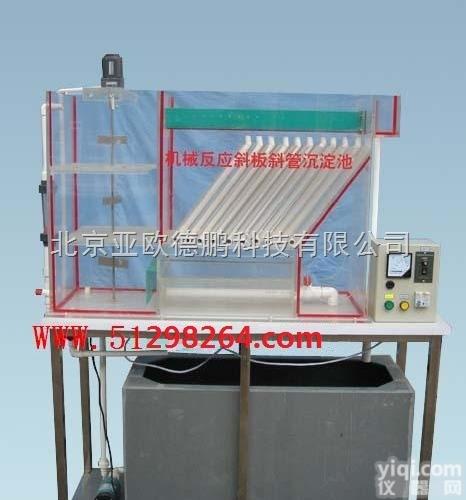

HAD-TG-110 机械反应斜板斜管沉淀池装置/小型斜管沉淀池

三、实验流程原理：

1、机械反应池：

所谓机械反应就是利用电动机减速装置驱动搅拌器对水进行搅拌，将池内分成三格，每格均安装一台搅拌器，为适应絮凝体由大到小形成规律，一格内搅拌强度Z大，而后逐渐减小。

2、斜板（斜管）沉淀池：

斜板（斜管）沉淀池由于改善水力条件，增加沉淀面积，因此是一种GX的沉淀方式。常用异向流斜板（斜管）沉淀池，在反应池已成絮体的水流，从池下部配水区进入，从下而上穿过斜管区，沉淀颗粒沉于斜管上，然后沿斜管滑下，由于水流方向和污泥流向相反，所以称为异向流。清水经池上部进入集水槽，流向池外。

四、技术指标及参数：

1. 环境温度：5℃～40℃


2. 处理水量（可调）：0.5-1.2m3/h


3. 设计进、进水浊度：50°～100° 出水浊度：10°～20°


4. （斜管）倾角为60°


5. 机械搅拌转速：40转/min


6.


   五、设备与附件的组成：




   本体由有机玻璃反应池和斜管沉淀池两部分组和在一起，包括池体和池内所有的装置组成。




   1、配套装置有配废水箱 1只、




   2、防腐蚀进水泵 1台 、




   3、转子流量计 1只、




   4、调速电机 1台、




   5、调速器 1只、




   6、不锈钢搅拌器装置 1套、




   7、流量计 1只、




   8、取样口 5只、




   9、电控制箱 1只、




   10、连接管道、阀门、 1批、




   11、不锈钢支架等组成。 1套





6. 药采用精制硫酸铝，投加量为10～15mg/L


7. 装置外形尺寸：长×宽×高=1100mm×450mm×650mm 有机玻璃壁厚度10 mm

8、装置外形总尺寸：1300mm×500mm×1600mm

9、电源 220V单相三线制 功率300W
