一、适用范围
　　◆防爆性气体环境：1区、2区
　　◆场所中危险气体和蒸气：IIA、IIB、IIC
　　◆温度组别：T1-T6
　　◆防护等级：IP54（可达IP56）

二、型号含义Type
代号Code 外形Outline 名称Name
A  一通平One Way On Level Cover
B  直二通平Two Way Straight On Level Cover

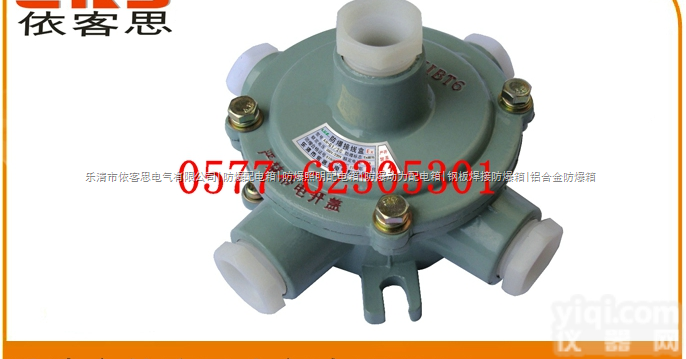

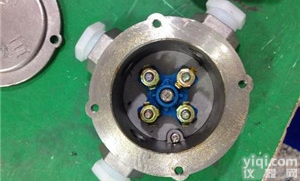

C  三通平Three Way On Level Cover

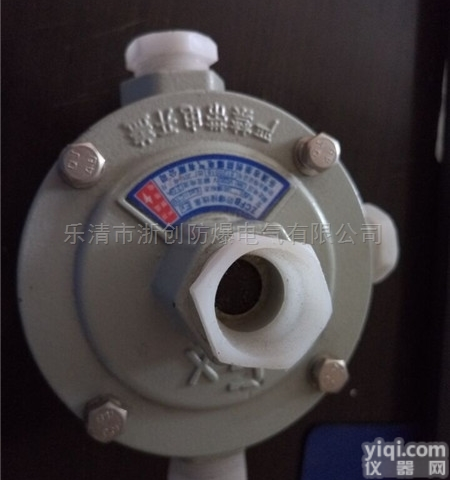

D  四通平Four Way On Level Cover
E  直角二通平 Two Way Reetangular On Level Cover
F  一通吊One Way On Ceiling Cover
G  直二通吊Two Way Straight On Ceiling Cover
H  三通吊Three Way On Ceiling Cover
I  四通吊 Four Way On Ceiling Cover
J  直角二通吊Two Way Reetangular On Level Cover
注：
　　1、○表示平盖，◎表示吊盖
　　2、在正常情况下，吊盖与接头同口径，如特殊要求特制
　　3、接通头一般为圆柱管螺纹G1/2"、G3/4"、G1",如特殊要求特制
　　4、额定电压：380V/220V 额定电流：20A
标注举例：
　　1、JHd-3/4B意义：JHd隔爆型分线盒，管螺纹为G3/4"直二通平盖
　　2、JHd-1/21意义：JHd隔爆型分线盒，管螺纹为G1/2"直二通吊盖
Note:

三、外形及安装尺寸
型号Type 螺纹规格
Inlet Thread Size 外形图Outline A B C D E
JHd/c 15  190 140 125 115 60
20 190 140 125 115 60
25 190 140 125 115 60
32 215 160 152 140 95
40 215 160 152 140 95
50 215 160 152 140 95
（63）70 225 170 160 150 100
80 225 170 160 150 100
Jhe 13 190 140 125 115 60
20 190 140 125 115 60
25 190 140 125 115 60
40 215 160 152 140 95

四、产品特点
　　◆压铸铝合金外壳，表面喷塑
　　◆进出线口螺纹有多种形式及规格
　　◆进出线口螺纹可特制
　　◆可采用钢管或电缆布线
