VE4000系列燃气阀 霍尼韦尔燃气电磁阀（ UGV系列）—VE4000系列燃气阀
- 型号：VE4000系列燃气阀
- 产地：美国
- 供应商：北京东方德泰科技有限公司
- 供应商报价：12
- 标签：霍尼韦尔燃气电磁阀（ UGV系列）—VE4000系列燃气阀,12,北京东方德泰科技有限公司
产品库
一般特性：
(1) VE400AA为点火电磁阀，VE4000(A, B, C)为“A”级常闭电磁阀。
(2)电磁阀电源：24V、110V和220V，50/60Hz。常用型为：220V，50/60Hz。
(3)安全使用次数：VE4010 ~ VE4015 > 20万次；VE4020 ~ VE4100 > 10万次。
(4)使用环境温度：-15℃~ 60℃。
(5) VE4000A/B型阀门开启时间< 1秒，开启频率< 20次/分
(6) VE4000C型阀门开启时间5-30秒可调，开启频率< 1次/分
(7)电磁阀关闭时间：< 1秒。
(8)防护等级：IP54，可选IP65。
霍尼韦尔Honeywell UGV系列电磁阀型号选择：
霍尼韦尔Honeywell燃气电磁阀(UGV系列)
霍尼韦尔Honeywell VE400AA -系列点火电磁阀：
常用型号 供电电压 管道尺寸 Z大供气压力( mbar)
VE408AA1007 230Vac 1/4” 500
VE410AA1003 230Vac 3/8” 200
VE41A1008 230Vac 1/2” 200
VE420AA1001 230Vac 3/4” 200
霍尼韦尔Honeywell VE4000A1 - 无流量调节功能，通断，常闭，快开螺纹连接电磁阀：
常用型号 供电电压 管道尺寸 Z大供气压力(mbar)
VE4010A1006 230Vac 3/8” 360
VE4011005 230Vac 1/2” 360
VE4020A1005 230Vac 3/4” 200
VE4021004 230Vac 1” 200
VE4032A1000 230Vac 1 1/4” 200
VE4040A1003 230Vac 1 1/2” 200
VE4050A1002 230Vac 2” 200
VE4061000 230Vac 2 1/2” 200
霍尼韦尔Honeywell VE4000B1 - 具有流量调节功能，通断，常闭，快开螺纹连接电磁阀：
常用型号 供电电压 管道尺寸 Z大供气压力(mbar)
VE4010B1005 230Vac 3/8” 360
VE4015B1004 230Vac 1/2” 360
VE4020B1004 230Vac 3/4” 200
VE4025B1003 230Vac 1” 200
VE4032B1009 230Vac 1 1/4” 200
VE4040B1002 230Vac 1 1/2” 200
VE4050B1001 230Vac 2” 200
VE4065B1017 230Vac 2 1/2” 200
VE4080B1016 230Vac 3” 200
霍尼韦尔Honeywell VE4000B3 -具有流量调节功能，通断，常闭，快开螺纹连接电磁阀：
常用型号 供电电压 管道尺寸 Z大供气压力(mbar)
VE4065B3005 230Vac DN65 200
VE4080B3004 230Vac DN80 200
VE4100B3000 230Vac DN100 200
霍尼韦尔Honeywell VE4000 C1 -具有流量调节和缓慢开启功能的通断常闭阀:
常用型号 供电电压 管道尺寸 Z大供气压力(mbar)
VE4010C 1004 230Vac 3/8” 200
VE4015C1003 230Vac 1/2” 200
VE4020C1003 230Vac 3/4” 200
VE4025C1002 230Vac 1” 200
VE4032C1008 230Vac 1 1/4” 200
VE4040C1001 230Vac 1 1/2” 200
VE4050C1000 230Vac 2” 200
VE408AA
VE41A,420A
VE4000A
VE4000B1
VE4000B3
12
霍尼韦尔Honeywell VE5000及V5055 -系列电液执行器型电磁阀
霍尼韦尔Honeywell VE5000及V5055系列阀门及V4055、V4062电液执行器驱动阀门，可用于各种霍尼韦尔Honeywell燃气燃烧器的燃料供应控制。阀门口径从2”、DN65、DN80、DN100；包括慢开快关；流量调节；
螺纹或法兰连接等各种类型可供选择。
1.阀门的一般特性：
(a) V5055、VE 5000系列电磁阀为常闭型电磁阀。
(b)使用环境温度：-15℃~ 60℃。
(c)电磁阀关闭时间：< 1秒。
(d) V5055系列为螺纹连接阀体。
(e) VE5000系列为法兰连接阀体。
2. V4055系列单段式阀门驱动器及V4062系列双段式阀门驱动
(a) V405系列执行器可实现阀门的慢开/快关控制。开启时间为13秒(60Hz)，或26秒
(60Hz)。关闭时间小于1秒，用电，220Vac或120Vac (50/60Hz)
(b) V4062A此系列执行器可实现阀门的慢开/快关及大、小火切换双段控制。全行程开启
时间为13秒(60Hz)，或26秒(60Hz)。关闭时间小于1秒，用电，220Vac或120Vac
(50/60Hz)。
3.常用型号：
V4051114 13秒开启(60Hz)，(220-240Vac, 50/60Hz)
V4051080 26秒开启(60Hz关闭时间小于1秒，
V4062A1107 220-240Vac 50-60Hz，26秒(60Hz)全行程。
V505 1061 螺纹连接阀门，阀门口径：1”
V505 1145 螺纹连接阀门，阀门口径：1-1/2”
V505 1152 螺纹连接阀门，阀门口径：2”
V505 1160 螺纹连接阀门，阀门口径：21/2”
V505 1178 螺纹连接阀门，阀门口径：3”
VE5063005 法兰连接，阀门口径：DN65
VE5080A3004 法兰连接，阀门口径：DN80
VE5100A3000 法兰连接，阀门口径：DN100
VE4000C
V4055
V4062
V5055
VE5000
13

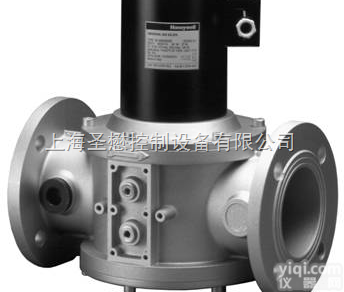

霍尼韦尔Honeywell VQ400 -系列“A”级组合电磁阀
VQ420/425XX
VQ440/450XX
霍尼韦尔Honeywell VQ400系列电磁阀可用于各种燃气燃烧器的燃料供应控制。电磁阀从DN20 ~ DN50
(3/4”~2”)；包括快开快关、慢开快关；流量调节等各种类型可供选择。
1.一般特性
(1) VQ400电磁阀可通过连接法兰连接以下管路尺寸：(法兰需单独订货)DN20，DN25，
DN32，DN40，DN50。
(2)阀门寿命：VQ420/425< 60万次，VQ440/450<30万次。
(2)电磁阀电源：24V、110V和220V，50/60Hz。
(3)Z大允许流动燃气管路压力：< 200mbar/360mbar可选。
(4)旁路电磁阀电磁阀尺寸：VQ440/450为1”, VQ 420/425为3/4”。
(5)使用环境温度：-15℃~ 60℃。
(6)快开型阀门，开启时间< 1秒，慢开阀开启时间5-30秒可调。
(7)电磁阀关闭时间：< 1秒。
(8) VQ400组合电磁阀可加装燃气压力保护开关及阀门泄露检测器。
(9)防护等级：IP54，可选IP65。
2.标准及认证
●Gas Appliance Directive (90/396/EEC) PIN: CE--0063AR1520
●Low Voltage Directive (73/23/EEC)
●Electro Magnetic Compatibility Directive (89/336/EEC)
3.常用型号：(220...240 Vac，50/60Hz)
VQ420AA1005 3/4”阀体，第二只阀门快开
VQ420AB1004 3/4”阀体，第二只阀门慢开且流量可调
VQ420BA1003 3/4”阀体，带旁通二段阀，所有阀门快开
VQ420BB100 2 3/4”阀体，带旁通二段阀，第二只阀门慢开且流量可调
VQ420BC1001 3/4”阀体，带旁通二段阀，旁通阀慢开
VQ420BD1000 3/4”阀体，带旁通二段阀，旁通阀及第二只阀门慢开且流量可调
VQ420EB1005 3/4”阀体，第二只阀门慢开且流量可调，带外部旁通点火阀
VQ42A1000 1”阀体，第二只阀门快开
VQ42B1009 1”阀体，第二只阀门慢开且流量可调
VQ425BA1008 1”阀体，带旁通二段阀，所有阀门快开
VQ425BB1007 1”阀体，带旁通二段阀，第二只阀门慢开且流量可调
VQ425BC1006 1”阀体，带旁通二段阀，旁通阀慢开且流量可调
VQ425BD1005 1”阀体，带旁通二段阀，旁通阀及第二只阀门慢开且流量可调
VQ425EB1000 1”阀体，第二只阀门慢开且流量可调，带外部旁通点火阀
VQ440AA1001 1-1/2”阀体，第二只阀门快开
VQ440AB1000 1-1/2”阀体，第二只阀门慢开且流量可调
VQ440BA1009 1-1/2”阀体，带旁通二段阀，所有阀门快开
VQ440BB1008 1-1/2”阀体，带旁通二段阀，第二只阀门慢开且流量可调
VQ440BC1007 1-1/2”阀体，带旁通二段阀，旁通阀慢开且流量可调
VQ440BD1006 1-1/2”阀体，带旁通二段阀，旁通阀及第二只阀门慢开且流量可调
VQ440EB1001 1-1/2”阀体，第二只阀门慢开，带外部旁通点火阀
VQ450AA1008 2”阀体，第二只阀门快开
VQ450AB1007 2”阀体，第二只阀门慢开且流量可调
VQ450BA1006 2”阀体，带旁通二段阀，所有阀门快开
VQ450BB1005 2”阀体，带旁通二段阀，第二只阀门慢开且流量可调
VQ450BC1004 2”阀体，带旁通二段阀，旁通阀慢开且流量可调
VQ450BD1003 2”阀体，带旁通二段阀，旁通阀及第二只阀门慢开且流量可调
VQ450EB1008 2”阀体，第二只阀门慢开且流量可调，带外部旁通点火阀
14
霍尼韦尔Honeywell VR400 -系列组合“A”级电磁阀
霍尼韦尔Honeywell VR400系列伺服恒压组合电磁阀可用于各种燃气燃烧器的燃料供应控制。
组合电磁阀含有伺服恒压器，保证出口压力恒定。阀门口径从DN15~DN32 (1/2”~1-
1/4”)；包括快开快关、慢开快关；流量调节；比例调节等各种类型可供选择。
1.一般特性
(1) VR400电磁阀可通过连接法兰连接以下管路尺寸：(法兰需单独订货) D15，
DN20，DN25，DN32。阀门寿命：< 50万次。
(2)压力调节范围：3~37，2-20，8-50mbar。
(3)电磁阀电源：24V、110V和220V，50/60Hz。
(4)Z大允许流动燃气管路压力：< 200mbar/360mbar可选。
(5)使用环境温度：-15℃~ 60℃。
(6)电磁阀关闭时间：< 1秒。
(7) VR400组合电磁阀可加装燃气压力保护开关及阀门泄漏检测器。
(8)防护等级：IP54，可选IP65。
2.常用型号：(220...240 Vac，50/60Hz)
VR41A1000 1/2”阀体，快开电磁阀
VR420AA1003 3/4”阀体，快开电磁阀
VR42A1008 1”阀体，快开电磁阀
VR432AA1009 1-1/4阀体，快开电磁阀(Z大100mbar)
VR41B1009 1/2”阀体，慢开电磁阀
VR420AB1002 3/4”阀体，慢开电磁阀
VR42B1007 1”阀体，慢开电磁阀
VR432AB1008 1-1/4阀体，慢开电磁阀(Z大100mbar)
VR415MA1004 1/2”阀体，(3-37mbar)比例调节型，快开电磁阀
VR420MA1007 3/4”阀体，(3-37mbar)比例调节型，快开电磁阀
VR425MA1002 1”阀体，(3-37mbar)比例调节型，快开电磁阀
VR415MB1003 1/2”阀体，(3-37mbar)比例调节型，慢开电磁阀
VR420MB1006 3/4”阀体，(3-37mbar)比例调节型，慢开电磁阀
VR425MB1001 1”阀体，(3-37mbar)比例调节型，慢开电磁阀
QM100A1009 比调信号转换器(可将4-20mA或0-10Vdc信号转换成比例阀所需信号)
VR415PA1007 1/2”阀体，开/低/高/关双段控制，快开电磁阀
VR420PA1000 3/4”阀体，开/低/高/关双段控制，快开电磁阀
VR425PA1005 1”阀体，开/低/高/关双段控制，快开电磁阀
VR415PB1006 1/2”阀体，开/低/高/关双段控制，慢开电磁阀
VR420PB1009 3/4”阀体，开/低/高/关双段控制，慢开电磁阀
VR425PB1004 1”阀体，开/低/高/关双段控制，慢开电磁阀
VR432PB1005 1-1/4阀体，开/低/高/关双段控制，慢开电磁阀(Z大100mbar)
3.霍尼韦尔Honeywell VQ400及VR400系列电磁法通用连接法兰：
带过滤网连接法兰不带过滤网连接法兰
KTCOMS 20连接螺纹20mm KTCOMB 15连接螺纹15mm
KTCOMS 25连接螺纹25mm KTCOMB 20连接螺纹20mm
KTCOMS 32连接螺纹32mm KTCOMB 25连接螺纹25mm
KTCOMS 40连接螺纹40mm KTCOMB 32连接螺纹32mm
KTCOMS 50连接螺纹50mm KTCOMB 40连接螺纹40mm
KTCOMB 50连接螺纹50mm
15
霍尼韦尔Honeywell VQ465、VQ480 -系列大口径组合电磁阀
VQ465、VQ480系列电磁阀是霍尼韦尔Honeywell公司Z新开发的大口径组合A级电磁阀，可用于各种常规气体燃料。均为法兰连接，包括快开快关，慢开快关；单段、双段控制；流量调节等各种类型可供选择。阀门关闭时间<1秒。Z大允许燃气管路压力：<200mbar。使用环境温度：-15℃~60℃。电磁阀燃气入口处均装有Z低燃气压力保护开关。防护等级：IP54，可选IP65。
标准及认证
●Gas Appliance Directive (90/396/EEC) PIN: CE--0063AR1520
●Low Voltage Directive (73/23/EEC)
●Electro Magnetic Compatibility Directive (89/336/EEC)
型号
口径特性外观(mm)功耗重量
mm V1 V2旁通A B C D W Kg
VQ46A2207 65快快- 394 95.5 213 100.8 72 20
VQ46B2206 65快慢- 394 95.5 213 100.8 72 20
VQ480AA2208 80快快- 394 95.5 213 100.8 72 21
VQ480AB2207 80快慢- 394 95.5 213 100.8 72 21
特别提示：慢开及双段功能电磁阀，需配V4055(慢开)，V4062(双段)执行器并单独订货。
外部点火阀及旁通阀需单独订货，型号请咨询经销商。
16
霍尼韦尔Honeywell VG400、VG4000 -系列手动复位“A”级电磁阀
霍尼韦尔Honeywell VG400-系列小型手动复位电磁阀：(可选110Vac, 24Vac, 12 Vdc)
型号 电压 口径 耐压 功能
VG41A1004 220Vac 1/2” 500mbar 常闭，手动开，断电关
VG420AA1007 220Vac 3/4” 500mbar 常闭，手动开，断电关
VG424AA1002 220Vac 1” 500mbar 常闭，手动开，断电关
VG415SA1002 220Vac 1/2” 500mbar 常开，手动开，通电关
VG420SA1005 220Vac 3/4” 500mbar 常开，手动开，通电关
VG425SA1000 220Vac 1” 500mbar 常开，手动开，通电关
霍尼韦尔Honeywell VG4000 -系列手动复位电磁阀：(可选110Vac, 24Vac, 12 Vdc)
型号 电压 口径 耐压 功能
VG4032A1006 220Vac 1 1/4” 500mbar 常闭，手动开，断电关，螺纹连接
VG4040A1009 220Vac 1 1/2” 500mbar 常闭，手动开，断电关，螺纹连接
VG4050A1008 220Vac 2” 500mbar 常闭，手动开，断电关，螺纹连接
VG4061006 220Vac 2 1/2” 500mbar 常闭，手动开，断电关，螺纹连接
VG4080A1005 220Vac 3” 360mbar 常闭，手动开，断电关，螺纹连接
VG4063002 220Vac 2 1/2” 360mbar 常闭，手动开，断电关，法兰连接
VG4080A3001 220Vac 3” 360mbar 常闭，手动开，断电关，法兰连接
VG4100A3007 220Vac 4” 360mbar 常闭，手动开，断电关，法兰连接
VG4032S1005 220Vac 1 1/4” 500mbar 常开，手动开，通电关，螺纹连接
VG4040S1008 220Vac 1 1/2” 500mbar 常开，手动开，通电关，螺纹连接
VG4050S1007 220Vac 2” 500mbar 常开，手动开，通电关，螺纹连接
VG4065S1005 220Vac 2 1/2” 500mbar 常开，手动开，通电关，螺纹连接
VG4080S1004 220Vac 3” 360mbar 常开，手动开，通电关，螺纹连接
VG4065S3001 220Vac 2 1/2” 360mbar 常开，手动开，通电关，法兰连接
VG4080S3000 220Vac 3” 360mbar 常开，手动开，通电关，法兰连接
VG4100S3006 220Vac 4” 360mbar 常开，手动开，通电关，法兰连接
霍尼韦尔Honeywell BT-BC -系列大口径手电磁阀：(220Vac，50/60 Hz，可110Vac)
型号 口径 耐压 功能
BT-BC 6689 FL4230V 6” 500mbar 常闭，法兰连接，快开、快闭
BT-BC 66810 FL4230V 8” 250mbar 常闭，法兰连接，快开、快闭
BT-BC 66811 FL4230V 10” 250mbar 常闭，法兰连接，快开、快闭
VG400A/S
VG4000A/S1000
VG4000A/S3000
BT-BC
668XXFL4230V
17
霍尼韦尔Honeywell VF 5000 -系列燃气调节蝶阀
型号 口径 耐压
VF5023007 DN25 500 mbar
VF5032A3003 DN32 500 mbar
VF5040A3006 DN40 500 mbar
VF5050A3005 DN50 500 mbar
VF5063003 DN65 500 mbar
VF5080A3002 DN80 500 mbar
VF5100A3008 DN100 500 mbar
VF5123005 DN125 500 mbar
VF5150A3003 DN150 500 mbar
KTFFMF 4连接器，用于与MF4000系列执行器连接
KTFFMT 4连接器，用于与MT4000系列执行器连接
KTBTF 01连接器，用于与Modutrol IV系列执行器连接
