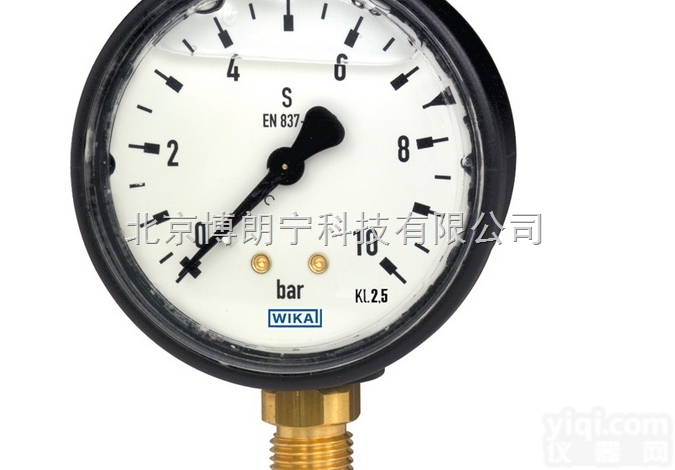

113.13 WIKA 113.13 波登管压力表EN837-1充液塑料表壳

WIKA波登管压力表113.13充液塑料表壳,EN837-1机械耐震压力表

波登管压力表
型号:113.13充液塑料表壳





    应用
    适合应用在有脉动或振动的场合

    适合测量那些没有阻碍的压力系统或不腐蚀铜合金的所有气体和液体介质

    液压

    压缩机

   特殊性能

    耐震

    设计按EN 837-1

    压力范围至0~400BAR

    可靠的和经济的

    描述

    设计

    EN 837-1

    表圆直径

    40，50，63mm

   测量精度

    2.5

   压力范围：

    0~1至0~400BAR

    或其它相等的压力或真空单元

    有效工作压力
     静压：3/4*满量程
     动压：2/3*满量程
     瞬压：满量程

    操作温度：
     环境温度：-20~+60℃
     介质温度：Z高+60℃

    温度影响：
     当测量敏感元件的温度偏移参照温度(+20℃);
     温度升高时约为+0.4%/10K
     温度降低时约为-0.4%/10K
     (针对表盘上的刻度值)

     保护等级

      IP65(EN60592/IEC 529)

      压力过程连接：
      材质:铜合金

      径向或轴向安装(EN837-1/7.3)

      表圆直径40：G1/8B，SW14(仅适用于轴向连接)
      表圆直径50，63；G1/4B，SW14


     测量系统
      材质:铜合金，

      ≤60BAR：C型
      ≥60BAR：螺旋型


     传动系统：

      铜合金


      表盘
     白色塑料的，黑字,带有指针阻止柱

      指针
      黑色塑料

      表壳
      表圆直径40:黑色塑料

      表圆直径50,63:黑色塑料,带有整体镶嵌环

      在表壳和连接杆之间有O型密封环

      量程≤6Bar带有补偿阀来排出表壳

      表玻璃
      有机玻璃,焊接在表壳上

     充液:

       甘油99.7%

     优化选择特殊型

      表圆直径40:表壳带有带体镶嵌环
      表圆直径50,63:3孔面板安装法兰
      安装支架(用于轴向连接)

      几何尺寸:

     标准制造方式

     径向连接,表圆50,63










   订货说明：

    型号/表圆直径/压力范围/压力连接接口尺寸/优化选择特殊型
