JY-TBS-2C 直辐射表/太阳直接辐射仪

直辐射表/太阳直接辐射仪 型号：JY-TBS-2C

直辐射表/太阳直接辐射仪 用途

　　该系列表是一种自动跟踪太阳，用来测试太阳直接辐射量的辐射仪表，它配有控制器，可交直流两用，如果交流220v突然断电，可直接自动切换到蓄电池供电，电压是12v。该表用于测量光谱范围为0.3μm-3μm的太阳直辐射量。也可用来测量太阳的日照时数，（日照时数定义：太阳直接辐照度达到或超过120W/m2时间段的总和，以小时为单位，取一位小数。日照时数也称实照时数。）所以该仪表可广泛应用于太阳能利用、气象、农业、建筑材料及生态考察部门。

　　

直辐射表/太阳直接辐射仪 结构及原理 　　

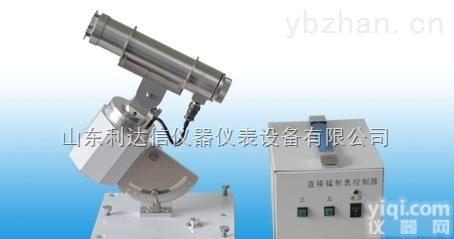

　　该表构造如图示，主要由光筒和自动跟踪装置组成。光筒内部由光栏、内筒、热电堆(感应面)、干燥剂筒等组成。感应部件是采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，冷结点在机体内，在线性范围内产生的温差电势与太阳直接辐照度成正比。自动跟踪装置是由底板、纬度架、电机等组成。电机是动力源，用户可根据要求选择直流电机或交流电机作为动力源。该表的跟踪精度与操作人员细心的安装和调试有密切关系，有关详细说明见产品说明书。　

　　

直辐射表/太阳直接辐射仪 技术参数 　　

　　 灵敏度：7～14μv／w.m^-2

　　 响应时间：≤30秒(99％)

　　 内阻：约100Ω

　　 跟踪精度：小于24h±1°

　　 敞开角：4°

　　 工作环境温度：±45°

　　 年稳定度:不大于±2%

　　 电源电压：AC-220v，DC-12v

　　 重量：2.5kg

　　 测试范围：O～2000W／m2

　　 信号输出：0～20mV　　



使用安装与维护

　　1．将直接辐射表的底板固定在观测平台上。调整水平，根据当地纬度确定直接辐射表纬度盘纬度位置。

　　2.根据使用说明书中时差表及当地经度计算出当地（真太阳时），钮动跟踪装置后钮子开关跟踪到确定位置后，再调回到自动跟踪状态。

　　3．按使用说明书中赤纬角表调整光筒高低。

　　4．确定底盘方向，使光筒上校正光点重合，再把底盘固定牢固。

　　以上步骤可反复操作，直至使光筒上校正光点重合。
