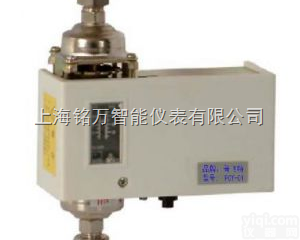

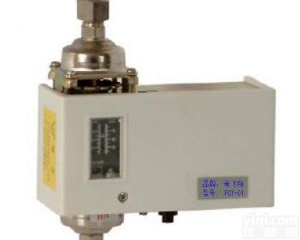

PCY-01压差控制器

概 述

PCY-01型压差控制器通常用在ZY空调的水系统，控制供水管和回水管之间的压差。PCY-01型压差控制器装有一个单刀双掷浮点式的

触点，通过浮点的动作， 接通触点板，使马达驱动器操作阀门开闭。应用实例：把阀门安装在系统水泵附近的旁通管路中，当系统供、

回水管之间的压差超过压差控制器的设定值时，阀门开大，更多的水流经过旁通阀门，使水系统的供、回水管之间的压差减少，反之，则使水系统的供、回水管之间的压差增加。

性能参数

•
• 压差调节范围：→0.05→0.4 Mpa
•
• 开关差：     0.014 MPa
•
• 开关触点容量：50Hz，AC220V 6A;DC24V 4A
•
• 开关触点形式：单刀双掷(浮点式)

接线图

注: 1.当压差减小时，开关的浮动触点公共端(R)与蓝色(B)端子接通，马达沿顺时针方向转动、将阀门转向关闭位置。2.当压差增加时，开关的浮动触点公共端(R)与黄色(Y)端子接通，马达沿逆时针方向转动，将阀门转向开启位置。
