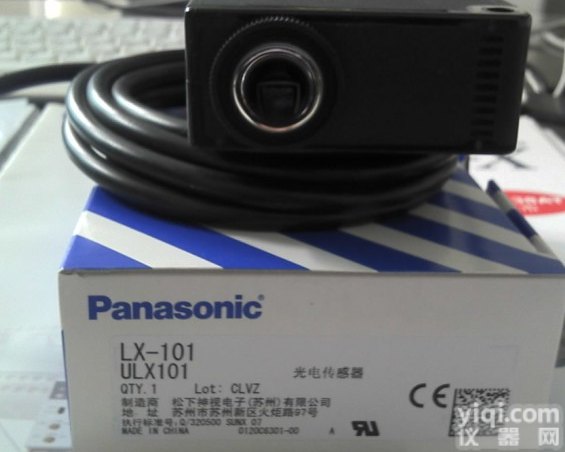

LX-101松下色标传感器,LX-101,色标电眼LX-101,神视色标电眼LX-101
能满足多方面的色标检测需求!
共轴反射光学系统和约1mm×5mm的极细光点使高精度检测得以实现。
|  |
|
LED自动选择功能
可从R·G·B LED三种颜色中选择的颜色搭配。LX-100的色标模式装备了“LED自动选择功能”，以自动选择将色标和底色对比(S/N比)Z大的LED，进行检测。因为不是根据色标和底色的反射光量差距而是根据两者的对比来自动辨别LED，所以能进行更为稳定的检测。(对于右列包装薄膜，蓝色LED的光量比较优，可进行更稳定的检测，所以由蓝色LED进行色标检测)
|  |
|
两种检测模式，可根据用途进行选择。
色标模式 [超高速反应]自动选择三种(R·G·B)LED中的一种(单色)，实现45μs超高速反应的检
测模式。
通过LED自动选择功能自动选择适于检测的LED。
适于高速检测。
|  |
|
彩色模式 高精度判别同时使用三种颜色(R·G·B)的LED，通过反射光的R·G·B比率高精度判别色标颜色。也可有效检测色标周围那些带花纹及图案的薄膜等。
|  | | ※操作按钮可选择色标模式或彩色模式。 |
|
高精度色标颜色辨别
在LX-100的彩色模式下，同时利用三种颜色(R·G·B)的LED，根据R·G·B比率辨别色标颜色。通过内置12bitA/D转换器可以实现分辨率达1/4,000的高精度判断。下图是该结构的示意图。
|  |
|
通过数字显示即可简单设定！可对设定内容进行数字管理
通过4位数字显示可确认色标和底色的入光量。另外，基准值能够用数值来管理， 所以标准化也简单。因为一显示直接代码即可确认设定内容，所以可有效地进行远距离维护。
|  |
|

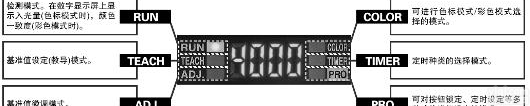

初学者也能立即掌握的MODE NAVI
通过6个指示灯显示传感器基本操作项目的MODE NAVI。一眼即可辨认出当前所设定的是何种操作模式。 操作极为简单。
检测状态可进行数字管理
操作人员通过数字显示屏一眼就能确认现在的传感器的检测状态。并且各包装薄膜上的传感
器设定也可以通过数字指示屏确认。
|  |
|
通过直接代码设定内容一目了然
通过4位直接代码显示LX-100的设定内容。若使用直接代码，就能简单确认设定内容，从而通过即可掌握目前的状态。
|
|
教导极其简单
如需在色标上设定为ON，只要按下ON按钮即可。
下面以“2点教导”为例介绍基本的设定方法：
| |
|
?外可从外部教导
安装在装置内部的色标传感器，也通过操作盘、触摸屏等装置外侧的装备进行外部输入教导。种类切换也非常简单。
|  |
|
?其他的教导方法
全自动教导： 色标模式下，连续移动工件进行教导。
1点教导： 彩色模式下，将检测颜色对准光点进行教导。
小型设计，省空间
将高精度、多功能凝缩于W57×D24×H38mm的紧凑机身中。根据使用设备可选择电缆型和连接器型2种。也可轻松用于现有设备中。
|
|
按钮锁定功能
若使用按钮锁定功能，为了使传感器设定项目不被错误更改，该功能能够限制输入操作。并且它也可以进行只允许基准值调整的“RUN调节”，只允许教导操作的“RUN教导”之类的细微设定。在设定了“RUN调节”和“RUN教导”时，调节和教导可如在RUN模式中一样进行。
