PLC-OSC-24DC/ 24DC/ 潍坊菲尼克斯特价PLC固态继电器PLC-OSC-24DC/ 24DC/...

厦门艾吉特机电设备有限公司是德国菲尼克斯电气核心特价分销商。
特价供应菲尼克斯全系列产品：菲尼克斯电源、IB模块 I/O无线模块、继电器、隔离器、防雷器，交换机。

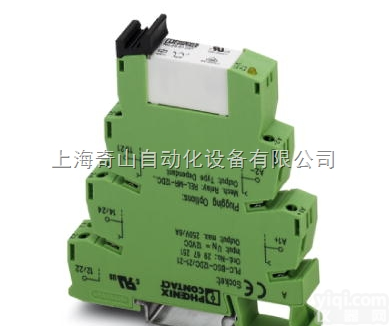

摘要：PLC-INTERFACE，由以螺钉连接的PLC-BSC底座端子和插拔式微型固态继电器组成，可安装在NS 35/7.5型DIN导轨上，输入：24 V DC，输出：3 - 33 V DC/3 A

输入数据 额定输入电压 UN 24 V DC
相对于UN的输入电压范围 0.8 ... 1.2
开关阈值“0”信号，参考UN ≤ 0.4
开关阈值“1”信号，参考UN ≥ 0.8
典型输入电流UN 8.5 mA
典型响应时间 20 µs （UN时）
典型关闭时间 300 µs （UN时）
工作电压显示 黄色LED
保护名称 极性保护
 备用二极管
保护电路/组件 极性保护二极管
 阻尼二极管
发送频率 300 Hz
输出数据 输出电压范围 3 V DC ... 33 V DC
限制连续电流 3 A （参见温度负荷曲线）
Z大启动电流 15 A （10 ms）
Z大限制连续电流下的电压降 ≤ 200 mV
输出电路 2线连接，浮地
保护名称 极性保护
 浪涌保护
保护电路/组件 极性保护二极管
接线数据 连接类型 螺钉连接
剥线长度 8 mm
螺纹 M3
实心线Z小横截面 0.14 mm²
实心线Z大横截面 2.5 mm²
多芯线Z小横截面 0.14 mm²
多芯线Z大横截面 2.5 mm²
可连接导线Z小横截面AWG/kcmil 26
导线横截面，AWG/kcmil（Z大） 14
一般参数 宽度 6.2 mm
高度 80 mm
深度 94 mm
测试电压，输入／输出 2.5 kV （50Hz，1min）
环境温度（运行） -25 °C ... 60 °C
环境温度（存放/运输） -25 °C ... 70 °C
安装位置 任意
组装说明 无间距排列
操作模式 符合条件
阻燃等级，符合UL 94 V0
名称 标准/条例
标准/规程 IEC 60664
 EN 50178
 IEC 62103
额定过电压／绝缘 一般隔离
污染等级 2
电涌电压类别 III
